Reservatório do líquido de freio-lavagem interna

RETIRADA

- Certificar-se de que a chave da ignição está na posição STOP e desligar o terminal (-) da bateria.
- Retirar a cobertura lateral dianteira do vão do motor (esquerda).
- Retirar a cobertura lateral traseira do vão do motor (esquerda).
- Retirar a tampa do reservatório do líquido dos freios.

- Aspirar o líquido dos freios-embreagem do relativo reservatório com uma seringa.
- Retirar o suporte do reservatório de alimentação do líquido de arrefecimento do motor.

- Desligar as tubulações (1) do reservatório do líquido dos freios ao cilindro mestre do lado do reservatório.
- Desligar a tubulação (2) do reservatório do líquido dos freios ao cilindro mestre da embreagem do lado do reservatório.
- Retirar o reservatório (3) do líquido dos freios.

RECOLOCAÇÃO

- Lavar internamente o reservatório do líquido dos freios.
- Recolocar o reservatório do líquido dos freios em sua sede.
- Ligar a tubulação do reservatório do líquido dos freios ao cilindro mestre da embreagem do lado do reservatório.
- Ligar as tubulações do reservatório do líquido dos freios ao cilindro mestre do lado do reservatório.
- Recolocar o suporte do reservatório de alimentação do líquido de arrefecimento do motor.
- Recolocar a tampa do reservatório do líquido dos freios.
- Verificar o nível do líquido de freios e relizar eventual abastecimento.

- Recolocar a cobertura lateral traseira do vão do motor (esquerda).
- Recolocar a cobertura lateral dianteira do vão do motor (esquerda).

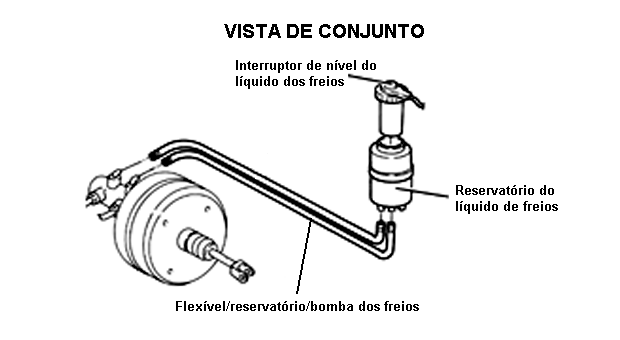

Tubo flexível do reserv.líq. freio ao cil.mestre-R.R.

RETIRADA

- Retirar a cobertura lateral dianteira do vão do motor (uma), esq. ou dir. (esquerda).
- Retirar a cobertura lateral traseira do vão do motor (uma), esq. ou dir. (esquerda).
- Retirar a tampa com o interruptor do nível do líquido dos freios integrado e aspirar o líquido com uma seringa.
- Retirar o suporte do reservatório de alimentação do líquido de arrefecimento do motor.

- Desligar o tubo flexível (1) do reservatório do líquido dos freios ao cilindro-mestre lado reservatório e retirá-lo.

RECOLOCAÇÃO

- Recolocar em sua sede, a tubulação flexível do reservatório do líquido dos freios ao cilindro-mestre e ligá-la.
- Recolocar o suporte do reservatório de alimentação do líquido de arrefecimento do motor.
- Verificar o nível do óleo de freio e, se necessário, fazer o abastecimento.
- Recolocar a cobertura lateral traseira do vão do motor (uma), esq. ou dir. (esquerda).
- Recolocar a cobertura lateral dianteira do vão do motor (uma), esq. ou dir. (esquerda).

Tampa do reservatório do líquido de freios-R.R.

RETIRADA

- Certificar-se de que a chave da ignição está na posição STOP e desligar o terminal (-) da bateria.
- Retirar a cobertura lateral dianteira do vão do motor (uma), esq. ou dir. (esquerda).
- Retirar a cobertura lateral traseira do vão do motor (uma), esq. ou dir. (esquerda).
- Desligar a conexão elétrica (1) do interruptor do nível do líquido dos freios.
- Retirar a tampa (2) do reservatório do líquido dos freios.

RECOLOCAÇÃO

- Recolocar a tampa do reservatório do líquido dos freios.
- Ligar a conexão elétrica ao interruptor do líquido dos freios.
- Recolocar a cobertura lateral traseira do vão do motor (uma), esq. ou dir. (esquerda).
- Recolocar a cobertura lateral dianteira do vão do motor (uma), esq. ou dir. (esquerda).
- Ligar o terminal (-) da bateria.

Interruptor da luz espia do nível mín.líq.de freios
RETIRADA

- Retirar a cobertura lateral dianteira do vão do motor (uma), esq. ou dir.(esquerda).
- Retirar a cobertura lateral traseira do vão do motor (uma), esq. ou dir. (esquerda).
- Retirar a tampa do reservatório do líquido dos freios.

RECOLOCAÇÃO

- Recolocar a tampa do reservatório do líquido dos freios.
- Recolocar a cobertura lateral traseira do vão do motor (uma), esq. ou dir. (esquerda).
- Recolocar a cobertura lateral dianteira do vão do motor (uma), esq. ou dir. (esquerda).
