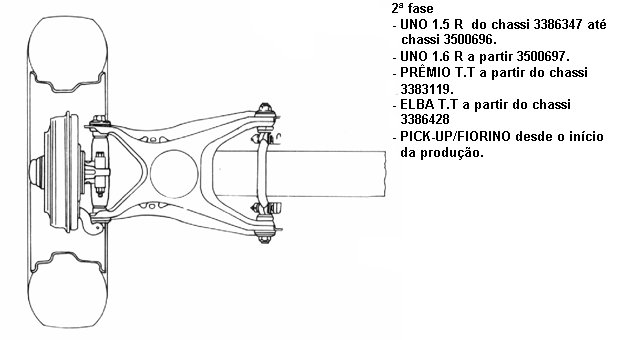

ESQUEMA DO CONJUNTO DAS SUSPENSÕES TRASEIRAS




DESMONTAGEM/MONTAGEM DO BRAÇO OSCILANTE E BUCHAS ELÁSTICAS

BRAÇO OSCILANTE E BUCHAS ELÁSTICAS

Os braços oscilantes e as buchas elásticas não devem apresentar deformações ou anomalias, caso contrário, deverão ser substituídos.

Substituição das Buchas Elásticas (lado pino)


Remoção

A remoção das buchas elásticas deverá ser efetuada, utilizando-se a ferramenta 60353030, com o auxílio da ferramenta A 47060, conforme procedimento abaixo:

(A)(B) Encaixar a ferramenta 60353030 na bucha conforme ilustrado ao lado, observando o perfeito assentamento da mesma à parte metálica da bucha, evitando assim o esmagamento da borracha;

(C) Posicionar a ferramenta A 47060 conforme ilustrado ao lado, com o auxílio de uma chave estria de 19 mm, apertar o parafuso até a remoção da bucha;

(D)(E) Detalhe da ferramenta em bancada.

Este procedimento é válido para as duas buchas elásticas ( lado do pino ).


NOTA:
A ferramenta 60353030 é recomendada somente para a remoção da bucha elástica do braço oscilante ( lado do pino ).


I.T. referente a este assunto;

2ª I.T. referente a este assunto;




Substituição das buchas elásticas lado amortecedor

Desmontagem

Posicione a ferramenta específica no braço oscilante conforme ilustrado e com auxílio de uma chave estrela 19 mm, enrosque o parafuso até a retirada da bucha.

A.47060 - para suspensão 1ª fase.
A.47060/3 - para suspensão 2ª fase.

I.T. referente a este assunto;



MONTAGEM

(A) Posicione a nova bucha no braço oscilante, monte a ferramenta específica e rosqueie o parafuso até que a nova bucha force o batente no braço oscilante.

1. Braço oscilante
2. Bucha elástica.

A.47060 - para suspensão 1ª fase.
A.47060/4 - para suspensão 2ª fase.

NOTA:
Para facilitar a montagem do amortecedor no braço oscilante, introduza a segunda bucha parcialmente em sua sede.

(B) Monte o braço oscilante no veículo e posicione a ferramenta específica (conforme ilustrado) para complementar a montagem da segunda bucha.
Retire a ferramenta e monte novamente o parafuso de fixação do amortecedor ao braço oscilante, apertando-o com o veículo carregado ( carga máxima).

Posicionamento dos calços e semianéis para monta-gem da bucha elástica (suspensão 1ª fase)

1. Braço oscilante
2. Amortecedor
3. Arruelas do amortecedor
4. Parafuso
5. Porca

Posicionamento dos calços e semianéis para montagem da bucha elástica.
