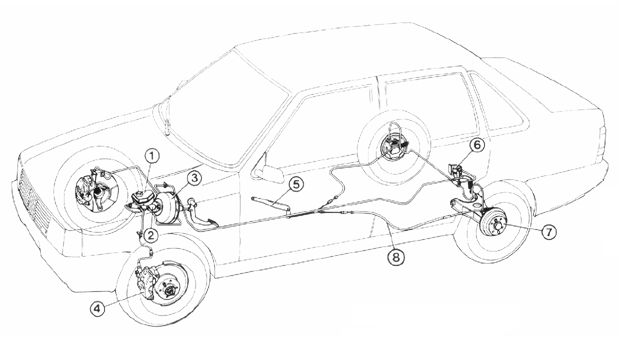

Freios - Esq.
hidráulico e comandos do freio de estacionamento
Freios - Esq.
hidráulico e comandos do freio de estacionamento
1. Reservatório de fluido
2. Cilindro mestre
3. Servofreio
4. Freio a disco
5. Alavanca de comando do freio de estacionamento
6. Corretor de frenagem
7. Freio a tambor
8. Cabo do freio de estacionamento
NOTA
Todas as vezes que
for necessário a Remoção das tubulações, verificar se as mesmas
não estão obstruídas mediante ar comprimido. No caso de amassamento, rachadura,
achatamento ou conexões desgastadas, substituir a tubulação. As roscas
das conexões são M10
X 1,0mm.
