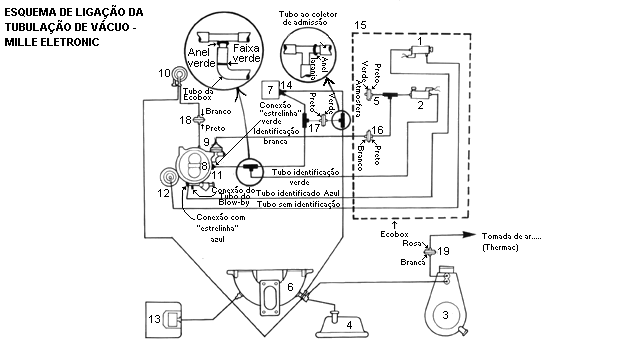

ESQUEMA DE LIGAÇÃO DA TUBULAÇÃO DE VÁCUO



SISTEMA ECOBOX

Índice do esquema para ligação da tubulação.

1- Eletroválvula de comando de abertura do 2º corpo do carburador.
2- Eletroválvual de comando da "Power Valve" e do "Dash Pot".
3- Tomada de ar do carburador.
4- Servofreio
5- Válvula Delay -preta e verde (o lado verde deve ficar voltado para a atmosfera).
6- Coletor de admissão.
7- Carcaça da válvula termostática(bocchettone).
8- Carburador
9- Dash Pot
10- Válvula Ford
11- Power-Valve
12- Cápsula de abertura do 2º corpo
13- Centralina de abertura microplex
14- Termoválvula
15- Ecobox
16- Válvula Delay-preta e branca (Ao lado branco, deve ser conectada a tubulação proveniente do Dash pot.)
17- Válvula Delay-preta e verde (Ao lado preto, deve ser conectada a tubulação proveniente da Power valve.)
18- Válvula Delay-preta e branca (Ao lado preto, deve ser conectada a tubulação proveniente da tomada de vácuo no carburador.)
19- Válvula Delay-branca e rosa (Ao lado branco, deve ser conectada a tubulação proveniente do sensor do Thermac, na tomada de ar do carburador.)



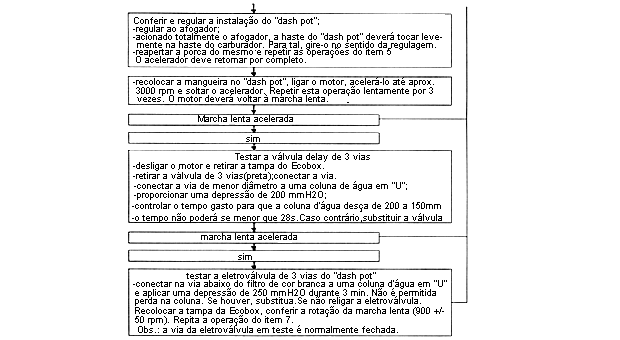

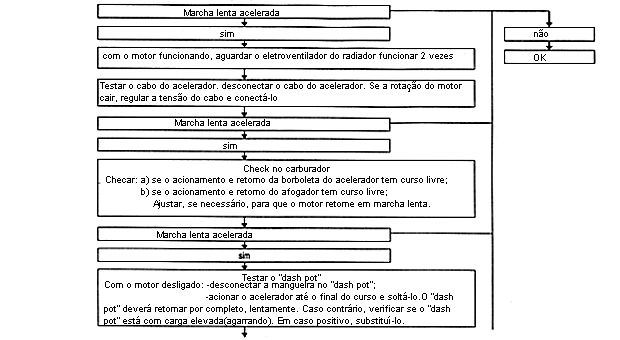

SISTEMA ECOBOX - Válvulas Delay - funcionamento/ligação.

A-Válvula Delay - preta e verde

Esta válvula corresponde a de múmero 5 no desenho esquemático do sistema.
Sua finalidade é definir o funcionamento ou não da "Power-Valve" e do "Dash pot".

B-Válvula Delay - preta e branca

Esta válvula corresponde a de número 16 no desenho esquemático do sistema.
Sua finalidade é definir o tempo de funcionamento do sistema Dash pot, ou seja, definir o tempo que o motor leva para voltar ao regime de marcha lenta quando este está em processo de desaceleração.

C-Válvula Delay - rosa e branca

Esta válvula corresponde a de número 19 no desenh esquemático do sistema.
Sua finalidade é fazer com que a "portinhola" de entrada de ar frio no misturador do Thermac se abra mais lentamente.

D-Válvula Delay - preta e branca

Esta válvula corresponde a de número 18 no desenho esquemático do sistema.
Sua finalidade é suavizar o sinal (vácuo) enviado do carburador paraa Válvula Ford, retardando assim a lavagem do canister.

E-Válvula Delay - preta e verde

Esta válvula corresponde a de número 17 no desenho esquemático do sistema.
Sua finalidade é equalizar o vácuo existente no circuito do Dash Pot da Power-Valve.
