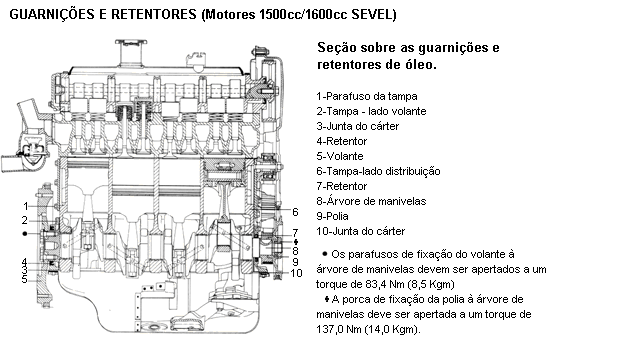

Guarnições e retentores - Turbo

SUBSTITUIÇÃO

Para montagem do retentor na tampa, lubrificar o lábio do retentor. Também umedeça ligeiramente com óleo do motor a superfície de apoio da junta.

Tampa da árvore de manivelas-lado volante.

Montagem do retentor sobre a tampa-lado volante.

A montagem do retentor sobre a tampa efetua-se com a ferramenta A.60489.

NOTA:
Para desmontagem, utilizar um punção comum.

Montagem da tampa-lado volante.

Para montagem do retentor na tampa, lubrificar o lábio do retentor. também umedeça com óleo do motor a superfície de apoio da junta.

Tampa da árvore de manivelas-lado distribuição.

Para montagem do retentor na tampa, utilize a ferramenta A.60488.

NOTA:
A desmontagem do retentor poderá ser realizado com um punção comum.

Montagem do retentor sobre a tampa-lado distribuição.
