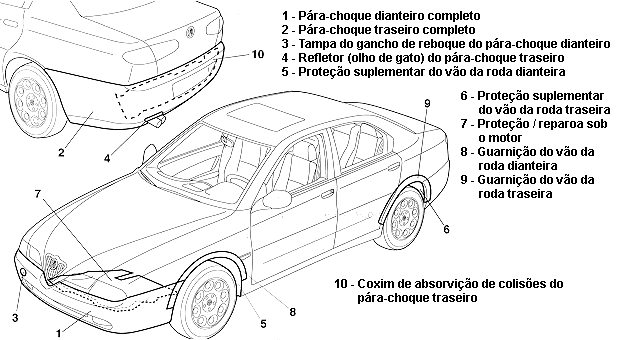

REMOÇÃO

- Remover a proteção suplementar do vão da roda dianteira conforme com instruções das próximas páginas.
- Remover a grade dianteira latera conforme com instruções das próximas páginas.
- Remover a grade dianteira central conforme com instruções das próximas páginas.

1 - Soltar os parafusos de fixação do pára-choque à travessa.
2 - Soltar os parafusos de fixação do pára-choque à carroceria.
3 - Desligar a conexão elétrica do farol de neblina.

- Abaixar o elevador.

4 - Soltar os parafusos de fixação superiores do pára-choque à carroceria.
5 - Retirar o pára-choque dianteiro.

RECOLOCAÇÃO

- Verificar se o pára-choque não está danificado.
- Colocar o pára-choque dianteiro.
- Colocar os parafusos de fixação superiores do pára-choque à carroceria.
- Levantar o elevador.
- Colocar os parafusos de fixação do pára-choque à carroceria e à travessa inferior, mantendo o alinhamento com os pára-lamas.
- Ligar a conexão elétrica dos faróis de neblina.
- Ligar o terminal negativo da bateria.
- Recolocar a grade dianteira central conforme com instruções das próximas páginas.
- Recolocar a grade dianteira lateral conforme com instruções das próximas páginas.
- Recolocar a proteção suplementar do vão da roda dianteira conforme com instruções das próximas páginas.

Pára-choque dianteiro- Remoção componentes
REMOÇÃO

(A)
- Remover a lâmpada do farol de neblina - 5540D.

1 - Soltar os dois parafusos de fixação (1a), desencaixar a trava de retenção (1b) da tomada de ar direita e esquerda e retirá-la (1c).

(B)
1 - Utilizando a ferramenta (1a), desencaixar as travas de retenção (1b) da grade inferior do pára-choque.
2 - Retirar a grade.

(C)
1 - Retirar o parafuso (1a) de fixação e remover o reforso (1b) da esquerda.

RECOLOCAÇÃO

- Verificar a integridade de todos os componentes desmontados.
- Colocar os dois reforços direito e esquerdo para fixação do pára-choque ao pára-lama.
- Colocar a grade inferior do pára-choque e as novas travas de retenção.
- Colocar os dois parafusos de fixação e a trava de retenção da tomada de ar direita e esquerda.
- Recolocar a lâmpada do farol de neblina.

Pára-choque traseiro
REMOÇÃO

- Remover a cobertura da bateria.
- Remover a lanterna de placa.
- Com a ferramenta 1.823.014.000 remover a lanterna de placa completa.
- Soltar os conectores.
- Remover a bateria.
- Remover a bandeija da bateria.
- Remover o reparo da fechadura da tampa do porta-malas.
- Com a ferramenta 1.823.014.000 desencaixar o reparo de plástico da fechadura e retira-lo.
- Remover o acabamento do porta-malas.
- Com a ferramenta 1.823.015.000, retirar os botões de fixação do revestimento do plano de carga.
- Remover a guarnição da tampa do porta-malas.
- Retirar a guarnição perimetral do vão do porta-malas.
- Remover a moldura do vão do porta-malas/plano de carga.
- Abrir a tampa do porta-malas.
- Soltar os parafusos de fixação.
- Retirar o reparo do batente da fechadura do vão de carga.
- Remover o revestimento dorsal do vão do porta-malas/plano de carga.
- Com a ferramenta 1.823.014.000 soltar os botões de fixação do revestimento e retira-lo.
- Remover o revestimento do plano de carga.
- Com a ferramenta 1.823.014.000 soltar os botões de fixação do revestimento e retira-lo.
- Remover o revestimento lateral do plano de carga.
- Com a ferramenta 1.823.014.000 soltar os botões de fixação do revestimento e retira-lo.

(A)
1 - Soltar o parafuso de fixação da proteção do vão da roda traseira ao pára-choque. Executar a operação em ambos os lados.
2 - Afastar a proteção do vão da roda.

(B)
1 - Operando pelo lado direito é necessário soltar os parafusos de fixação (1a) e afastar o suporte dos fusíveis (1b).

(C)
1 - Operando pelo vão do porta-malas, soltar os parafusos de fixação do pára-choque à carroceria.

(D)
1 - Soltar os parafusos de fixação do pára-choque.
2 - Retirar o pára-choque traseiro.

RECOLOCAÇÃO

- Verificar se o pára-choque não está danificado.
- Colocar o pára-choque, introduzindo os chicotes das luzes de placa nos furos do pára-choque.
- Colocar os parafusos de fixação do pára-choque à carroceria, alinhando o pára-choque com os pára-lamas traseiros.
- Colocar as porcas de fixação do suporte dos fusíveis localizado do lado direito do porta-malas.
- Colocar as proteções dos vãos das rodas e os parafusos de fixação.
- Recolocar o revetimento lateral esquerdo do vão de bagagens/plano de carga
- Recolocar o revestimento lateral direito do vão de carga.
- Recolocar o revestimento dorsal direito do vão de carga.
- Recolocar a moldura do vão do porta-malas/plano de carga.
- Recolocar a guarnição da tampa do porta-malas.
- Recolocar o reparo da fechadura da tampa do porta-malas.
- Recolocar a bandeija da bateria.
- Recolocar a bateria.
- Recolocar a lanterna de placa.
- Recolocar a cobertura da bateria.

Tampa do pára-choque
REMOÇÃO

1 - Utilizando a ferramenta para desencaixar (1a), liberar a tampa (1b) de sua sede.
2 - Liberar o dispositivo de retenção e retirar a tampa. Prestar atenção para não danificar a pintura do pára-choque.

RECOLOCAÇÃO

- Verificar se a tampa não está danificada.
- Colocar a tampa em sua sede.

Refletor olho de gato do pára-choque traseiro
REMOÇÃO

1 - Utilizando a ferramenta 7077520 soltar as presílhas internas começando a remoção a partir do lado externo do refletor, conforme indicado na ilustração.
2 - Retirar o refletor

Proteção suplem. anterior vão da roda dianteira

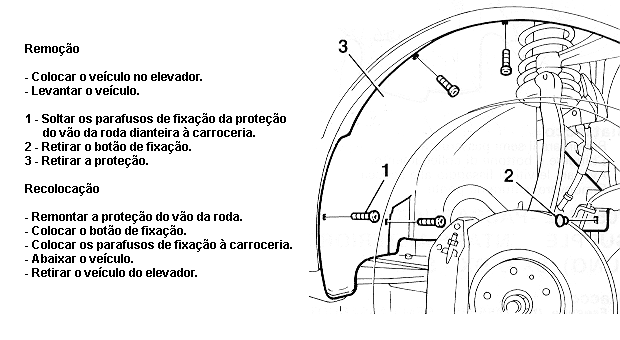

Proteção suplementar do vão da roda dianteiro
REMOÇÃO

- Colocar o veículo no elevador.
- Levantar o veículo.

1 - Soltar os parafusos de fixação da proteção do vão da roda à carroceria.
2 - Retirar o botão de fixação.
3 - Retirar a proteção.

RECOLOCAÇÃO

- Remontar a proteção do vão da roda.
- Colocar o botão de ligação.
- Colocar os parafusos de fixação à carroceria.
- Retirar o veículo do elevador.

Proteção suplem. posterior vão da roda dianteira
REMOÇÃO

- Retirar a roda traseira.
- Levantar o veículo.
1 - Soltar os parafusos de fixação da proteção do vão da roda à carroceria.
2 - Retirar a proteção do vão da roda (2a) pelo encaixe traseiro (2b) com a moldura da longarina.

RECOLOCAÇÃO

- Retirar a proteção do vão da roda verificando se não está danificado, prestando atenção para encaixá-lo na moldura da longarina.
- Colocar os parafusos de fixação à carroceria.
- Abaixar o veículo.
- Recolocar a roda traseira.

Proteção / Reparo sob o motor
REMOÇÃO

- Colocar o veículo no elevador.
1 - Soltar os parafusos (1a) e retirar a proteção/reparo sob o motor (1b).

RECOLOCAÇÃO

- Montar a proteção/reparo sob o motor e fixá-la com os relativos parafusos.

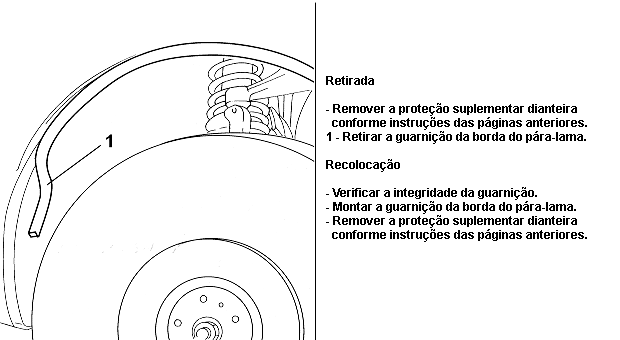

Guarnição na borda do vão da roda dianteiro

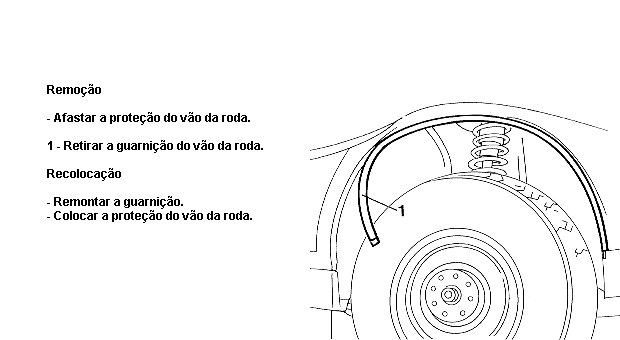

Guarnição na borda do vão da roda traseira

Coxim de absorvição de colisões
REMOÇÃO

- Remover a cobertura da bateria.
- Remover a lanterna de placa.
- Com a ferramenta 1.823.014.000 remover a lanterna de placa completa.
- Soltar os conectores.
- Remover a bateria.
- Remover a bandeija da bateria.
- Remover a guarnição da tampa do porta-malas
- Retirar a guarnição perimetral do vão do porta-malas.
- Remover a moldura do vão do porta-malas/plano de carga.
- Abrir a tampa do porta-malas.
- Soltar os parafusos de fixação.
- Retirar o reparo do batente da fechadura do vão de carga.
- Remover o revestimento dorsal do vão do porta-malas/plano de carga.
- Com a ferramenta 1.823.014.000 soltar os botões de fixação do revestimento e retira-lo.
- Remover o revestimento do plano de carga.
- Com a ferramenta 1.823.014.000 soltar os botões de fixação do revestimento e retira-lo.
- Remover o revestimento lateral do plano de carga.
- Com a ferramenta 1.823.014.000 soltar os botões de fixação do revestimento e retira-lo.
- Remover o pára-choque traseiro seguindo instruções das páginas anteriores

1 - Utilizando a ferramenta para desencaixar (1a), retirar os botões (1b).
2 - Retirar o coxim de absorção de colisões.

RECOLOCAÇÃO

- Verificar a integridade do coxim de absorção.
- Remontar o coxim.
- Remontar os botões de fixação.
- Verificar se o pára-choque não está danificado.
- Colocar o pára-choque, introduzindo os chicotes das luzes de placa nos furos do pára-choque.
- Colocar os parafusos de fixação do pára-choque à carroceria, alinhando o pára-choque com os pára-lamas traseiros.
- Colocar as porcas de fixação do suporte dos fusíveis localizado do lado direito do porta-malas.
- Colocar as proteções dos vãos das rodas e os parafusos de fixação.
- Recolocar o revetimento lateral esquerdo do vão de bagagens / plano de carga
- Recolocar o revestimento lateral direito do vão de carga.
- Recolocar o revestimento dorsal direito do vão de carga.
- Recolocar a moldura do vão do porta-malas/plano de carga.
- Recolocar a guarnição da tampa do porta-malas.
- Recolocar o reparo da fechadura da tampa do porta-malas.
- Recolocar a bandeija da bateria.
- Recolocar a bateria.
- Recolocar a lanterna de placa.
- Recolocar a cobertura da bateria.
