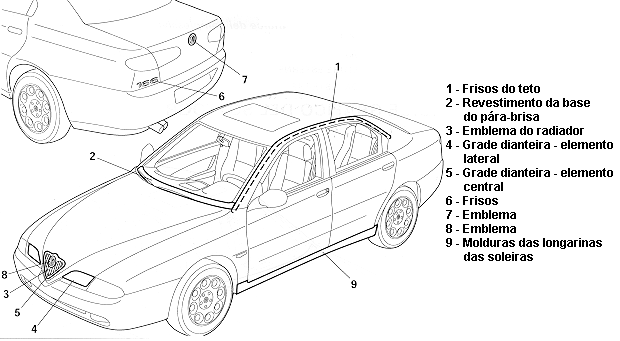

Friso do teto

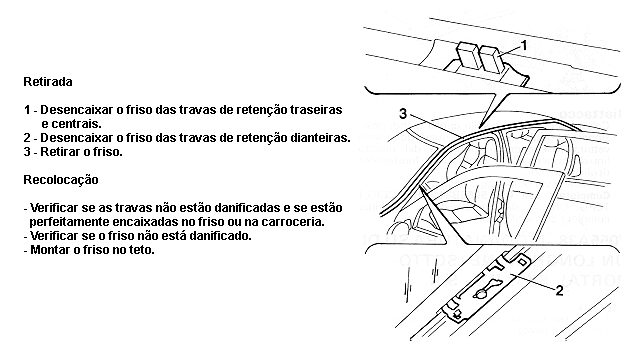

Revetimento base do pára-brisa
REMOÇÃO

- Remover os braços do limpador do pára-brisa.
- Retirar as tampas de proteção.
- Soltar as portcas de fixação dos braços dos limpadores.
- Desligar a lavanca do braço auxiliar esquerdo e removido os braços dos limpadores retirando-os dos pinos de comando individuais às respectivas arruelas.

1 - Soltar os parafusos de fixação da grade de cobertura da base do pára-brisa.
2 - Levantar a cobertura da base de modo a ter acesso ao tubo de água da bomba do lavador do pára-brisa.
3 - Desligar o tubo da bomba do lavador do pára-brisa da conexão e retirar a cobertura completa com a guarnição.

RECOLOCAÇÃO

- Colocar a guarnição na grade e posicionar a mesma completa com guarnição no veículo ligando a conexão do tubo do líquido do lavador do pára-brisa e verificar a funcionalidade dos esguichos.
- Colocar os parafusos de fixação da grade.
- Recolocar os braços do limpador do pára-brisa.
- Ligar a lavanca do braço auxiliar esquerdo e removido os braços dos limpadores retirando-os dos pinos de comando individuais às respectivas arruelas.
- Recolocar as porcas de fixação dos braços dos limpadores.
- Recolocar as tampas de proteção.

Moldura sobre longarina
REMOÇÃO

- Colocar o veículo no elevador e levantá-lo.
1 - Soltar os parafusos de fixação da moldura à carroceria.
2 - Retirar o parafuso de fixação do revestimento do vão da roda dianteira à moldura.
3 - Retirar a moldura (3a) dos dispositivos (3b) de fixação.

RECOLOCAÇÃO

- Verificar se a moldura da longarina não está danificada.
- Colocar a moldura verificando se os dispositivos de fixação estão perfeitamente encaixados nos pinos colocados no veículo.
- Colocar a moldura na trava localizada no vão da roda traseira.
- Colocar o botão de fixação da moldura com o vão da roda dianteira.
- Colocar os parafusos de fixação.

Escudo do radiador
REMOÇÃO

- Abrir o capô.
1 - Soltar as porcas (1a) e retirar o emblema do radiador (1b).

RECOLOCAÇÃO

- Colocar o emblema.
- Colocar os parafusos de fixação ao capô.
- Fechar o capô.

Grade dianteira lateral
REMOÇÃO

- Remover a grade dianteira central seguindo instruções da próxima página.

1 - Soltar os parafusos de fixação da grade.
2 - Remover a grade em direção à fechadura e retirá-la.

RECOLOCAÇÃO

- Recolocar a grade em sua sede montando-a primeiramente na zona da fechadura e em seguida empurrando-a em direção ao grupo ótico.
- Recolocar a grade dianteira central seguindo instruções da próxima página.

Grade dianteira central
REMOÇÃO

- Abrir o capô.

1 - Soltar os parafusos de fixação da grade.
2 - Retirar a grade central.

RECOLOCAÇÃO

- Remontar a grade em sua sede.
- Colocar os parafusos de fixação da grade.
- Fechar o capô.

Friso / Cobertura da dobradiça
REMOÇÃO

(A)
1 - Antes de retirar a sigla, é oportuno marcar a posição na qual está montada, criando, com fita adesiva, pontos de referência para a sucessiva montagem.

(B)
1 - Aquecer ligeiramente a sigla com um aquecedor (secador) adequado.
2 - Utilizando uma espátula de plástico, retirar a sigla.

(C)
RECOLOCAÇÃO

- Limpar a superfície da chapa com heptana.

1 - Colocar fita adesiva na nova sigla, de modo a manter o entre-eixo dos componentes da sigla inalterado.

(D)
1 - Retirar a película protetora do adesivo e aplicar a sigla centralizando-a nas referências anteriormente marcadas.
2 - Retirar a fita adesiva.

Emblema e cilindro
REMOÇÃO

(A)
1 - Abrir a tampa do porta-malas e retirar os botões de fixação do revestimento.

(B)
1 - Abaixar o revestimento interno e retirar o tirante do bocal da fechadura.

(C)
1 - Girar o emblema (1a) e desencaixar os dois tampões (1b) de proteção dos parafusos de fixação.
2 - Com um punção, retirar os dois rebites (2a) do suporte do emblema (2b) e retirá-lo.

RECOLOCAÇÃO

- Verificar se o cilindro da fechadura e o emblema não estão danificados.
- Colocar a trava de retenção na sede.
- Colocar o cilindro da fechadura na sede e encaixar sua canaleta na trava de retenção.
- Colocar o grupo do cilindro da fechadura e fixá-lo com novos rebites.
- Ligar o tirante da fechadura.
- Experimentar a funcionalidade do cilindro da fechadura.
- Colocar o revestimento interno e fixá-lo com os relativos botões.

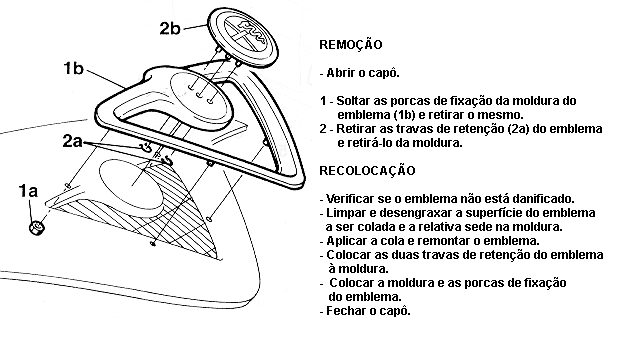

Emblema dianteiro do capô
