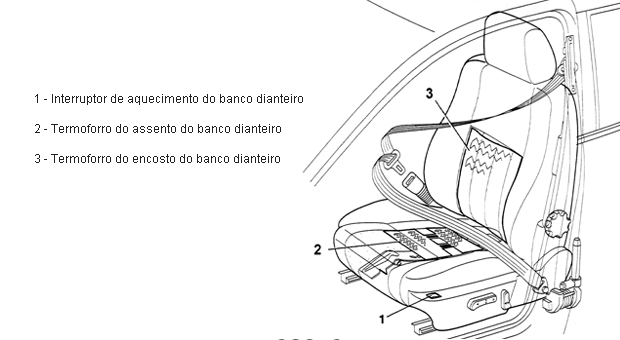

Interruptor de aquecimento do banco diant.

Termoforro do estofado do banco dianteiro

1 - Levantar o termoforro de aquecimento da almofada certificando-se de que não esteja danificando o sendor de presença de passageiro, depois remover o termoforro desfiando a relativa cablagem elétrica.

RECOLOCAÇÃO

1 - Montar o termoforro de aquecimento do banco certificando-se que este não saia dos limites internos da zona central e traseira do banco, verificando também se os cabos estão posicionados corretamente sob o mesmo.

- Ligar o conector elétrico do termoforro de aquecimento da almofada.
- Verificar o cabo do termoforro está posicionado corretamente.
- Verificar a funcionalidade elétrica do termoforro.
- Recolocar o revestimento da almofada do banco dianteiro - Op. 7045A

- Recolocar o reparo interno do banco dianteiro - Op. 7045A

- Recolocar o banco dianteiro - Op. 7045A

- Recolocar o reparo externo do banco dianteiro - Op. 7045A

- Recolocar o interruptor de estalação de aquecimento do banco dianteiro - Op. 7045M

- Recolocar o painel da bolsa traseira do banco dianteiro - Op. 7045A

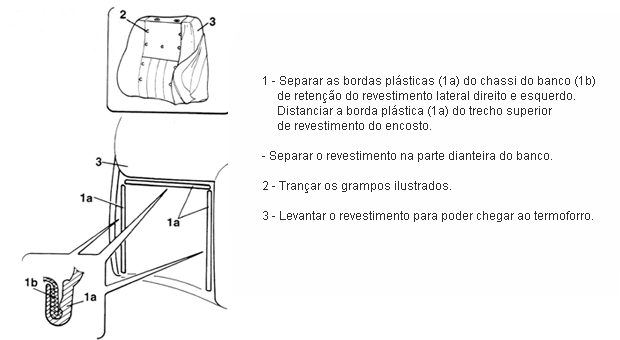

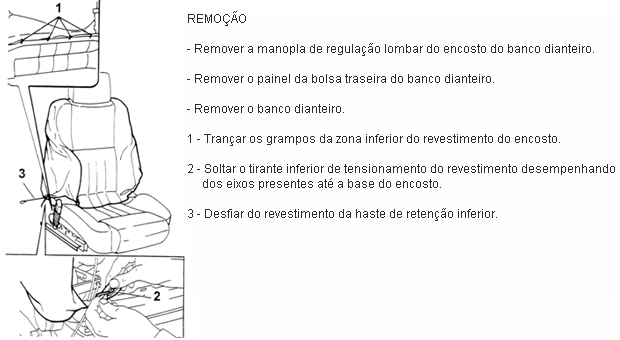

Termoforro do encosto do banco dianteiro (sem side bag)

1 - Retirar a conexão elétrica do termoforro da parte traseira do banco, depois remover o termoforro.

RECOLOCAÇÃO

1 - Posicionar o termoforro (1a) no encosto. Passar o cabo (1b) entre a fenda (1c) da almofada.

- Calçar o revestimento e fixá-lo com grampos novos na parte dianteira do revestimento.
- Posicionar a borda superior o revestimento.
- Posicionar as bordas laterais do revestimento.
- Modelar manualmente o revestimento eliminando eventuais rugas.
- Posicionar a borda inferior e fixá-la com novos grampos de fixação.
- Posicionar o banco dianteiro.
- Posicionar o painel da bolsa traseira do banco dianteiro.
- Posicionar a manopla de regulagem lombar do encosto do banco dianteiro.

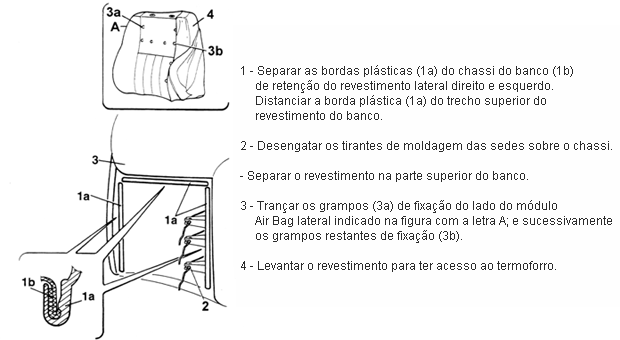

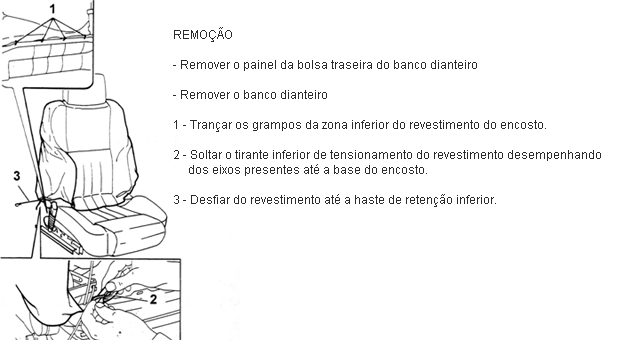

Termoforro do encosto do banco dianteiro (com side bag)

1 - Soltar a conexão elétrica do termoforro da parte traseira do banco, depois remover o termoforro.

RECOLOCAÇÃO

1 - Posicionar o termoforro (1a) sobre o encosto. Passar o cabo (1b) entre a fenda (1c) da almofada.

- Posicionar o revestimento e fixá-lo com grampos novos na parte dianteira do revestimento.
- Calçar o revestimento na almofada.

1 - Passar os três tirantes de moldagem presentes no revestimento, nas relativas sedes presentes na almofada ao lado da abertura do Air Bag lateral indicado na figura com a letra "A", verificando que os tirantes superiores (1a) sejam mais longos do que os tirantes inferiores (1b) ( posição pino de plástico)

- Posicionar a borda superior do revestimento.
- Posicionar as bordas laterais do revestimento.

1 - Vincular os tirantes de moldagem sobre as relativas presilhas prestando atenção na posição correta. Um posicionamento inadequado dos tirantes renderá um funcionamento inadeqado do Air Bag lateral, enquanto o módulo poderá explodir, até mesmo no interior do banco.

- Modelar manualmente o revestimento eliminando eventuais rugas.
- Posicionar a borda inferior e fixá-la com novos grampos de fixação.
- Posicionar o banco dianteiro.
- Posicionar o painel da bolsa traseira do banco dianteiro.
