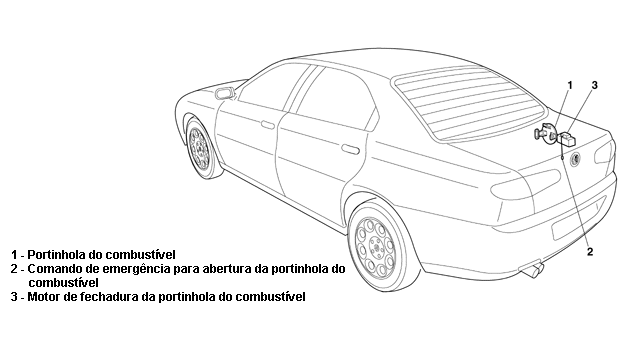

Portinhola do combustível
(A) REMOÇÃO

- Remover as rodas traseiras.
- Remover a proteção suplementar do vão da roda traseira - 7055B.

1 - Abrir a portinhola do bocal de combustível e retirar a tampa do bocal.
2 - Afastar a proteção de borracha (2a) do bocal de introdução de combustível e soltar as duas porcas (2b) de fixação da dobradiça da portinhola à carroceria.
3 - Por fora do veículo, retirar a portinhola completa com a dobradiça, liberando os pinos de fixação.

(B) RECOLOCAÇÃO

- Verificar se a portinhola e a dobradiça não estão danificadas.
- Colocar a portinhola com a dobradiça.
- Colocar as duas porcas de fixação.

1 - Se necessário, regular a posição da portinhola através dos furos oblongos. As setas indicam os movimentos permitidos para a regulagem.
- Apertar os parafusos de fixação.
- Colocar a proteção de borracha do bocal de combustível.
- Colocar a tampa do bocal de combustível.
- Recolocar a proteção suplementar do vão da roda traseira.
- Recolocar as rodas traseiras.

Comando de emergência
REMOÇÃO

- Com a chave da ignição na posição STOP, desligar o terminal (-) da bateria.
- Remover o revestimento do vão de carga.
- Remover o revestimento traseiro do vão de bagagens/plano de carga.
- Com a ferramenta 1.823.015.000 desencaixar e retirar os botões de fixação do revestimento
- Remover o revestimento lateral do vão de bagagens/plano de carga.
- Com a ferramenta 1.823.015.000 desencaixar e retirar os botões de fixação do revestimento

1 - Desligar o conector de comando elétrico da abertura da portinhola.
2 - Soltar as porcas de fixação do atuador de comando da abertura.
3 - Retirar o atuador de comando da abertura da portinhola.
4 - Substituir a cordinha do comando de emergência prendendo-a ao obturador.

RECOLOCAÇÃO

- Verificar a integridade do atuador.
- Colocar o motor e os dois parafusos de fixação.
- Ligar o conector elétrico.
- Experimentar sua funcionalidade.
- Recolocar o revestimento lateral direito do vão de bagagens / plano de carga.
- Recolocar o revestimento traseiro do vão de bagagens/plano de carga.
- Recolocar o revestimento do plano de carga.

Motor de comando portinhola
REMOÇÃO

- Com a chave da ignição na posição STOP, desligar o terminal (-) da bateria.
- Remover o revestimento do vão de carga.
- Remover o revestimento traseiro do vão de bagagens/plano de carga.
- Com a ferramenta 1.823.015.000 desencaixar e retirar os botões de fixação do revestimento
- Remover o revestimento lateral do vão de bagagens/plano de carga.
- Com a ferramenta 1.823.015.000 desencaixar e retirar os botões de fixação do revestimento

1 - Desligar o conector de comando elétrico da abertura da portinhola.
2 - Soltar as porcas de fixação do atuador de comando da abertura.
3 - Retirar o atuador de comando da abertura da portinhola.

RECOLOCAÇÃO

- Verificar a integridade do atuador.
- Colocar o atuador e as duas porcas de fixação.
- Ligar o conector elétrico.
- Experimentar a funcionalidade do motor.
- Recolocar o revestimento lateral direito do vão de bagagens / plano de carga.
- Recolocar o revestimento traseiro do vão de bagagens/plano de carga.
- Recolocar o revestimento do plano de carga.

Portinhola do combust. - Desc. do esquema
Índice da função

- DESCRIÇÃO
- ESQUEMA ELÉTRICO
- DESCRIÇÃO DE FUNCIONAMENTO
- COMPONENTES
- LOCALIZAÇÃO DOS COMPONENTES

DESCRIÇÃO

A abertura do porta-malas é acionada pelo pulsante específico localizado no porta-luvas ou através da chave que, inserida e girada na fechadura do porta-malas, aciona um comutador elétrico.
O circuito de abertura do porta-malas tem seu funcionamento habilitado somente com o veículo parado e é protegido por um fusível localizado no vão do porta-malas.
A abertura da tampa de combustível é acionada mediante o pulsante específico localizado no túnel próximo à alavanca de marchas.
O circuito de abertura da tampa de combustível tem seu funcionamento habilitado somente com o veículo parado e é protegido por um fusível localizado no vão do porta-malas.

DESCRIÇÃO DE FUNCIONAMENTO

A abertura do porta-malas é comandada pelo específico interruptor de abertura centralizada do porta-malas H33 localizado no porta-objetos ou através da chave inserida na fechadura traseira (comutador de abertura do porta-malas H71).
Quando o veículo está parado, o pulsante H33 - se apertado - excita o relé de abertura do porta-malas J56 - : o sinal de consenso vem do pino 9 do conector B do quadro de instrumentos E50, cuja lógica interna habilita tal função quando o sinal taquimétrico - proveniente da centralina ABS - estiver inferior a 2 Km/h.
O comutador de abertura do porta-malas H71 excita o relé J56 sem nenhum consenso.
O relé J56 é alimentado diretamente pela bateria, através da linha do fusível B62, e comanda o motorredutor de fechamento do porta-malas N57.
A abertura da tampa de combustível é comandada pelo relé específico colocado entre os comandos no túnel H36.
Quando o motor não está funcionando, o pulsante de H36 - se apertado - excita o relé de abertura da tampa de combustível J57 - : o sinal de consenso vem do terminal D+ do alternador A10: trata-se do mesmo sinal que faz acender a luz espia do alternador no quadro de instrumentos (Esquema elétrico E5010 PARTIDA E RECARGA).
O relé J57 é alimentado diretamente pela bateria, através da linha do fusível B61, e comanda o motorredutor da fechamento da tampa do combustível N58.

COMPONENTES

Código do componente Denominação Referência do conjunto
A10 alternador 5530A
A6 nó de derivação traseira
B60 fusível de abertura do porta-malas 5505A
B61 fusível de abertura da tampa - de combustível
C21 massa do painel no suporte - do Air Bag
C30 massa traseira esquerda
C31 massa traseira direita
D1 conexão dianteira / painel
D26 conector do painel / traseiro direito
D27 conector traseiro esquerdo/traseiro direito
D40 conector traseiro do porta-malas
D7 conector dianteiro de recarga
E50 quadro de instrumentos 5560B
H33 interruptor de abertura centralizada 7025B do porta-malas
H36 grupo de comandos no túnel 5550C
H71 comutador de abertura do porta-malas 7025B
J56 relé de abertura da tampa de combustível
J57 relé de abertura da tampa de combustível
N57 motorredutor de fechamento 7025B do porta-malas
N58 motorredutor de fechamento da 7025C tampa de combustível

LOCALIZAÇÃO DOS COMPONENTES

A10B D7 C21 D26A H33 H36 H58 A6 J56 J57 D27 H71 N57 C30 D40 C31 B61 B60 E50AB D1
