Tampa do porta-malas
REMOÇÃO

- Remover o revestimento da tampa do porta-malas, seguindo as instruções das próximas páginas.
- Remover o dispositivo de levantamento da tampa do porta-malas, seguindo as instruções das próximas páginas.
- Abrir a tampa do porta-malas.

1 - Desligar os conectores elétricos (1a), (1b), (1c) e (1d).
2 - Liberar o chicote das travas que o prendem à tampa do porta-malas.
3 - Desencaixar a proteção de passagem dos cabos (3a) da tampa do porta-malas e retirar o chicote (3b).
4 - Soltar as fixações das dobradiças e com o auxílio de um segundo operador, retirar a tampa do porta-malas.

RECOLOCAÇÃO

- Verificar se a tampa não está danificada.
- Com o auxílio de um segundo operador, colocar a tampa do porta-malas e as fixações.
- Colocar os parafusos das dobradiças na tampa do porta-malas.
- Colocar o chicote elétrico e reposicionar a proteção de passagem dos cabos na tampa.
- Fixar as abraçadeiras do chicote à tampa.
- Ligar os conectores elétricos do chicote no porta-malas.
- Recolocar o revestimento da tampa do porta-malas.
- Recolocar o dispositivos de levantamento da tampa do porta-malas.

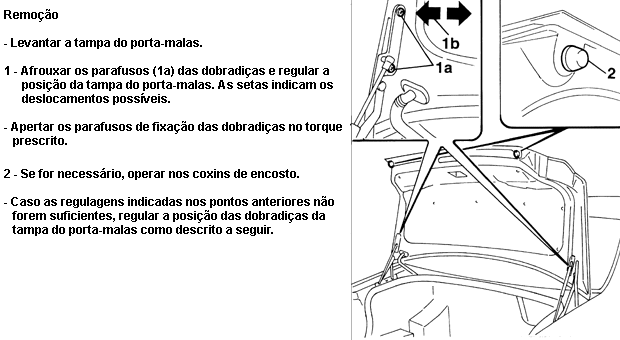

- Alinhar a tampa como descrito nas páginas a seguir.

Revestimento do porta-malas
REMOÇÃO

- Abrir a tampa do porta-malas.
1 - Utilizando a ferramenta (1a), retirar os botões de fixação (1b).
2 - Retirar o revestimento insonorizante.

RECOLOCAÇÃO

- Verificar a integridade do revestimento.
- Recolocar o revestimento insonorizante e fixá-lo à tampa do porta-malas com os botões.
- Fechar a tampa do porta-malas.

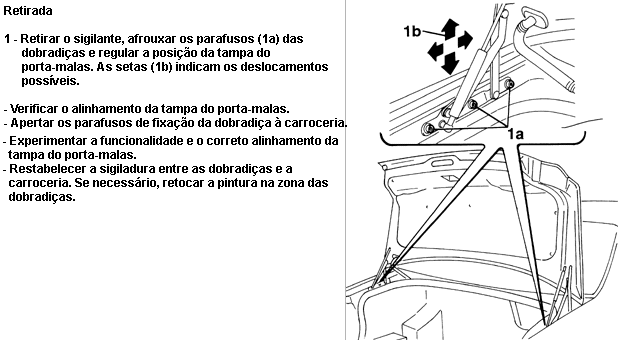

Dobradiça do porta-malas
REMOÇÃO

1 - Soltar os parafusos de fixação da dobradiça à carroceria.
2 - Retirar a dobradiça liberando-a do sigilante.

RECOLOCAÇÃO

- Verificar se a dobradiça não está danificada e limpar o sigilante residual.
- Remontar a dobradiça na carroceria colocando os relativos parafusos de fixação.

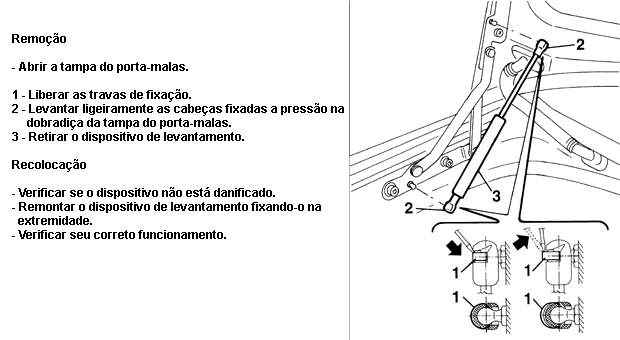

Amort. sustentação tampa porta-malas

Fechadura da tampa do porta-malas
REMOÇÃO

- Remover o revestimento da tampa do porta-malas, seguindo instruções das páginas anteriores.
- Remover o reparo da fechadura da tampa do porta-malas, seguindo instruções das páginas anteriores.

1 - Desligar o tirante de comando do pino da fechadura da trava no pino.
2 - Soltar os parafusos de fixação da fechadura.
3 - Afastar a fechadura da sede para ter acesso ao tirante (3) e desligá-lo.
4 - Desligar a conexão elétrica (4a) e retirar a fechadura (4b).

RECOLOCAÇÃO

- Verificar se a fechadura não está danificada.
- Colocar a fechadura na tampa e ligar o tirante ao dispositivo de comando.
- Colocar os parafusos de fixação da fechadura.
- Ligar a conexão elétrica da tampa do porta-malas e verificar sua funcionalidade elétrica e mecânica.
- Ligar o tirante ao cilindro da fechadura.
- Recolocar o reparo da fechadura da tampa do porta-malas.
- Recolocar o revestimento da tampa do porta-malas.

Reparo da fechadura
REMOÇÃO

- Abrir a tampa do porta-malas.

1 - Desencaixar o reparo de plástico da fechadura (1a), utilizando a ferramenta específica (1b).

RECOLOCAÇÃO

- Verificar se o reparo não está danificado.
- Recolocar o reparo de plástico da fechadura e fixá-lo em sua sede.
- Fechar a tampa do porta-malas.

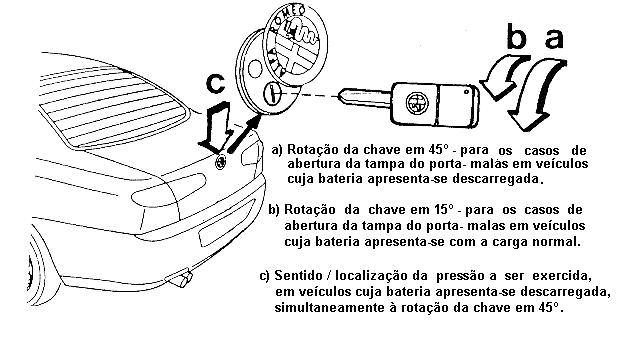

Cilindro da fechadura
Em caso de substituição do cilindro da fechadura, todo o conjunto de cilindros das fechaduras do veículo deve ser substituído (não é possível substituir somente um cilindro).

REMOÇÃO

- Remover o revestimento da tampa do porta-malas, seguindo instruções das páginas deste sub-grupo.

1 - Desencaixar a trava de retenção do cilindro.
2 - Introduzir a chave no cilindro da fechadura e retirá-lo.

RECOLOCAÇÃO

- Verificar se o cilindro da fechadura não está danificado.
- Introduzir a trava de retenção na sede.
- Introduzir o cilindro da fechadura na sede e encaixar sua canaleta na trava de retenção.
- Experimentar a funcionalidade do cilindro da fechadura e o correto acionamento do mecanismo de comando da fechadura.
- Recolocar o revestimento da tampa do porta-malas.

Tirantes do cilindro da fechadura
REMOÇÃO

- Desencaixar a extremidade do tirante (1a) dos encaixes (1b) localizados no cilindro e na fechadura, e em seguida retirar o tirante.

RECOLOCAÇÃO

- Verificar se o tirante não está danificado.
- Colocar o tirante e fixá-lo à trava localizada no cilindro e no encaixe na fechadura.
- Remover o revestimento da tampa do porta-malas.

Batente da fechadura
REMOÇÃO

- Remover o acabamento do porta-malas.
- Utilizando a ferramenta 1.823.015.000, retirar os botões de fixação do revestimento do plano de carga.
- Retirar o revestimento do plano de carga. (A) Soltar os parafusos de fixação (1a) e retirar o batente da fechadura (1b).

(B) RECOLOCAÇÃO

- Verificar se o batente não está danificado.
- Colocar o batente da fechadura e os relativos parafusos de fixação.
- Fechar a tampa do porta-malas.
- Abrir a tampa do porta-malas e corrigir eventualmente a posição do batente, se não estiver perfeitamente centralizado.

As setas indicam os movimentos permitidos para a regulagem.
- Recolocar o acabamento do porta-malas.

Guarnição do porta-malas
REMOÇÃO

- Remover o acabamento do porta-malas.
- Utilizando a ferramenta 1.823.015.000, retirar os botões de fixação do revestimento do plano de carga.
- Retirar o revestimento do plano de carga. (A)

1 - Retirar a guarnição perimetral do vão do porta-malas.

(B) RECOLOCAÇÃO

- Verificar a integridade da guarnição.

1 - Colocar a guarnição perimetral (1a) do vão do porta-malas. A guarnição deve ser colocada em correspondência do batente da fechadura (1b).

- Fixar a guarnição como ilustrado no detalhe da figura.
- Recolocar o acabamento do porta-malas.

Motor da fechadura
REMOÇÃO

- Com a chave da ignição na posição STOP, desligar o terminal negativo da bateria.
- Remover o revestimento da tampa do porta-malas, seguindo instruções das páginas anteriores.
- Remover o reparo da fechadura da tampa do porta-malas.
- Remover a fechadura da tampa do porta-malas.

1 - Soltar as porcas de fixação do motor da fechadura.
2 - Desligar a conexão elétrica (2a) de acionamento do motor e retirá-lo (2b).

RECOLOCAÇÃO

- Ligar a conexão elétrica do motor.
- Verificar sua funcionalidade.
- Colocar as porcas de fixação do motor à tampa do porta-malas.
- Recolocar a fechadura da tampa do porta-malas.
- Recolocar o reparo da fechadura da tampa do porta-malas.
- Recolocar o revestimento do porta-malas.
- Com a chave da ignição na posição STOP, ligar o terminal negativo da bateria.

Instalação elétrica - Verificação
REMOÇÃO

- Remover o grupo porta-objetos do painel - 7040A.
- Remover a divisória do air bag do lado do passageiro e porta-objetos do painel - 7040A.

1 - Retirar de sua sede o interruptor da abertura centralizada da tampa do porta-malas (1a) com a ferramenta (1b).

RECOLOCAÇÃO

- Montar em sua sede o interruptor da abertura centralizada da tampa do porta-malas.
- Recolocar a divisória air bag do lado do passageiro e porta-objetos do painel

Nota: Verificar a funcionalidade do interruptor da abertura centralizada da tampa do porta-malas antes de fixar a portinhola do vão do
alojamento do Air Bag.
- Recolocar o grupo porta-objetos do painel.

Abertura do porta-malas - Desc. do esquema
Índice da função

- DESCRIÇÃO
- ESQUEMA ELÉTRICO
- DESCRIÇÃO DE FUNCIONAMENTO
- COMPONENTES
- LOCALIZAÇÃO DOS COMPONENTES

DESCRIÇÃO

A abertura do porta-malas é acionada pelo pulsante específico localizado no porta-luvas ou através da chave que, inserida e girada na fechadura do porta-malas, aciona um comutador elétrico.
O circuito de abertura do porta-malas tem seu funcionamento habilitado somente com o veículo parado e é protegido por um fusível localizado no vão do porta-malas.
A abertura da tampa de combustível é acionada mediante o pulsante específico localizado no túnel próximo à alavanca de marchas.
O circuito de abertura da tampa de combustível tem seu funcionamento habilitado somente com o veículo parado e é protegido por um fusível localizado no vão do porta-malas.

DESCRIÇÃO DE FUNCIONAMENTO

A abertura do porta-malas é comandada pelo específico interruptor de abertura centralizada do porta-malas H33 localizado no porta-objetos ou através da chave inserida na fechadura traseira (comutador de abertura do porta-malas H71).
Quando o veículo está parado, o pulsante H33 - se apertado - excita o relé de abertura do porta-malas J56 - : o sinal de consenso vem do pino 9 do conector B do quadro de instrumentos E50, cuja lógica interna habilita tal função quando o sinal taquimétrico - proveniente da centralina ABS - estiver inferior a 2 Km/h.
O comutador de abertura do porta-malas H71 excita o relé J56 sem nenhum consenso.
O relé J56 é alimentado diretamente pela bateria, através da linha do fusível B62, e comanda o motorredutor de fechamento do porta-malas N57.
A abertura da tampa de combustível é comandada pelo relé específico colocado entre os comandos no túnel H36.
Quando o motor não está funcionando, o pulsante de H36 - se apertado - excita o relé de abertura da tampa de combustível J57 - : o sinal de consenso vem do terminal D+ do alternador A10: trata-se do mesmo sinal que faz acender a luz espia do alternador no quadro de instrumentos (Esquema elétrico E5010 PARTIDA E RECARGA).
O relé J57 é alimentado diretamente pela bateria, através da linha do fusível B61, e comanda o motorredutor da fechamento da tampa do combustível N58.

COMPONENTES

Código do componente Denominação Referência do conjunto
A10 alternador 5530A
A6 nó de derivação traseira
B60 fusível de abertura do porta-malas 5505A
B61 fusível de abertura da tampa - de combustível
C21 massa do painel no suporte - do Air Bag
C30 massa traseira esquerda
C31 massa traseira direita
D1 conexão dianteira / painel
D26 conector do painel / traseiro direito
D27 conector traseiro esquerdo/traseiro direito
D40 conector traseiro do porta-malas
D7 conector dianteiro de recarga
E50 quadro de instrumentos 5560B
H33 interruptor de abertura centralizada 7025B do porta-malas
H36 grupo de comandos no túnel 5550C
H71 comutador de abertura do porta-malas 7025B
J56 relé de abertura da tampa de combustível
J57 relé de abertura da tampa de combustível
N57 motorredutor de fechamento 7025B do porta-malas
N58 motorredutor de fechamento da 7025C tampa de combustível

LOCALIZAÇÃO DOS COMPONENTES

A10B D7 C21 D26A H33 H36 H58 A6 J56 J57 D27 H71 N57 C30 D40 C31 B61 B60 E50AB D1
