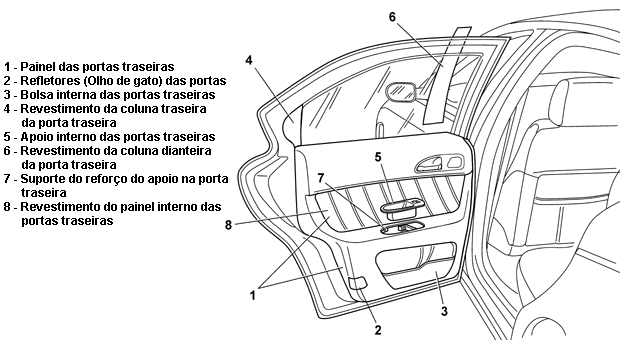

Painel interno da porta
REMOÇÃO

- Remover o cinzeiro.
- Remover a moldura da maçaneta interna do comando de abertura da porta dianteira.
- Retirar o tampão de acabamento.
- Com a ferramenta 1.823.014.000, remover a moldura.
- Desligar o conector elétrico do tweeter.
- Retirar a moldura da maçaneta interna.
- Remover o apoio interno da porta traseira, seguindo instruções das páginas a seguir.
- Remover a luz interna inferior no painel da porta traseira, seguindo instruções das páginas a seguir.
- Remover as capas dos parafusos.
- Soltar os parafusos de fixação do painel.
- Com a ferramenta 1.823.015.000 liberar os botões.
- Retirar o painel desencaixando-o do dispositivo de segurança de abertura da porta.

RECOLOCAÇÃO

- Verificar se o painel não está danificado.
- Verificar o correto posicionamento dos botões de fixação e encaixar o painel.
- Colocar os cinco parafusos de fixação do painel.
- Colocar as capas dos parafusos.
- Recolocar o cinzeiro.
- Recolocar apoio interno da porta traseira, seguindo instruções das páginas a seguir.
- Recolocar a luz interna inferior no painel da porta traseira, seguindo instruções das páginas a seguir.

Painel interno da porta
REMOÇÃO ( Com componentes removidos)

1 - Retirar a capa do parafuso.
2 - Soltar os parafusos de fixação do painel.
3 - Utilizando a ferramenta (3a), liberar os botões (3b).
4 - Retirar o painel desencaixando-o do dispositivo de segurança de abertura da porta.

RECOLOCAÇÃO

- Verificar se o painel não está danificado.
- Verificar o correto posicionamento dos botões de fixação e encaixar o painel.
- Colocar os cinco parafusos de fixação do painel.
- Colocar a capa do parafuso.

Bolsa porta-objeto
REMOÇÃO

- Remover o cinzeiro.
- Remover a moldura da maçaneta interna do comando de abertura da porta dianteira.
- Retirar o tampão de acabamento.
- Com a ferramenta 1.823.014.000, remover a moldura.
- Desligar o conector elétrico do tweeter.
- Retirar a moldura da maçaneta interna.
- Remover o apoio interno da porta traseira.
- Retirar as capas de cobertura dos parafusos.
- Soltar os parafusos de fixação do apoio.
- Desliagar a conexão elétrica.
- Retirar o apoio interno
- Desligar a luz interna inferior no painel da porta traseira da porta traseira.
- Com a ferramenta 1.823.014.000 desencaixar o conjunto da luz interna inferior do painel.
- Desligar os conectores elétricos.
- Remover o painel interno da porta traseira, seguindo instruções das páginas a seguir.

1 - Soltar os parafusos de fixação da bolsa porta-objetos ao painel.
2 - Utilizando a ferramenta indicada, retirar as travas de retenção da bolsa ao painel.
3 - Retirar a bolsa do painel da porta.

RECOLOCAÇÃO

- Verificar se a bolsa não está danificada.
- Colocar a bolsa.
- Colocar os parafusos de fixação.
- Recolocar o painel interno da porta traseira.

1 - Soltar os parafusos de fixação da bolsa porta-objetos ao painel.

- Recolocar a moldura da maçaneta interna do comando de abertura da porta dianteira.
- Recolocar o cinzeiro.
- Recolocar o apoio interno da porta traseira.
- Recolocar a luz interna inferior no painel da porta traseira.

Apoio interno da porta
REMOÇÃO

- Com a chave da ignição na posição STOP, desligar o terminal negativo da bateria.

1 - Retirar as capas de cobertura dos parafusos.
2 - Soltar os parafusos de fixação do apoio.
3 - Desligar a conexão elétrica.
4 - Retirar o apoio interno.

RECOLOCAÇÃO

- Verificar se o apoio interno não está danificado.
- Ligar a conexão elétrica do interruptor do levantador dos vidros e verificar sua funcionalidade.
- Posicionar o apoio e colocá-lo no painel.
- Colocar os parafusos de fixação do apoio à porta.
- Colocar as capas de cobertura dos parafusos.
- Com a chave da ignição na posição STOP, ligar o terminal negativo da bateria.

Sup. reforço da maçaneta de apoio
REMOÇÃO

- Remover o cinzeiro.
- Remover a moldura da maçaneta interna do comando de abertura da porta dianteira.
- Retirar o tampão de acabamento.
- Com a ferramenta 1.823.014.000, remover a moldura.
- Desligar o conector elétrico do tweeter.
- Retirar a moldura da maçaneta interna.
- Remover o apoio interno da porta traseira.
- Retirar as capas de cobertura dos parafusos.
- Soltar os parafusos de fixação do apoio.
- Desliagar a conexão elétrica.
- Retirar o apoio interno
- Desligar a luz interna inferior no painel da porta traseira da porta traseira.
- Com a ferramenta 1.823.014.000 desencaixar o conjunto da luz interna inferior do painel.
- Desligar os conectores elétricos.
- Remover o painel interno da porta traseira - 7010E.

1 - Soltar os parafusos de fixação do suporte ao painel.
2 - Retirar o suporte.

RECOLOCAÇÃO

- Recolocar o painel interno da porta traseira

1 - Soltar os parafusos de fixação da bolsa porta-objetos ao painel.

- Recolocar a moldura da maçaneta interna do comando de abertura da porta dianteira.
- Recolocar o cinzeiro.
- Recolocar o apoio interno da porta traseira.
- Recolocar a luz interna inferior no painel da porta traseira.

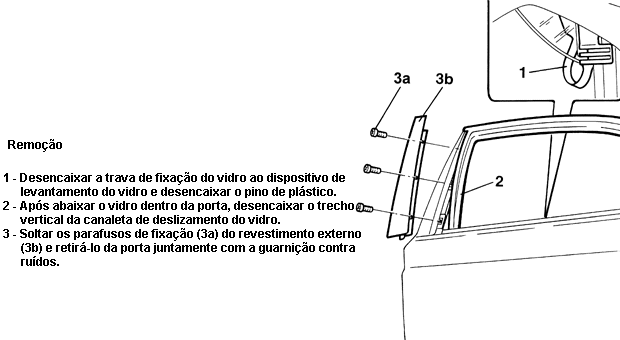

Revest. coluna ant. porta lat. tras.

RECOLOCAÇÃO

- Posicionar o revestimento externo verificando a correta montagem do mesmo com relação aos furos dos parafusos.
- Colocar os parafusos de fixação do revestimento externo.
- Colocar o trecho vertical da canaleta de deslizamento do vidro.
- Posicionar o vidro no pino de fixação e colocar a trava de retenção.
- Verificar a funcionalidade do dispositivo abaixando e levantando o vidro.
- Recolocar a proteção reparo de água da porta traseira.
- Recolocar o painel interno da porta traseira.

1 - Soltar os parafusos de fixação da bolsa porta-objetos ao painel.

- Recolocar a moldura da maçaneta interna do comando de abertura da porta traseira.
- Recolocar o cinzeiro.
- Recolocar o apoio uinterno da porta traseira.
- Recolocar a luz inferior no painel da porta traseira.

Revest. coluna post. porta lat. tras.
REMOÇÃO

1 - Retirar a capa do parafuso no lado interno da porta.
2 - Soltar o parafuso interno de fixação do revestimento.
3 - Após abaixar o vidro, desencaixar o trecho vertical da canaleta de deslizamento do vidro.
4 - Soltar os parafusos de fixação do revestimento externo à coluna localizados sob o trecho vertical da canaleta.
5 - Retirar o revestimento desencaixando-o da porta.

RECOLOCAÇÃO

- Posicionar o revestimento externo verificando a correta montagem do mesmo.
- Colocar os dois parafusos de fixação do revestimento externo.
- Colocar o parafuso de fixação do revestimento no lado interno da porta.
- Colocar a capa.
- Colocar o trecho vertical da canaleta de deslizamento do vidro e levantá-lo verificando seu correto movimento.

Refletor olho de gato
REMOÇÃO

1 - Soltar o parafuso de fixação do refletor (olho de gato) ao painel da porta.
2 - Retirar o refletor.

RECOLOCAÇÃO

- Verificar se o refletor não está danificado.
- Posicionar o refletor em sua sede no painel e colocar o parafuso de fixação.

Revestimento do painel interno
REMOÇÃO

1 - Utilizando a ferramenta (1a), desencaixar os botões de fixação (1b) do revestimento ao painel.
2 - retirar o revestimento.

RECOLOCAÇÃO

- Verificar se o revestimento não está danificado.
- Colocar o revestimento.
- Colocar os botões de fixação.
