Índice gráfico do sub-grupo









Elementos de fixação (Pattino)
REMOÇÃO

- Remover o cinzeiro.
- Remover a moldura da maçaneta interna do comando de abertura da porta dianteira.
- Retirar o tampão de acabamento.
- Com a ferramenta 1.823.014.000, remover a moldura.
- Desligar o conector elétrico do tweeter.
- Retirar a moldura da maçaneta interna.
- Remover o apoio interno da porta traseira.
- Retirar as capas de cobertura dos parafusos.
- Soltar os parafusos de fixação do apoio.
- Desliagar a conexão elétrica.
- Retirar o apoio interno
- Desligar a luz interna inferior no painel da porta traseira da porta traseira.
- Com a ferramenta 1.823.014.000 desencaixar o conjunto da luz interna inferior do painel.
- Desligar os conectores elétricos.
- Remover o painel interno da porta traseira - 7010E.
- Remover a proteção reparo de água da porta traseira.
- Retirar as buchas de fixação do painel da porta.
- Retirar a proteção adesiva do reparo de água.
- Remover a guia do vidro da porta traseira, seguindo instruções das próximas páginas.
- Remover o revestimento da coluna traseira da porta traseira - 7010E.
- Remover o vidro da porta traseira, seguindo instruções das próximas páginas.

1 - Operando com cautela, retirar o pino de retenção.
2 - Retirar o elemento de fixação do vidro.



RECOLOCAÇÃO

- Utilizar um novo elemento de fixação.
- Montar o elemento de fixação e colocar o pino de retenção que deve ser introduzido completamente, de modo a encontrar-se na linha da superfície do deslizador.
- Recolocar o vidro da porta traseira.
- Recolocar o revestimento da coluna traseira da porta traseira.
- Recolocar a gui a dianteira do vidro da porta dianteira.
- Recolocar a guia do vidro da porta traseira.
- Recolocar a proteção reparo de água da porta traseira.
- Recolocar o painel interno da porta traseira.
- Recolocar a luz interna inferior no painel da porta traseira.
- Recolocar o apoio interno da porta traseira.
- Recolocar a moldura da maçaneta interna do comando de abertura da porta traseira.
- Recolocar o cinzeiro.

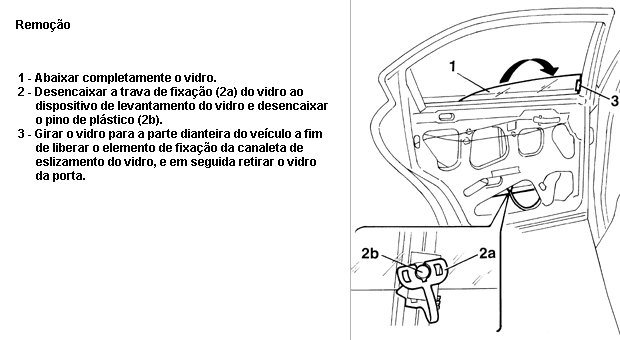

Vidro


RECOLOCAÇÃO

- Verificar a integridade do vidro, do elemento de fixação, da canaleta de deslizamento e da trava de fixação.
- Colocar o vidro dentro da porta.
- Girar o vidro de modo a encaixar o elemento de fixação na canaleta de deslizamento.
- Colocar a trava e o pino de retenção do vidro.
- Levantar o vidro verificando a ausência de emperramentos.
- Recolocar o revestimento da coluna traseira da porta traseira.
- Recolocar a guia dianteira do vidro da porta traseira.
- Recolocar a proteção reparo de água da porta traseira.







Canaleta do vidro
REMOÇÃO

- Remover o revestimento da coluna dianteira da porta traseira - 7010E.
- Remover a cinzeiro.
- Remover a moldura da maçaneta interna do comando de abertura da porta dianteira.
- Retirar o tampão de acabamento.
- Com a ferramenta 1.823.014.000, remover a moldura.
- Desligar o conector elétrico do tweeter.
- Retirar a moldura da maçaneta interna.
- Remover o apoio interno da porta traseira.
- Retirar as capas de cobertura dos parafusos.
- Soltar os parafusos de fixação do apoio.
- Desliagar a conexão elétrica.
- Retirar o apoio interno

- Desligar a luz interna inferior no painel da porta traseira da porta traseira.
- Com a ferramenta 1.823.014.000 desencaixar o conjunto da luz interna inferior do painel.
- Desligar os conectores elétricos.
- Remover o painel interno da porta traseira - 7010E.
- Remover o revestimento da coluna traseira - 7010E.
- Com a ferramenta 1.823.014.000 desencaixar a canaleta começando da parte dianteira da peça.
- Remover a canaleta.

RECOLOCAÇÃO

- Colocar a canaleta de deslizamento do vidro partindo da parte dianteira da porta.
- Verificar com algumas operações de subida e descida a funcionalidade do acoplamento da canaleta / vidro.
- Recolocar o revestimento da coluna traseira.
- Recolocar o painel interno da porta traseira.
- Recolocar a luz interna inferior no painel da porta traseira.
- Recolocar a apoio interno da porta traseira.
- Recolocar a moldura da maçaneta interna do comando de abertura da porta traseira.
- Recolocar o cinzeiro.
- Recolocar o revestimento da coluna dianteira da porta traseira.








Guia anterior
REMOÇÃO

- Remover a proteção reparo de água da porta traseira.
- Retirar as buchas de fixação do painel da porta.
- Retirar a proteção adesiva do reparo de água.

1 - Operando com o vidro completamente levantado, soltar os parafusos de fixação da guia à porta.
2 - Retirar a guia.

RECOLOCAÇÃO

- Verificar a integridade da guia.
- Colocar a guia.
- Colocar os parafusos de fixação.
- Remover o plástico reparo de água da porta traseira.







Guia posteriro
REMOÇÃO

- Remover a proteção reparo de água da porta traseira.
- Retirar as buchas de fixação do painel da porta.
- Retirar a proteção adesiva do reparo de água.

1 - Operando com o vidro completamente levantado, soltar os parafusos de fixação da guia à porta.
2 - Retirar a guia.

RECOLOCAÇÃO

- Verificar a integridade da guia.
- Colocar a guia.
- Colocar os parafusos de fixação.
- Recolocar a proteção reparo de água da porta traseira.







Raspa vidro externo
REMOÇÃO

- Remover o cinzeiro.
- Remover a moldura da maçaneta interna do comando de abertura da porta dianteira.
- Retirar o tampão de acabamento.
- Com a ferramenta 1.823.014.000, remover a moldura.
- Desligar o conector elétrico do tweeter.
- Retirar a moldura da maçaneta interna.
- Remover o apoio interno da porta traseira.
- Retirar as capas de cobertura dos parafusos.
- Soltar os parafusos de fixação do apoio.
- Desliagar a conexão elétrica.
- Retirar o apoio interno
- Desligar a luz interna inferior no painel da porta traseira da porta traseira.
- Com a ferramenta 1.823.014.000 desencaixar o conjunto da luz interna inferior do painel.
- Desligar os conectores elétricos.
- Remover o painel interno da porta traseira - 7010E.
- Remover a proteção reparo de água da porta traseira.
- Retirar as buchas de fixação do painel da porta.
- Retirar a proteção adesiva do reparo de água.
- Remover o revestimento da coluna dianteira da porta traseira - 7010E.

1 - Utilizando a ferramenta (1a), desencaixar e retirar o raspa vidro externo (1b).

RECOLOCAÇÃO

- Verificar se a pestana não está danificado.
- Colocar o raspa vidro externo.
- Recolocar o revestimento da coluna dianteira da porta traseira.
- Recolocar a proteção reparo de água da porta traseira.
- Recolocar o painel interno da porta traseira.
- Recolocar a moldura da maçaneta interna do comando de abertura da porta dianteira.
- Recolocar o cizeiro.
- Recolocar o apoio interno da porta traseira.
- Recolocar a luz interna inferior no painel da porta traseira.








Canaleta da guia interna
REMOÇÃO

- Remover a proteção reparo de água da porta traseira.
- Retirar as buchas de fixação do painel da porta.
- Retirar a proteção adesiva do reparo de água.
- Remover a guia do vidro da porta traseira seguindo instruções das páginas anteriores.
1 - Retirar a canaleta do vidro (1a) da guia (1b).

RECOLOCAÇÃO

- Verificar a integridade da canaleta e da guia.
- Remontar a canaleta do vidro na guia.
- Recolocar a guia do vidro da porta traseira.
- Recolocar a proteção reparo de água da porta traseira.
