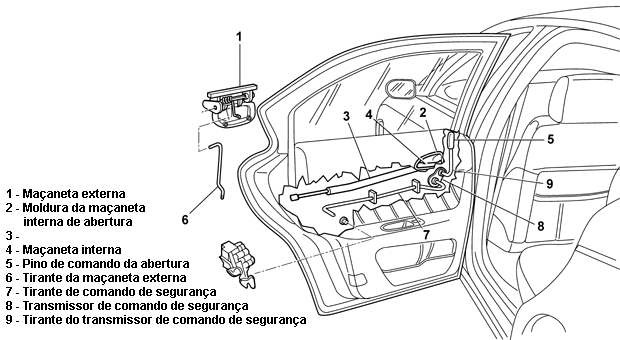

Maçaneta externa - R.R.
REMOÇÃO

- Remover a proteção reparo de água da porta traseira.
- Retirar as buchas de fixação do painel da porta.
- Retirar a proteção adesiva do reparo de água.

1 - Soltar a porca e os parafusos da proteção da maçaneta externa da porta.
2 - Retirar a proteção da maçaneta.
3 - Soltar os parafusos de fixação da fechadura de modo a permitir o abaixamento da mesma e facilitar a remoção da maçaneta.
4 - Retirar a maçaneta (4a) para fora removendo o tirante de comando da fechadura (4b) pelo encaixe da fechadura.

RECOLOCAÇÃO

- Verificar se a maçaneta externa e seu mecanismo de acionamento não estão danificados.
- Colocar a maçaneta certificando-se da correta introdução do tirante de comando da fechadura na mesma.
- Colocar a proteção da maçaneta dentro da porta.
- Colocar os parafusos de fixação da proteção.
- Verificar o funcionamento da maçaneta abrindo e fechando a porta algumas vezes.
- Remover a proteção reparo de água da porta traseira.

Moldura da macaneta interna - R.R.
REMOÇAO

- Remover o cinzeiro.

1 - Retirar a capa de cobertura do parafuso de fixação da moldura.
2 - Soltar os parafusos de fixação da moldura ao painel.
3 - Utilizando a ferramenta (3a), desencaixar a moldura da maçaneta interna (3b).

RECOLOCAÇÃO

- Verificar se a moldura não está danificada.
- Colocar a moldura e encaixá-la no painel.
- Colocar os parafusos de fixação da moldura.
- Colocar a capa de cobertura do parafuso.
- Recolocar o cinzeiro.

Disp. comando de abertura int. - R.R.
REMOÇÃO

- Regulagem do batente e eventual adaptação da guarnição da porta traseira - 7010A.

- Remover o dispositivo (com maçaneta) de comando da abertura interna da porta traseira, seguindo instruções das próximas páginas.

1 - Desencaixar a transmissão flexível da trava de fixação.
2 - Desligar a transmissão flexível (2a) da fechadura (2b) e retirá-la.

RECOLOCAÇÃO

- Verificar se a transmissão flexível não está danificada.
- Ligar a transmissão flexível à fechadura e à mola na porta.
- Recolocar o dispositivo (com maçaneta) de comando da abertura interna da porta traseira.
- Regular a porta traseira - Regulagem do batente e eventual adaptação da guarnição.

Disp.(C/maçaneta)comando abert. int. - R.R.
REMOÇÃO

- Remover a proteção reparo de água da porta traseira.
- Retirar as buchas de fixação do painel da porta.
- Retirar a proteção adesiva do reparo de água.

1 - Desencaixar a transmissão flexível da retenção na maçaneta (1a) e da trava (1b).
2 - Soltar os parafusos de fixação da maçaneta à porta.
3 - Retirar o dispositivo de comando.

RECOLOCAÇÃO

- Verificar se a maçaneta e o comando não estão danificados.
- Ligar a transmissão flexível à maçaneta interna.
- Colocar a maçaneta e os dois parafusos de fixação.
- Experimentar a funcionalidade da maçaneta e da fechadura.
- Recolocar a proteção reparo de água da porta traseira.

Pino/guarnição do disp.de segurança - R.R.
REMOÇÃO

1 - Abrir a porta e soltar o pino do dispositivo de segurança do tirante.

- Manter a porta sempre aberta até a recolocação do pino.

2 - Utilizando a ferramenta para desencaixar, retirar do painel a guarnição do pino.

RECOLOCAÇÃO

- Verificar se o pino e a guarnição não estão danificados.
- Colocar no painel a guarnição de deslizamento do pino.
- Colocar o pino do dispositivo de segurança no tirante.

Tirante ligação maçaneta à fechadura - R.R.
REMOÇÃO

- Remover a proteção reparo de água da porta traseira.
- Retirar as buchas de fixação do painel da porta.
- Retirar a proteção adesiva do reparo de água.
- Remover a maçaneta externa da porta traseira, seguindo instruções das páginas anteriores.

1 - Desligar o tirante da bucha existente na maçaneta externa.

RECOLOCAÇÃO

- Verificar as condições da bucha e substituí-la, se necessário. Verificar também se o tirante não está danificado.
- Ligar o tirante à maçaneta externa.
- Recolocar a maçaneta externa da porta traseira, seguindo instruções das páginas anteriores.
- Recolocar a proteção reparo de água da porta traseira.

Tirante do dispositivo de segurança - R.R.
REMOÇÃO

- Remover a proteção reparo de água da porta traseira.
- Retirar as buchas de fixação do painel da porta.
- Retirar a proteção adesiva do reparo de água.

1 - Desligar a trava de retenção do tirante ao comando.
2 - Desencaixar a trava de retenção do tirante à porta.
3 - Desencaixar o tirante (3a) da fechadura (3b) e retirá-lo.

RECOLOCAÇÃO

- Verificar se o tirante não está danificado.
- Ligar o tirante fixando-o à porta através da trava.
- Ligar o tirante à fechadura e ao comando.
- Recolocar a proteção reparo de água da porta traseira.

Comando entre tirantes - R.R.
REMOÇÃO

- Remover a proteção reparo de água da porta traseira.
- Retirar as buchas de fixação do painel da porta.
- Retirar a proteção adesiva do reparo de água.

1 - Desligar o tirante do dispositivo de segurança do comando.
2 - Girar o comando de modo a desencaixá-lo da porta e retirá-lo.
3 - Desligar o tirante completo com o pino de comando.

RECOLOCAÇÃO

- Verificar se o comando não está danificado.
- Ligar o tirante completo com o pino ao comando.
- Colocar o comando na sede e ligá-lo à trava de retenção.
- Ligar o tirante da fechadura ao comando.
- Verificar a funcionalidade do comando.
- Remover a proteção reparo de água da porta traseira.

Tirante completo com pino - R.R.
REMOÇÃO

- Remover o cinzeiro.
- Remover a moldura da maçaneta interna do comando de abertura da porta dianteira.
- Retirar o tampão de acabamento.
- Com a ferramenta 1.823.014.000, remover a moldura.
- Desligar o conector elétrico do tweeter.
- Retirar a moldura da maçaneta interna.
- Remover o apoio interno da porta traseira.
- Retirar as capas de cobertura dos parafusos.
- Soltar os parafusos de fixação do apoio.
- Desliagar a conexão elétrica.
- Retirar o apoio interno
- Desligar a luz interna inferior no painel da porta traseira da porta traseira.
- Com a ferramenta 1.823.014.000 desencaixar o conjunto da luz interna inferior do painel.
- Desligar os conectores elétricos.
- Remover o painel interno da porta traseira - 7010E
- Remover a proteção reparo de água da porta traseira.
- Retirar as buchas de fixação do painel da porta.
- Retirar a proteção adesiva do reparo de água.

1 - Desligar o tirante completo com o pino de comando.

RECOLOCAÇÃO

- Verificar se o tirante e o comando não estão danificados.
- Ligar o tirante completo com o pino ao comando.
- Verificar a funcionalidade do comando.
- Recolocar a proteção reparo de água da porta traseira.
- Recolocar o painel interno da porta traseira.
- Recolocar a luz interna inferior no painel da porta traseira.
- Recolocar o apoio interno da porta traseira.
- Recolocar a maçaneta/luva do levantador mecânico do vidro da porta traseira.
- Recolocar a moldura da maçaneta interna do comando de abertura da porta traseira.
- Recolocar o cinzeiro.
