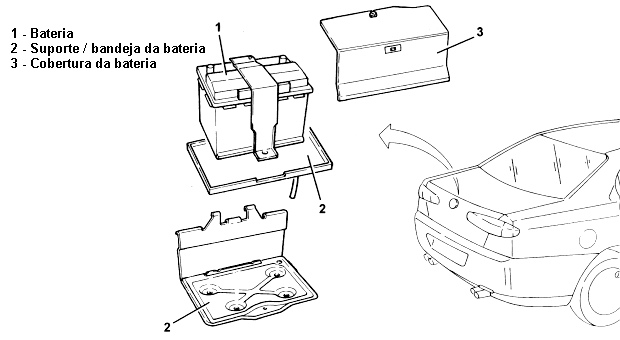

Bateria - Remoção / Recolocação
REMOÇÃO

- Remover a cobertura da bateria.
- Certificar-se de que a chave de ignição esteja na posição "STOP", em seguida desligar o terminal (-) da bateria.
- Desligar os terminais negativo (1) e positivo da bateria.
- Retirar o parafuso (2a) de fixação da chapa (2b) de retenção da bateria
- Remover a bateria

RECOLOCAÇÃO

- Repor a bateria em sua sede.
- Fixar a bateria com a específica chapa e apertar o parafuso de fixação.
- Ligar os terminais negativo e positivo na bateria.
- Montar a cobertura da bateria.

Prendedor/bandeja bateria - R.R.
REMOÇÃO

(A)
- Remover a cobertura da bateria.
- Remover a bateria.

1 - Remover o recipiente de coleta do líquido da bateria.

(B)
- Retirar o parafuso (1a) e remover a bandeja da bateria (1b).

RECOLOCAÇÃO

- Montar a bandeja da bateria e fixá-la com os respectivos parafusos.
- Montar o recipiente de coleta do líquido da bateria.
- Montar a bateria.
- Montar a cobertura da bateria.

Cobertura da bateria - R.R.
REMOÇÃO

1 - Operando no porta-malas, retirar o punho da cobertura da bateria.
2 - Remover a cobertura da bateria.

RECOLOCAÇÃO

- Montar a cobertura da bateria e fixá-la com o respectivo punho.
