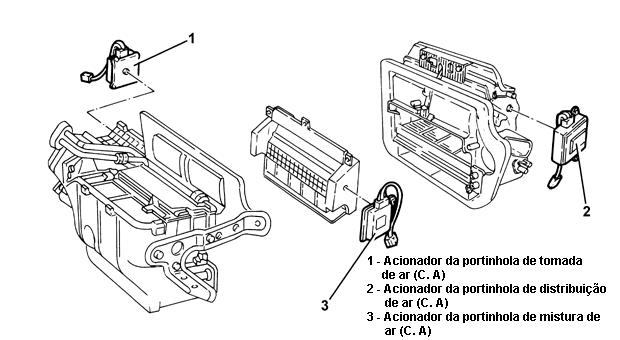

Acionador portinhola entrada de ar - R.R.
REMOÇÃO

- Certificar-se de que a chave de ignição esteja na posição "STOP", em seguida, desligar o terminal (-) da bateria.
- Remover o braço/braço do limpador/ do limpador do pára-brisa completo com palheta.
- Remover as tampas de proteção.
- Soltar as porcas de fixação dos braços dos limpadores.
- Desligar alavanca do braço auxiliar esquerdo e remover os braços dos limpadores retirando-os dos pinos de comando individuais às respectivas arruelas.
- Remover o revestimento da base do pára-brisa.
- Soltar os parafusos de fixação da grade de cobertura da base do pára-brisa.
- Levantar a cobertura da base de modo a ter acesso ao tubo de água da bomba do lavador.
- Desligar o tubo da bomba do lavador do pára-brisa da conexão e retirar a cobertura completa com a guarnição.

1 - Desligar a conexão elétrica do acionador da portinhola de tomada de ar/recirculo
2 - Soltar os parafusos (2 a) e afrouxar o parafuso (2b) e do acionador da portinhola de tomada de ar/recirculo com as ferramentas (2c) e (2d).
3 - Soltar o conjunto de alavancas (3 a), girar o acionador da portinhola de tomada de ar/recirculo (3b), soltar completamente os parafusos fixos e removê-lo.

RECOLOCAÇÃO

- Montar o acionador da tomada de ar/recirculo e fixá-lo com o parafuso traseiro sem apertá-lo.
- Remover o acionador da portinhola da tomada de ar/recirculo, ligar o respectivo tirante à portinhola e fixá-lo com os respectivos parafusos, utilizando as ferramentas.
- Ligar a conexão elétrica do acionador da portinhola de tomada de ar/ recirculo.
- Montar o revestimento da base do pára-brisa.
- Montar o braço/ braço do limpador do pára-brisa completo com palheta.
- Ligar o terminal (-) da bateria.

Motor comando da dist. ar (Painel rem.) - R.R.
REMOÇÃO

- Remover o condutor do grupo distribuição de ar para condutores de ar abaixo do painel - 5010B.

1 - Desligar a conexão elétrica do acionador da portinhola de distribuição de ar.
2 - Soltar os parafusos de fixação e deslocar o acionador da portinhola de distribuição de ar.
3 - Soltar os parafusos (3 a) e remover a chapa de suporte do acionador (3b).
4 - Soltar o chicote e remover o acionador da portinhola de distribuição de ar.

RECOLOCAÇÃO

- Posicionar o chicote elétrico, em seguida, montar a chapa de suporte do acionador e fixá-la com os respectivos parafusos.
- Repor na sua sede o acionador da portinhola de distribuição de ar e fixá-lo com os seus respectivos parafusos.

Nota: Verificar o correto acoplamento entre o acionador e o pino de acionamento da portinhola.

- Ligar a conexão elétrica do acionador da portinhola de distribuição de ar.
- Montar o condutor do grupo distribuição de ar para condutores de ar abaixo do painel.

Motor comando da dist. de ar - R.R.
REMOÇÃO

- Retirar o revestimento do painel porta-instrumentos - 7040A.
- Remover o condutor do grupo distribuição de ar para condutores de ar abaixo do painel - 5010B.
- Remover o motor de comando da distribuição de ar condicionado seguindo instruções das páginas a seguir.

RECOLOCAÇÃO

- Recolocar o motor de comando da distribuição de ar condicionado.
- Recolocar o condutor (um), esquerdo ou direito, do grupo distribuição de ar para condutores de ar abaixo do painel.
- Recolocar o revestimento do painel porta-instrumentos.

Motor comando de mistura de ar - R.R.
REMOÇAO

- Certificar-se de que a chave de ignição esteja na posição "STOP", em seguida, desligar o terminal (-) da bateria.
- Desidratar o circuito refrigerante do ar condicionado.
- Remover o braço/braço do limpador/ do limpador do pára-brisa completo com palheta.
- Remover as tampas de proteção.
- Soltar as porcas de fixação dos braços dos limpadores.
- Desligar alavanca do braço auxiliar esquerdo e remover os braços dos limpadores retirando-os dos pinos de comando individuais às respectivas arruelas.
- Remover o revestimento da base do pára-brisa.
- Soltar os parafusos de fixação da grade de cobertura da base do pára-brisa.
- Levantar a cobertura da base de modo a ter acesso ao tubo de água da bomba do lavador.
- Desligar o tubo da bomba do lavador do pára-brisa da conexão e retirar a cobertura completa com a guarnição.
- Remover a caixa do ar condicionado - 5040C.

1 - Soltar os parafusos (1 a) e remover o acionador da portinhola de mistura de ar (1b).

RECOLOCAÇÃO

- Montar o acionador da portinhola de mistura de ar e fixá-lo com seus respectivos parafusos.
- Repor nas respectivas sedes as semi-portinholas de mistura de ar e ligar com o respectivo tirante.
- Montar o pino da dobradiça da portinhola de mistura de ar com um punção.
- Montar o acionador da portinhola de mistura de ar e fixá-lo com os respectivos parafusos.

Nota: Verificar a regulagem do acionador com a argola de comando da portinhola de mistura.

- Montar o caixa do ar condicionado.
- Montar o anteparo do vão grupo climatização.
- Montar o revestimento da base do pára-brisa.
- Montar o conjunto limpador do pára-brisa.
- Montar o braço/ braço do limpador do pára-brisa completo com palheta.
- Recarregar o circuito refrigerante do ar condicionado.
- Ligar o terminal (-) da bateria.
