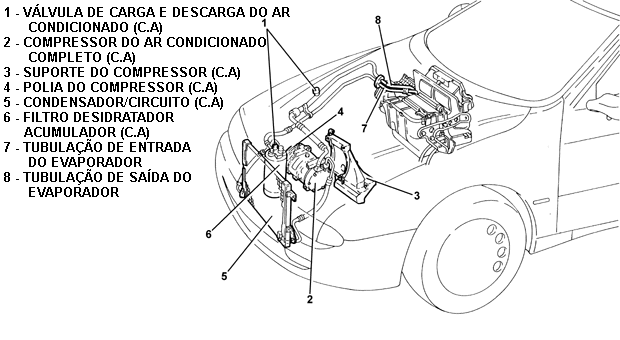

Circuito refrigerante do condicionador

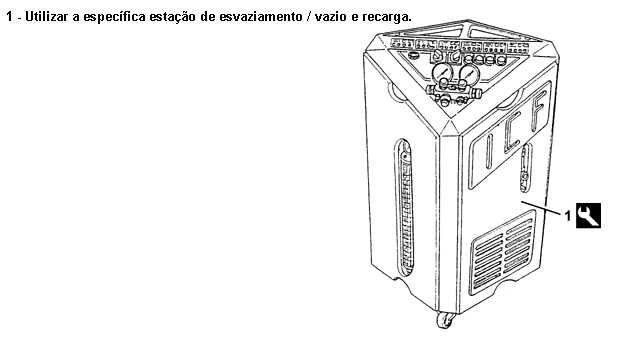

Circuito refrig. do condicionador - Desid./recarga




- Completar o circuito com a mesma quantidade de óleo prescrita, indicada no recipiente.
- caso de substituição de alguns , ocorre acrescentar, para particulares substituídos, a quantidade de óleo:

filtro desidratador 15cm3
tubulações 5 cm3/m
evaporador 40cm3
condensador 40cm3

- No caso de rupturas acidentais que provoquem esvaziamento rápido do circuito (em menos de 5 minutos), não é possível determinar a exata quantidade de óleo vazado uma vez que a elevada pressão do líquido pode causar arrastamentos. Nestes casos completar com uma quantidade de 50 cm3 de óleo.
- Iniciar o procedimento de recarga do fluido refrigerante prestando atenção ao quanto especificado no manual de utilização do equipamento.
- Carregar com a quantidade prescrita do fluido refrigerante.

- No caso de danos ao compressor ou a outros componentes do circuito após prolongada exposição ao ar das tubulações (além de 6 horas) é necessário efetuar o procedimento de "LAVAGEM" do circuito, operando como segue.
- Efetuar a limpeza das tubulações de ligação ao compressor com ar comprimido.
- Ligar o circuito (vazio) à estação de recarga.
- Colocar a quantidade prescrita de fluido refrigerante no lado de alta pressão.
- Recuperar o fluido refrigerante do lado de baixa pressão.
- Repetir a introdução e recuperação do fluido.
- Executar as operações de esvaziamento e recarga do circuito como indicado anteriormente.

- Em caso de lavagem do circuito deve ser eliminada por completa a quantidade de óleo compressor presente no circuito.

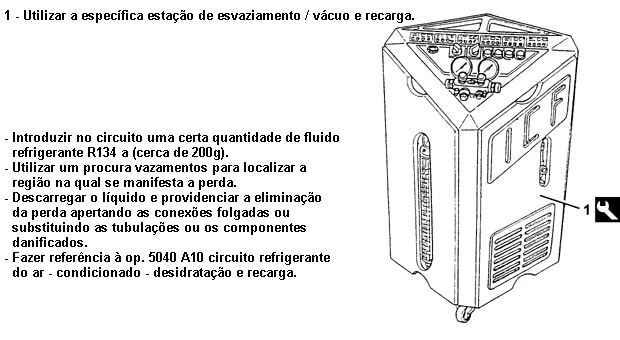

Circuito refrigerante do condicionador - Controle







Compressor do ar condicionado - R.R.







Suporte do compressor - R.R.
- Fazer referência a op. 1008A - Suporte rígido do grupo motopropulsor - lado distribuição - desmont./mont.






Condensador do ar condicionado - R.R.


Filtro desdratador/acumulador - R.R.

RECOLOCAÇÃO

Não deixar o filtro com as conexões desligadas além do tempo estritamente necessário para a sua ligação.

- Repor na sua sede o filtro desidratador/acumulador.
- Fechar o colar de suporte do filtro desidratador/acumulador e apertá-lo com o parafuso específico.
- Ligar as tubulações de entrada e saída do fluido refrigerante ao filtro desidratador/acumulador e fixá-los com os parafusos e torques específicos.

Substituir os anéis O-Ring das conexões.
Utilizar exclusivamente anéis de cor verde, resistente ao fluido refrigerante R134 A . Lubrificar os filetes das conexões com óleo anticongelante.

Lubrificar os filetes das conexões com oleo anticongelante.

- Ligar a conexão elétrica ao pressostato plurinível.
- Recarregar o circuito refrigerante do ar condicionado.

Tubulações de retorno/envio de vapor - R.R.
