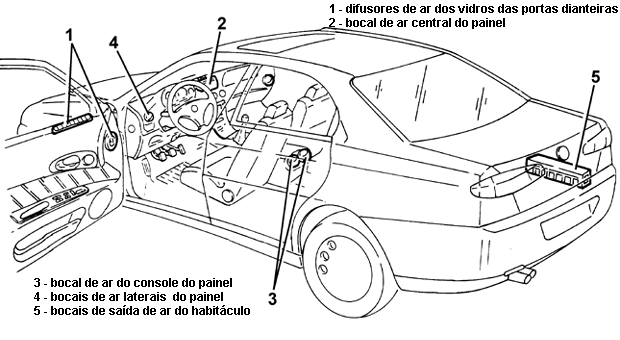

Difusor p/ descongel. vidros lat. - R.R.
REMOÇÃO

- Remover a grade (1) para circuito do rádio no painel da porta dianteira.
- Utilizando uma espatula remover a proteção desencaixando as três travas de proteção.
- Remover o alto falante dianteiro.
- Manter a chave na posição STOP.
- Desligar o polo negativo da bateria.
- Soltar os parafusos de fixação.
- Desligar a conexão elétrica.
- Retirar o alto-falante
- Remover a moldura da maçaneta interna de comando da abertura lateral dianteira.
- Retirar o tampão de acabamento.
- Com a ferramenta 1.823.014.000 retirar a moldura.
- Desligar o conector elétrico do tweeter.
- Retirar a moldura da maçaneta interna.
- Remover o recobrimento angular de uma porta dianteira, retirando apenas os parafusos.
- Remover apóio interno na porta lateral dianteira - 7005E.
- Remover o painel interno da porta lateral dianteira.
- Desencaixar a capa dos parafusos.
- Soltar os parafusos da porta.
- Com a ferramento 1.823.015.000 desencaixar o painel das travas restantes.
- Levantar o painel e desencaixa-lo do dispositivo de segurança do porta.
- Retirar os parafusos (1a) de fixação do condutor de ar (1b) no painel.
- Remover as molas de fixação (2a) e remover o difusor de descongelamento dos vidros laterais (2b).

REMOÇÃO

- Remover revestimento lateral esquerdo do painel porta instrumento - 7040 A ou revestimento lateral direito painel porta instrumentos - 7040A.
- Remover o bocal lateral de ar (1a) com a ferramenta (1b)

RECOLOCAÇÃO

- Montar o bocal lateral de ar tomando o cuidado para fazer coincidir o dentre do mesmo com o entalhe da respectiva sede.
- Montar o revestimento lateral esquerdo no painel porta instrumentos.

Bocal central de ar no painel - R.R.
REMOÇÃO

- Certificar-se de que a chave de ignição esteja na posição "STOP", em seguida, desligar o terminal (-) da bateria.
- Soltar a tampa (1) do porta objetos superior no painel e remover o revestimento interno.
- Retirar os parafusos (2 a) e remover o bocal central de ar no painel (2b) depois de ter desligado a conexão elétrica (2c) do indicador ótico do dispositivo antifurto ativado.

RECOLOCAÇÃO

- Ligar a conexão elétrica do indicador ótico do dispositivo antifurto ativado, em seguida repor na sua sede, o bocal central de ar no painel.
- Fixar o bocal central de ar no painel com os parafusos específicos.
- Montar o revestimento interno, em seguida fechar a tampa do porta objetos superior no painel.
- Ligar o terminal (-) da bateria.

Bocal de ar sup. no painel - R.R.

Bocal lat. de ar no painel - R.R.
REMOÇÃO

- Remover revestimento lateral esquerdo do painel porta instrumento - 7040 A ou revestimento lateral direito painel porta instrumentos - 7040A.
- Remover o bocal lateral de ar (1a) com a ferramenta (1b)

RECOLOCAÇÃO

- Montar o bocal lateral de ar tomando o cuidado para fazer coincidir o dentre do mesmo com o entalhe da respectiva sede.
- Montar o revestimento lateral esquerdo no painel porta instrumentos.

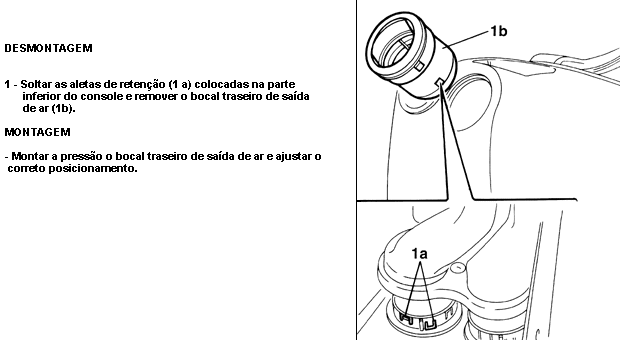

Bocal tras. de saída de ar - R.R.
REMOÇÃO

- Posicionar o veículo no elevador.
- Utilizando a ferramenta 1.823.015.000 retirar o botões de fixação do revestimento do bagageiro e remove-lo.
- Remover as travas (1) de retenção do bocal traseiro de saída de ar.
- Remover o bocal (1) traseiro de saída de ar operando no vão de bagagens.

RECOLOCAÇÃO

- Montar o bocal traseiro de saída de ar operando pelo vão de bagagens e fixá-la com os travas específicos.
- Remover o veículo do elevador.
- Recolocar o revestimento do porta-malas
