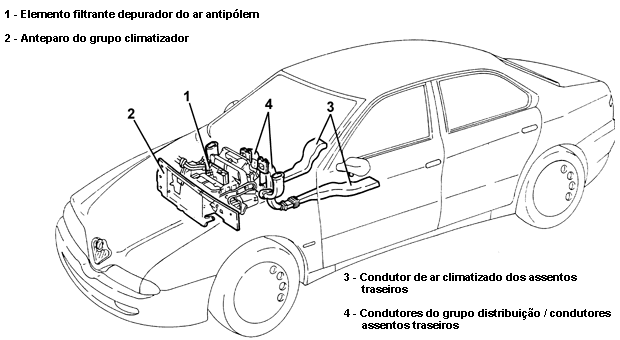

Elem. filtrante filtro depurador - Subst.

Anteparo vão do grupo clim. - R.R.
REMOÇÃO

- Remover o braço do limpador do pára-brisa completo com palheta - 5050B.
- Remover o revestimento da base do pára-brisa - 7055A.
- Soltar a tubulação de combustível da presilha localizada no anteparo do vão do grupo climatizador.
- Soltar os chicotes elétricos das presilhas localizadas no anteparo do vão do grupo climatizador.
- Remover os dois botões (1a) de fixação do anteparo do vão do grupo climatizador com a ferramenta (1b).
- Retirar as porcas (2a) e afastar o suporte porta interruptores (2b).
- A segunda versão interessada ,soltar do anteparo do vão grupo climatização as tubulações, os chicotes elétricos ou outros componentes.

- Remover os botões (1a) com a ferramenta (1b) do anteparo do vão do grupo de climatização.
- Retirar os parafusos e as porcas do diafragma passa tubos ao anteparo, em seguida distanciá-lo.
- Remover o anteparo do vão do grupo climatização.

Condutor de ar p/ assentos tras. - R.R.
RECOLOCAÇÃO

- Repor na sua sede o condutor de ar para os assentos na saída da caixa de climatização.
- Montar a chapa de suporte do grupo de climatização e fixá-la com os parafusos específicos.
- Somente para intervenção no condutor lado esquerdo.
- Repor na sua sede o tapete do assoalho.
- Montar o final de curso do pedal do acelerador completo com a proteção de borracha.
- Montar o apóia pé do lado do motorista e fixá-lo com os dois parafusos de fixação.
- Montar o revestimento lateral do console e fixá-lo com com os parafusos específicos.
- Somente para intervenções no condutor do lado direito.
- Montar a proteção da centralina de injeção / ignição.
- Montar a soleira de um vão de porta dianteira, esquerda ou direita.
- Montar o revestimento sobre o túnel.
- Montar o banco dianteiro (um).

RECOLOCAÇÃO

- Repor na sua sede o condutor de ar para os assentos na saída da caixa de climatização.
- Montar a chapa de suporte do grupo de climatização e fixá-la com os parafusos específicos.
- Somente para intervenção no condutor lado esquerdo.
- Repor na sua sede o tapete do assoalho.
- Montar o final de curso do pedal do acelerador completo com a proteção de borracha.
- Montar o apóia pé do lado do motorista e fixá-lo com os dois parafusos de fixação.
- Montar o revestimento lateral do console e fixá-lo com com os parafusos específicos.
- Somente para intervenções no condutor do lado direito.
- Montar a proteção da centralina de injeção / ignição.
- Montar a soleira de um vão de porta dianteira, esquerda ou direita.
- Montar o revestimento sobre o túnel.
- Montar o banco dianteiro (um).

Condutor de ar sob painel - R.R.
REMOÇÃO

- Remover o revestimento do painel porta instrumentos - 7040 A.
- Remover o condutor do grupo de distribuição para condutores de ar dos assentos traseiros.

RECOLOCAÇÃO

- Recolocar o condutor do grupo de distribuição para condutores de ar dos assentos traseiros.
- Montar o revestimento do painel porta instrumentos.

Condutor de ar sob painel (Painel rem.) - R./R.
REMOÇÃO

- Remover o revestimento do painel porta instrumentos - 7040 A.
- Remover o condutor do grupo distribuição para condutores de ar dos assentos traseiros

RECOLOCAÇÃO

- Recolocar o condutor do grupo distribuição para condutores de ar dos assentos traseiros.
- Montar o revestimento do painel porta instrumentos.

Condutor de ar p/ assentos tras. - R.R.
REMOÇÃO

- Remover o revestimento do painel porta instrumentos - 7040 A.
- Remover o condutor do grupo distribuição para condutores de ar dos assentos traseiros

RECOLOCAÇÃO

- Recolocar o condutor do grupo distribuição para condutores de ar dos assentos traseiros.
- Montar o revestimento do painel porta instrumentos.

Condutor ar p/assentos tras.(Painel rem.) - R./R.
REMOÇÃO

- Abrir a presilha (1) do chicote elétrico.
- Soltar os parafusos (2a) e remover o condutor no grupo distribuição de ar de ligação aos condutores de ar dos assentos traseiros (2b).

RECOLOCAÇÃO

- Montar o condutor do grupo distribuição de ar de ligação aos condutores de ar dos assentos traseiros e fixá-lo com os parafusos específicos.
- Apertar a presilha do chicote elétrico.
