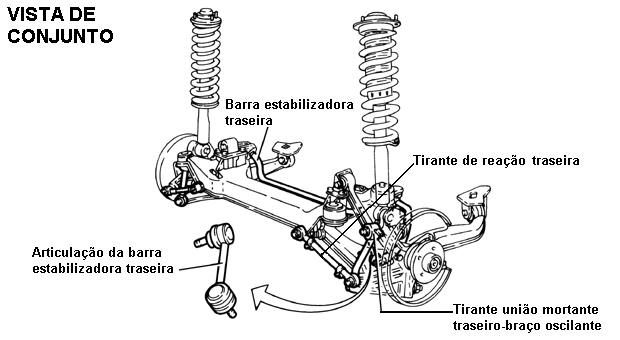

Barra estabilizadora da suspensão traseira

RETIRADA

- Colocar o veículo no elevador.
- Retirar as rodas traseiras.

(A)
- Desencaixar os tubos flexíveis (1) das pinças dos freios traseiros dos suportes.
- Desencaixar os chicotes (2) dos sensores de giros das rodas traseiras dos suportes.
- Soltar as porcas (3a) e desligar as articulações (3b) da barra estabilizadora da suspensão traseira.

(B)
- Colocar um macaco hidráulico (1) sob a travessa das suspensões traseiras.
- Soltar os parafusos (2a) e abaixar até o necessário a travessa das suspensões traseiras (2b) com o macaco.

(C) - Soltar os parafusos (1a) e retirar a barra estabilizadora (1b).

RECOLOCAÇÃO

(D) - Montar a barra estabilizadora (1a) e fixá-la com os relativos parafusos (1b) no torque prescrito.

(E)
- Recolocar em sua sede a travessa das suspensões traseiras (1a) utilizando o macaco hidráulico (1b) e fixá-la com os relativos parafusos (1c) no torque prescrito.
- Retirar o macaco sob o veículo.

(F)
- Ligar as articulações (1a) à barra estabilizadora da suspensão traseira e fixá-las com os relativos parafusos (1b) no torque prescrito.
- Fixar os chicotes (2) dos sensores de giros das rodas traseiras aos suportes.
- Fixar os tubos flexíveis (3) das pinças dos freios aos suportes.
- Recolocar as rodas traseiras.
- Retirar o veículo do elevador.

Articulação da barra estabiliz.susp.tras.

RETIRADA

- Colocar o veículo no elevador.
- Retirar a roda traseira.
- Soltar as porcas (1a) e retirar a articulação da barra estabilizadora da suspensão traseira (1b).

RECOLOCAÇÃO

- Montar a articulação da barra estabilizadora da suspensão traseira e fixá-la com as porcas no torque prescrito.
- Recolocar a roda traseira.
- Retirar o veículo do elevador.

Articul.barra estabiliz.susp.tras.(Uma-rest.)
- Remover a articulação da barra estabilizadora da suspensão traseira (remanescente).
- Recolocar a articulação da barra estabilizadora da suspensão traseira (remanescente).

Tirante de regulagem da suspensão traseira

RETIRADA

- Colocar o veículo no elevador.
(A) - Soltar os parafusos (1a) e retirar o tirante de regulagem da suspensão traseira (1b).

RECOLOCAÇÃO

(B)
- Montar o tirante de regulagem da suspensão traseira (1a) e fixá-lo com os parafusos (1b) e (1c) no torque prescrito.
- Retirar o veículo do elevador.

Tirante de regulagem susp.traseira(Um-rest.)
- Retirar o tirante de regulagem da suspensão traseira (remanescente).
- Recolocar o tirante de regulagem da suspensão traseira (remanescente).

Tirante do câmber da suspensão traseira

RETIRADA

- Colocar o veículo no elevador.
- Retirar a roda traseira.

(A)
- Soltar o parafuso superior de fixação (1) do tirante ao montante do cubo.
- Afrouxar o parafuso inferior de fixação (2) do tirante ao montante do cubo.

(B)
- Colocar um macaco hidráulico (1) sob a travessa das suspensões traseiras.
- Soltar os parafusos (2a) e abaixar até o necessário a travessa das suspensões traseiras (2b) com o macaco.

(C)
- Afrouxar o parafuso de fixação (1) do tirante do câmber ao suporte.
- Soltar os parafusos (2a) e retirar o tirante (2b) completo com o suporte (2c).

RECOLOCAÇÃO

(D)
- Montar o tirante do câmber (1a) completo com o suporte (1b) e fixá-lo com os relativos parafusos (1c) no torque prescrito.
- Apertar o parafuso de fixação (2) do tirante do câmber ao suporte.

(E)
- Recolocar em sua sede a travessa das suspensões traseiras (1a) utilizando o macaco hidráulico (1b) e fixá-la com os relativos parafusos (1c) no torque prescrito.
- Retirar o macaco sob a travessa.

(F)
- Apertar os parafusos (1a) e (1b) de fixação do tirante do câmber ao montante do cubo no torque prescrito.
- Recolocar a roda traseira.
- Retirar o veículo do elevador.

Tirante de união montante susp.tras.e braço oscil.

RETIRADA

- Colocar o veículo no elevador.
- Retirar a roda traseira.

(A) - Soltar os parafusos (1a) e retirar o tirante de união do braço oscilante inferior / montante do cubo da suspensão traseira (1b).

RECOLOCAÇÃO

(B)
- Montar o tirante de união do braço oscilante inferior / montante do cubo da suspensão traseira (1a) e fixá-lo com os relativos parafusos (1b) e (1c) no torque prescrito.
- Recolocar a roda traseira.
- Retirar o veículo do elevador.
