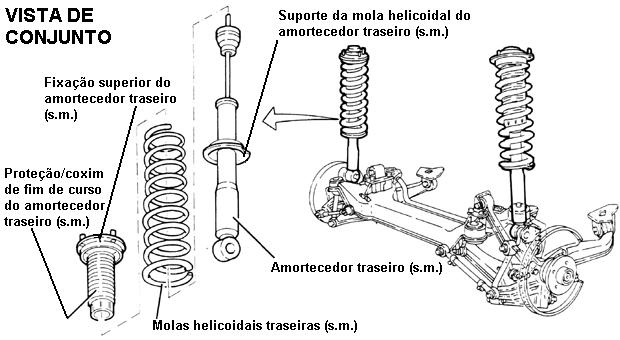

Grupo mola/amortecedor susp.traseira
RETIRADA

- Colocar o veículo no elevador.
- Certificar-se de que a chave da ignição está na posição STOP e desligar o terminal ( - ) da bateria.
- Retirar a roda traseira.
- Retirar o banco traseiro.
- Retirar o alto-falante traseiro.
- Retirar o assento do banco único traseiro.
- Retirar o encosto do banco traseiro.
- Retirar o revestimento da coluna traseira.
- Retirar o bagagito com alto-falantes.
- Retirar o suporte do enrolador do cinto de segurança traseiro.
- Retirar a proteção de espuma.

(A)
- Soltar as porcas de fixação (1) do amortecedor traseiro à carroceria.

(B)
- Desencaixar o tubo flexível (1) das pinças dos freios traseiros do relativo suporte.
- Soltar os parafusos (2a) e afastar a pinça dos freios traseiros (2b) do relativo suporte.
- Retirar as pastilhas dos freios traseiros.
- Soltar o parafuso de fixação do amortecedor traseiro à coluna.

(C)
- Colocar um macaco hidráulico (1) sob a travessa das suspensões traseiras.
- Soltar os parafusos (2a) e abaixar o necessário a travessa das suspensões traseiras (2b) com o macaco.

(D) - Retirar o grupo mola/amortecedor da suspensão traseira (1a) completo com espaçador (1b).

RECOLOCAÇÃO

- Recolocar em sua sede o grupo mola/amortecedor da suspensão traseira completo com espaçador.

(E)
- Recolocar em sua sede a travessa das suspensões traseiras (1a) utilizando o macaco hidráulico (1b) e fixá-la com os relativos parafusos (1c) no torque prescrito.
- Retirar o macaco sob a travessa.
- Apertar o parafuso de fixação do amortecedor ao montante do cubo no torque prescrito.

(F)
- Comprimir o pistão (1a) da pinça do freio traseiro com a ferramenta (1b) para facilitar a montagem das pinças.
- Recolocar em suas sedes as pinças dos freios completas com novas pastilhas e fixá-las com os relativos parafusos no torque prescrito.
- Fixar o tubo flexível da pinça do freio traseiro ao relativo suporte.

(G)
- Apertar as porcas de fixação (1) do amortecedor traseiro à carroceria no torque prescrito.
- Recolocar a proteção de espuma em sua sede.
- Recolocar o suporte do enrolador do cinto de segurança traseiro.
- Recolocar o bagagito com alto-falantes.
- Recolocar o revestimento da coluna traseira.
- Recolocar o encosto do banco traseiro.
- Recolocar o assento do banco único traseiro.
- Recolocar o alto-falante traseiro.
- Recolocar o banco traseiro.
- Recolocar a roda traseira.
- Ligar o terminal (-) da bateria.
- Retirar o veículo do elevador.

Amortecedor susp.traseira-McPherson

RETIRADA

- Retirar as duas rodas traseiras.
- Retirar o banco traseiro.
- Retirar o alto falante traseiro (um), esq. ou dir.
- Retirar o assento do banco único traseiro.
- Retirar o encosto do banco traseiro.
- Retirar o revestimento da coluna traseira (um), esq. ou dir.
- Retirar o bagagito com alto falantes.
- Retirar o suporte do enrolador do cinto de segurança traseiro (um), esq. ou dir. - R.R.
- Retirar o grupo mola/amortecedor da suspensão traseira (um), esq. ou dir.

(A) - Montar o flange (1a) e (1b) na ferramenta (1c).

Nota: A marca estampada no flange (1a) deve ser sempre posicionada para cima e é utilizada a posição 1 para o amortecedor esquerdo e a posição 2 para o amortecedor direito.

(B) - Montar a chaveta.

Nota: A chaveta deve ser montada no flange na posição 1 para o amortecedor esquerdo e na posição 2 para o amortecedor direito.

(C)
- Montar o grupo mola / amortecedor nas ferramentas de suporte e comprimi-lo.
- Soltar a porca (1a) do coxim superior do amortecedor com a ferramenta (1b).

(D) - Afrouxar a ferramenta de compressão e retirar o amortecedor (1a), a mola (1b) e o coxim superior (1c) completo com a coifa (1d).

RECOLOCAÇÃO

- Montar os componentes (1) do grupo mola/amortecedor e colocá-los nas ferramentas de suporte utilizando a ferramenta para a centragem da haste do amortecedor.
- Apertar no torque prescrito a porca (1a) do coxim superior do amortecedor com a ferramenta (1b).
- Afrouxar a ferramenta de compressão e retirar o grupo mola / amortecedor.
- Recolocar a ferramenta utilizada para a desmontagem/montagem do grupo mola / amortecedor.
- Recolocar o grupo mola / amortecedor da suspensão traseira (um), esq. ou dir.
- Recolocar o suporte do enrolador do cinto de segurança traseiro (um), esq. ou dir.
- Recolocasar o bagagito com alto-falantes.
- Recolocar o revestimento da coluna traseira (um), esq. ou dir.
- Recolocar o encosto do banco traseiro.
- Recolocar o assento do banco único traseiro.
- Recolocar o alto-falante traseiro (um), esq. ou dir.
- Recolocar o banco traseiro.
- Recolocar as duas rodas traseiras.

Grupo mola/amort.susp.tras.(Um-rest.)
- Remover o grupo mola/amortecedor da suspensão traseira (remanescente).
- Recolocar o grupo mola/amortecedor da suspensão traseira (remanescente).
