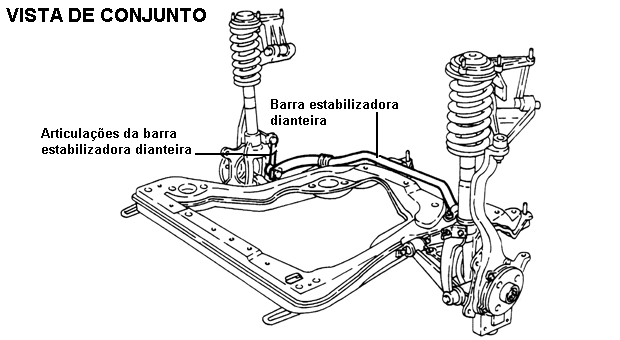

Barra estabiliz.suspensão dianteira

RETIRADA

- Colocar o veículo no elevador.
- Retirar as rodas dianteiras.
- Remover o elemento dianteiro de proteção do vão da roda dianteira (esquerdo e direito).
- Remover o garfo inferior de ligação do amortecedor da suspensão dianteira ao braço oscilante inferior (um), esquerdo ou direito.

(A)
- Soltar as porcas (1a) e desligar as articulações da barra estabilizadora (1b) da barra.

Nota : Retirar a articulação da barra estabilizadora direita.

- Soltar os parafusos de fixação (2) dos suportes da barra estabilizadora na estrutura das suspensões dianteiras.
- Remover a chapa de proteção do motor.
- Remover a tubulação de descarga de saída do coletor, (lado direito).

(B) - Soltar os parafusos de fixação (1) da caixa da direção hidráulica à estrutura da suspensão dianteira.

(C)
- Soltar a porca (1a) e retirar o suporte (1b) de fixação das tubulações dos freios à carroceria.
- Soltar os parafusos (2) traseiros do lado esquerdo de fixação da estrutura da suspensão dianteira à carroceria.
- Retirar o suporte (3a) e os espaçadores (3b).
- Afrouxar os parafusos dianteiros de fixação da estrutura da suspensão dianteira à carroceria.
- Introduzir um espaçador adequado entre a estrutura da suspensão dianteira e a carroceria.

(D) - Retirar a barra estabilizadora (1) da suspensão dianteira removendo-a pelo vão da roda direita.

RECOLOCAÇÃO

- Recolocar em sua sede a barra estabilizadora da suspensão dianteira.
- Retirar o espaçador colocado entre a estrutura da suspensão dianteira e a carroceria.
- Apertar no torque prescrito os parafusos dianteiros do lado esquerdo, de fixação da estrutura da suspensão dianteira à carroceria.

(E)
- Montar os espaçadores (1a), o suporte (1b) e apertar no torque prescrito os parafusos traseiros do lado esquerdo (1c), de fixação da estrutura da suspensão dianteira à carroceria.
- Montar o suporte (2a) de fixação das tubulações dos freios à carroceria e fixá-lo com a relativa porca (2b).

(F)
- Apertar os parafusos de fixação (1) da caixa da direção hidráulica à estrutura da suspensão dianteira no torque prescrito.
- Recolocar a tubulação de descarga de saída do coletor, ( lado direito).
- Recolocar a chapa de proteção do motor.

(G)
- Apertar os parafusos (1a) de fixação dos suportes da barra estabilizadora (1b) à estrutura das suspensões dianteiras no torque prescrito.
- Apertar as porcas (2a) de fixação das articulações da barra estabilizadora no torque prescrito.
- Recolocar o garfo inferior de ligação do amortecedor da suspensão dianteira ao braço oscilante inferior (um), esquerdo ou direito.
- Recolocar o elemento dianteiro de proteção do vão da roda dianteira (esquerdo e direito).
- Recolocar as rodas dianteiras.
- Retirar o veículo do elevador.

Articulação(extremidade) barra estab.susp.diant.

RETIRADA

- Colocar o veículo no elevador.
- Remover a roda dianteira.
- Soltar a porca de fixação (1) da articulação à barra estabilizadora.
- Desencaixar o chicote elétrico (2) do sensor de giros da roda dianteira do relativo suporte.
- Soltar o parafuso (3a) e retirar o suporte (3b).
- Soltar a porca (4a) e retirar a articulação da barra estabilizadora da suspensão dianteira (4b).

RECOLOCAÇÃO

- Montar a articulação da barra estabilizadora da suspensão dianteira e fixá-la com a relativa porca no torque prescrito.
- Montar o suporte e fixá-lo com o relativo parafuso.
- Fixar o chicote elétrico do sensor de giros da roda dianteira ao relativo suporte.
- Apertar a porca de fixação da articulação à barra estabilizadora no torque prescrito.
- Recolocar a roda dianteira.
- Retirar o veículo do elevador.
