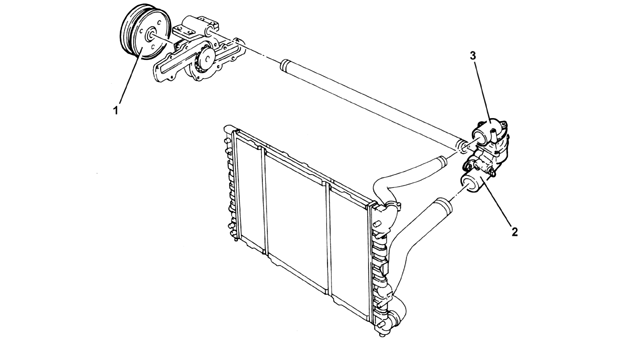

Vista de conjunto





Polia da bomba d'água-R.R.

RETIRADA

- Soltar os parafusos (1a) e retirar a polia da bomba- d'água (1b).


RECOLOCAÇÃO

- Montar a polia da bomba-d'água e fixá-la com os relativos parafusos no torque prescrito.






Suporte do termostato-R.R.

RETIRADA

- Remover a proteção lateral dianteira direita e esquerda do vão do motor.
- Remover a proteção lateral traseira direita e esquerda do vão do motor.
- Remover a mangueira do debímetro à caixa de ar.
- Remover a chapa de proteção do motor.

(A)
- Desligar a mangueira inferior (1) do radiador do motor do lado do radiador.

Nota: Recolher o líquido de arrefecimento em um recipiente adequado.

(B)
- Desencaixar o suporte das conexões elétricas do termostato do motor.
- Desligar a conexão elétrica (1) do sensor de temperatura da água do motor.
- Desligar a mangueira superior (2) de entrada do líquido de arrefecimento no radiador do lado do termostato.
- Desligar do termostato, a mangueira (3) de envio de líquido de arrefecimento ao aquecedor da instalação do ar-condicionado.
- Desligar a mangueira inferior do radiador do motor do lado do termostato.

(C)
- Soltar os parafusos (1a) e retirar o suporte do termostato (1b) completo com o termostato (1c).
- Na bancada, soltar os parafusos e retirar o termostato do suporte.


RECOLOCAÇÃO

- Montar o suporte no termostato e fixá-lo com os relativos parafusos no torque prescrito.

(D)
- Montar o suporte do termostato (1a) completo com o termostato (1b) e fixá-lo com os relativos parafusos (1c) no torque prescrito.
- Ligar o termostato à mangueira inferior do radiador do motor.
- Ligar ao termostato, a mangueira de envio de líquido de arrefecimento ao aquecedor da instalação do ar-condicionado.
- Ligar ao termostato, a mangueira superior de entrada do líquido de arrefecimento no radiador.
- Ligar a conexão elétrica ao sensor de temperatura da água do motor.
- Fixar o suporte das conexões elétricas ao termostato do motor.
- Ligar a mangueira inferior do radiador do motor do lado do radiador.
- Montar a chapa de proteção do motor.
- Montar a mangueira do debímetro à caixa de ar.
- Montar a proteção lateral traseira direita e esquerda do vão do motor.
- Montar a proteção lateral dianteira direita e esquerda do vão do motor.
- Abastecer a instalação de arrefecimento do motor com o líquido prescrito.





Termostato-R.R.

RETIRADA

- Remover a proteção lateral dianteira esquerda do vão do motor.
- Remover a proteção lateral traseira esquerda do vão do motor.
- Remover o dispositivo ressonador do circuito de ar.
- Remover a chapa de proteção do motor.

(A)
- Desligar a mangueira inferior (1) do radiador do motor do lado do radiador.
Nota: Recolher o líquido de arrefecimento em um recipiente adequado.

(B)
- Desencaixar o suporte das conexões elétricas do termostato do motor.
- Desligar a mangueira superior (1) de entrada do líquido de arrefecimento no radiador do lado do termostato.
- Soltar os parafusos (2a) e retirar o termostato do motor (2b) do relativo suporte.


RECOLOCAÇÃO

- Montar o termostato do motor e fixá-lo com os relativos parafusos no torque prescrito.
- Ligar ao termostato a mangueira superior de entrada do líquido de arrefecimento no radiador.
- Fixar o suporte das conexões elétricas ao termostato do motor.
- Ligar a mangueira inferior do radiador do motor do lado do radiador.
- Montar a chapa de proteção do motor.
- Montar o dispositivo ressonador do circuito de ar.
- Montar a proteção lateral traseira esquerda do vão do motor.
- Montar a proteção lateral dianteira esquerda do vão do motor.
- Abastecer a instalação de arrefecimento do motor com o líquido prescrito.
