Índice das operações

Código Operação Pág.

Chapas da Carroceria - Substituição - Advertencias 02 - Simbologia
Chapas da Carroceria - Substituição - Simbologia dos Trabalhos 04
10 Capô do motor - r.r. e adaptação para substituição 05
14 Tampa do porta-malas - r.r. e adaptação para 06 substituição
26 Porta lateral dianteira (uma), esq. ou dir. - r.r. e 07 adaptação para substituição
34 Porta lateral traseira (uma), esq. ou dir - r.r. e 08 adaptação para substituição
50 Pára-lama dianteiro (um), esq. ou dir. - r.r. e adaptação 09 para substituição
55 Pára-lama traseiro esquerdo - r.r. e adaptação para 12 substituição
56 Pára-lama traseiro direito - r.r. e adaptação para 13 substituição
58 Teto - r.r. e adaptação para substituição 14


Chapas/Carr. - Subst. - Simbologia



ADVERTÊNCIAS

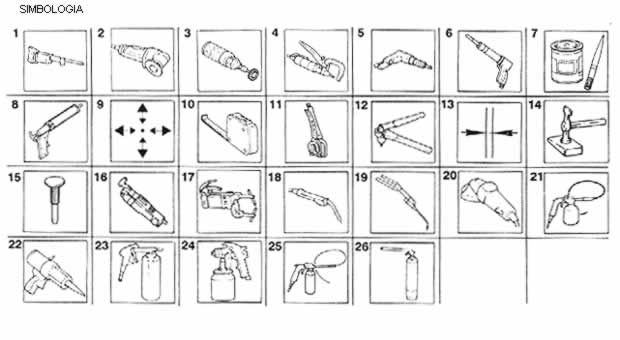

SIMBOLOGIA

A seguir, está apresentado o índice gráfico e a descrição dos símbolos que aparecem nos procedimentos para as reparações

1 - Corte com segueta alternativa
2 - Corte com segueta de lâmina circular
3 - Limpeza com escova girante
4 - Remoção dos pontos de solda com despontadeira
5 - Remoção dos pontos de solda com furadeira. Furação para solda MIG
6 - Retirada de chapa com talhadeira. Furação para solda MIG
7 - Aplicação de protetores eletrosoldáveis
8 - Aplicação de protetores eletrosoldáveis de alta espessura
9 - Centragem de componentes
10 - Medição
11 - Fixação de componentes
12 - Fixação de rebites rosqueados
13 - Controle das aberturas dos alinhamentos
14 - Alinhamento das bordas com bigorna e martelo
15 - Remoção dos pontos de solda com bigorna e martelo
16 - Remoção do tratamento com talhadeira pneumática
17 - Solda por pontos
18 - Solda MIG
19 - Solda oxi-acetilênica
20 Esmerilhamento
21 - Aplicação de protetores anti-oxidantes
22 - Aplicação de sigilantes
23 - Aplicação de protetores sob a carroceria
24 - Aplicação de tintas
25 - Aplicação de protetores cerosos
26 - Aplicação de produtos espumosos.


Chapas/Carr. - Subst. - Simbologia Trabalhos

SIMBOLOGIA DOS TRABALHOS

A seguir são apresentados os símbolos dos trabalhos que são descritos nos procedimentos para as reparações com um exemplo de aplicação. Nas ilustrações dos procedimentos, ao lado do número progressivo dos passos de procedimento relativos aos trabalhos de solda, às vezes aparecem números entre parêntesis que indicam o número de pontos de solda a fazer ou a encher mediante solda MIG

1 - Corte executado com segueta alternativa ou com talhadeira pneumática
2- Solda por pontos
3- Solda por pontos (entre chapas)
4- Solda MIG contínua - trechos
5- Solda MIG para enchimento
6- Brasagem
7- Sigiladura










Capô do Motor - Adaptação para Substituição

Retirada
- Executar a Op. 7072E10 - CAPÔ DO MOTOR - R.R., componentes para desnudamento
- Executar a Op. 7025A14 - CAPÔ DO MOTOR - R.R.
- Verificar se não existem deformações nos órgãos ligados através do controle das cotas de alinhamento da carroceria, utilizando os meios adequados para verificação (gabaritos)
- Efetuar eventuais operações de alinhamento da carroceria

Recolocação
- Posicionar a peça de reposição no cavalete e montar a trava

Fig. 2
1 - Posicionar provisoriamente a peça de reposição no veículo e fixá-la sem apertar os parafusos de fixação
- Verificar a perfeita regulagem
2 - Retirar o capô de sua sede, soltando os parafusos indicados
- Retirar a trava do capô

Fig. 3
1- Sigilar o capô nas zonas indicadas na figura (conforme o ciclo prescrito)
- Pintar o capô (conforme o ciclo prescrito)
- Completar com a Op. 7072E10 - CAPÔ DO MOTOR - R.R., componentes para desnudamento
- Completar com a Op. 7025A14 - CAPÔ DO MOTOR - R.R.
- Completar com a Op. 7025A10 - CAPÔ do motor - Alinhamento.






Tampa do Porta-Malas - Adaptação para Substit.

Retirada
- Executar a Op. 707014 - TAMPA DO PORTA-MALAS - R.R. de componentes para desnudamento
- Executar a Op. 7025B14 - TAMPA DO PORTA-MALAS - R.R.
- Verificar se não existem deformações nos órgãos ligados através do controle das cotas de alinhamento da carroceria, utilizando os meios adequados para verificação (gabaritos)
- Efetuar eventuais operações de alinhamento da carroceria

Recolocação
- Posicionar a peça de reposição no cavalete e montar a fechadura e os coxins de encosto

Fig. 2
1 - Posicionar a peça de reposição no veículo e fixá-la sem apertar os parafusos de fixação
- Regular a posição da tampa do porta-malas
2 - Retirar a tampa de sua sede, soltando os parafusos indicados

- Retirar a fechadura e os coxins de encosto

Fig. 3
1- Sigilar a tampa nas zonas indicadas na figura (conforme o ciclo prescrito)
- Pintar a tampa (conforme o ciclo prescrito)
- Completar com a Op. 707014 - TAMPA DO PORTA- MALAS - R.R. de componentes para desnudamento
- Completar com a Op. 7025B14 - TAMPA DO PORTA- MALAS - R.R.
- Completar com a Op. 7025B10 - TAMPA do porta- malas - Alinhamento.






Porta Dianteira - Adaptação para Subst.

Retirada
- Executar a Op. 7072E22 - PORTA LATERAL DIANTEIRA (uma), esq. ou dir. - R.R. dos componentes para desnudamento
- Executar a Op. 7005A20 - PORTA lateral dianteira - R.R.
- Verificar se não existem deformações nos órgãos ligados através do controle das cotas de alinhamento da carroceria, utilizando os meios adequados para verificação (gabaritos)
- Efetuar eventuais operações de alinhamento da carroceria

Recolocação
- Posicionar a peça no cavalete e montar o limitador da porta, fechadura e maçaneta

Fig. 2
1 - Posicionar a peça no veículo e fixá-la sem apertar os parafusos de fixação
- Regular a posição da porta

NOTA
Para uma correta regulagem da porta, pode ser necessário colocar calços entre a dobradiça e a coluna

2 - Retirar a porta do veículo soltando os parafusos de fixação
- Retirar a fechadura, o limitador de abertura e a maçaneta

Fig. 3
1- Sigilar a porta dianteira nas zonas indicadas na figura (conforme o ciclo prescrito)
- Pintar a porta dianteira (conforme o ciclo prescrito)

- Completar com a Op. 7072E22 - PORTA LATERAL DIANTEIRA (uma), esq. ou dir. - R.R. dos componentes para desnudamento
- Completar com a Op. 7005A20 - PORTA lateral dianteira - R.R.
- Completar com a Op. 7005A14 - PORTA lateral dianteira - Regulagem, centragem e perfilamento - Compreende adaptação das dobradiças e guarnições no vão da porta.






Porta Lateral Traseira - Adaptação para Subst.

Retirada
- Executar a Op. 7072E26 - PORTA LATERAL TRASEIRA (uma) - R.R. dos componentes para desnudamento
- Executar a Op. 7010A20 - PORTA lateral traseira - R.R.
- Verificar se não existem deformações nos órgãos ligados através do controle das cotas de alinhamento da carroceria, utilizando os meios adequados para verificação (gabaritos)
- Efetuar eventuais operações de alinhamento da carroceria

Recolocação
- Posicionar a peça no cavalete e montar o limitador da porta, fechadura e maçaneta

Fig. 2
1 - Posicionar a peça no veículo e fixá-la sem apertar os parafusos de fixação
- Regular a posição da porta

NOTA
Para uma correta regulagem da porta, pode ser necessário colocar calços entre a dobradiça e a coluna.

2 - Retirar a porta do veículo soltando os parafusos de fixação
- Retirar a fechadura, o limitador de abertura e a maçaneta


Fig. 3
1 - Sigilar a porta traseira nas zonas indicadas na figura
- Pintar a porta traseira (conforme o ciclo prescrito)
- Completar com a Op. 7010A20 - PORTA lateral traseira - R.R.
- Completar com a Op. 7072E26 - PORTA LATERAL TRASEIRA (uma) - R.R. dos componentes para desnudamento
- Completar com a Op. 7010A14 - PORTA lateral traseira - Regulagem, centragem e perfilamento - Compreende adaptação das dobradiças e guarnições no vão da porta.






Pára-Lama Dianteiro - Adaptação para Substit.

Retirada
- Executar a Op. 4450B10 - RODA (uma) dianteira - R.R.
- Executar a Op. 7050B42 - PROTEÇÃO SUPLEMENTAR do vão da roda dianteira (uma), esq. ou dir. - R.R.
- Executar a Op. 7055A41 - GRADE DIANTEIRA LATERAL (uma), esq. ou dir. - R.R.
- Executar a Op. 7055A43 - GRADE DIANTEIRA CENTRAL - R.R.
- Executar a Op. 7055B10 - PÁRA-CHOQUE dianteiro - R.R.
- Executar a Op. 5540B10 - FAROL - R.R.
- Executar a Op. 5550C22 - REPETIDOR LATERAL (um), esq. ou dir. - R.R.
- Verificar se não existem deformações nos órgãos ligados através do controle das cotas de alinhamento da carroceria, utilizando os meios adequados para verificação (gabaritos)
- Efetuar eventuais operações de alinhamento da carroceria

Fig. 2
1 - Levantar o capô
2 - Abrir a porta dianteira (2a) e desencaixar a guarnição (2b) da calha da porta para ter acesso ao parafuso de fixação do pára-lama
3 - Proteger com fita adesiva a grade do revestimento sob o pára-brisa
4 - Retirar o tratamento em P.V.C. entre coluna dianteira e pára-lama com talhadeira de vibração e uma lâmina adequada.
5 - Aquecer previamente e cortar o sigilante com uma lâmina, entre a coluna dianteira e o pára-lama

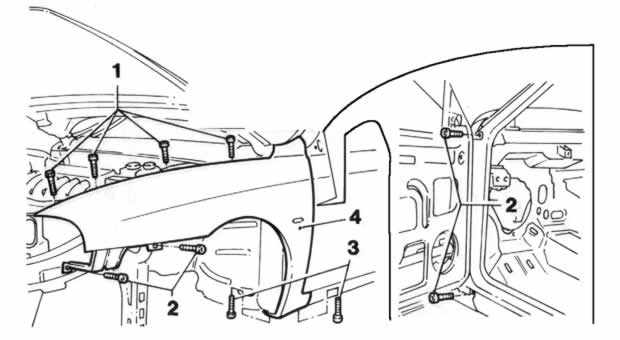

Fig. grande (próxima tela)
1 - Soltar os parafusos superiores de fixação do pára- lama
2 - Soltar os parafusos laterais de fixação do pára- lama
3 - Soltar os parafusos inferiores de fixação do pára- lama
4 - Retirar o pára-lama do veículo





Fig. 1
Recolocação
1 - Limpar os resíduos do velho sigilante e P.V.C. com uma faca de vibração e uma lâmina apropriada
2 - Posicionar e fixar provisoriamente o pára-lama (2a) no veículo com os parafusos
3 - Abaixar o capô (3a), fechar a porta (3b) e verificar o alinhamento e a uniformidade da abertura de contorno.

Fig. 2
1 - Pintar o pára-lama conforme o ciclo prescrito

Fig. 3
1 - Posicionar o pára-lama no veículo e colocar sem apertar os parafusos de fixação
2 - Alinhar o pára-lama verificando as linhas de contorno com a porta (2a) e capô (2b)
3 - As setas indicam os movimentos permitidos para a regulagem do pára-lama
4 - Apertar a fundo os parafusos de fixação do pára-lama

Fig. 4
1 - Aplicar o sigilante na zona indicada (conforme o ciclo prescrito)
2 - Restabelecer o tratamento em P.V.C. nas zonas indicadas (conforme o ciclo prescrito).

- Completar com a Op. 5550C22 - REPETIDOR LATERAL (um), esq. ou dir. - R.R.
- Completar com a Op. 5540B10 - FAROL - R.R.
- Completar com a Op. 7055B10 - PÁRA-CHOQUE dianteiro - R.R.
- Completar com a Op. 7055A43 - GRADE DIANTEIRA CENTRAL - R.R.
- Completar com a Op. 7055A41 - GRADE DIANTEIRA LATERAL (uma), esq. ou dir. - R.R.
- Completar com a Op. 7050B42 - PROTEÇÃO SUPLEMENTAR do vão da roda dianteira (uma), esq. ou dir. - R.R.
- Completar com a Op. 4450B10 - RODA (uma) dianteira R.R.







Pára-Lama Traseiro Esq. - Adaptação para Substit.

Retirada
- Executar a Op. 4450B10 - RODA (uma) dianteira - R.R.
- Executar a Op. 7050B43 - PROTEÇÃO SUPLEMENTAR do vão da roda traseira (uma), esq. ou dir. - R.R.
- Executar a Op. 7040B18 - REVESTIMENTO LATERAL (um), esq. ou dir. - do vão do porta-malas/plano de carga - Colocação
- Executar a Op. 7055B18 - PÁRA-CHOQUE traseiro - R.R.
- Executar a Op. 7025B66 - GUARNIÇÃO do vão do porta-malas - R.R.
- Executar a Op. 5540A44 - LANTERNA TRASEIRA (uma), esq. ou dir. - R.R.
- Executar a Op. 7025B14 - TAMPA do porta-malas - R.R.
- Executar a Op. 7025B22 - DOBRADIÇA DA TAMPA do porta-malas (uma), esq. ou dir. - R.R. com a tampa retirada
- Executar a Op. 7040B21 - REVESTIMENTO SUPERIOR do porta-malas - R.R.
- Executar a Op. 7010A34 - GUARNIÇÃO DO VÃO DA PORTA lateral traseira - R.R.
- Executar a Op. 7055A14 - CALHA do vão da porta, esq. ou dir. - R.R.
- Executar a Op. 7010A10 - PORTA lateral traseira - Regulagem do batente e eventual adaptação da guarnição
- Executar a Op. 7050A10 - BANCO TRASEIRO - R.R.
- Executar a Op. 7065B10 - CINTO de SEGURANÇA traseiro (um), esq. ou dir. - R.R.
- Executar a Op. 7035B10 - VIDRO (tipo colado) traseiro R.R. - Compreende limpeza das bordas do vidro e alojamento na carroceria
- Executar a Op. 7010A20 - PORTA lateral traseira - R.R.
- Verificar se não existem deformações nos órgãos ligados através do controle das cotas de alinhamento da carroceria, utilizando os meios adequados para verificação (Bancadas de comparação, gabaritos)
- Efetuar eventuais operações de alinhamento da carroceria.

Fig. 2
1 - Utilizar a segueta circular seguindo as linhas de corte tracejadas na figura
2 - Utilizar uma segueta pneumática seguindo as linhas de corte tracejadas na figura
3 - Seções que representam os pontos significativos a fim de permitir ao operador regular a posição e a profundidade do corte de modo a não danificar as
chapas circundantes
4 - Utilizar uma furadeira e retirar os pontos representados na figura
5 - Retirar o pára-lama do veículo

- Utilizar uma talhadeira de vibração com lâmina apropriada e retirar o P.V.C. do retalho do pára-lama traseiro do veículo
- Utilizar uma escova girante e retirar a pintura para ter acesso aos pontos de solda.

Fig. 3
1 - Utilizar uma despontadeira e retirar os pontos de solda evidenciados na figura
- Utilizar uma furadeira e retirar os pontos de solda não acessíveis à despontadeira
- Utilizar a talhadeira e martelo e retirar os pontos anteriormente fresados
2 - Retirar o retalho do revestimento do pára-lama do veículo

Fig. 4
1 - Alinhar as bordas da sede com martelo e bigorna

- Retirar os resíduos dos pontos de solda mediante esmerilhadeira de disco
- Utilizar uma escova girante para limpar as zonas anteriormente tratadas
- Aplicar a tinta eletrosoldável

Fig. 5
1 - Operar na bancada e cortar o pára-lama respeitando a exigência de manter um pedaço de chapa para a sobreposição
2 - Retirar em todo o perímetro da parte interna e externa da peça de reposição, o tratamento anticorrosivo com escova girante
3 - Executar com a furadeira, furos equidistantes ao longo da boda inferior e lateral do pára-lama e canaleta da guarnição da porta
- Aplicar a tinta eletrosoldável nas bordas em questão

Recolocação
Fig. 6
1 - Posicionar a peça de reposição no veículo e fixá-la com os alicates de pressão
2 - Remontar a guarnição do contorno da porta, batente da fechadura e porta traseira.
3 - Montar a guarnição perimetral e tampa do porta-malas
- Verificar o alinhamento
- Utilizar a segueta circular e cortar as duas bordas de chapa, de modo a obter uma perfeita linha de junção.
- Retirar a peça de reposição, o excesso das chapas e os componentes utilizados para a regulagem.

Fig. 7
1 - Posicionar o pára-lama no veículo mediante alicates de pressão
2 - Utilizar soldadeira por pontos e executar a solda nas zonas apresentadas na figura
3 - Utilizar uma soldadeira MIG para fazer a solda na coluna superior do pára-lama
4 - Utilizar a soldadeira MIG para fazer a solda de enchimento nos furos feitos anteriormente
5 - Executar a solda com deposição de latão entre o pára-lama e travessa sob o vidro traseiro
6 - Posicionar a canaleta da guarnição da porta e encher os furos executados anteriormente na peça de reposição com uma soldadeira MIG.

Fig. 8
- Corrigir com a bigorna e martelo as eventuais deformações da chapa
1 - Utilizar a esmerilhadeira para nivelar e retirar o excesso de solda

Fig. 9
1 - Aplicar a proteção antioxidante nas zonas envolvidas
- Sigilar as linhas de junção entre a peça e o veículo
- Passar à fase de pintura
2 - Aplicar a proteção de óleo ceroso dentro do pára-lama traseiro.

- Completar com a Op. 7010A20 - PORTA lateral traseira - R.R.
- Completar com a Op. 7035B10 - VIDRO (tipo colado) traseiro - R.R. - Compreende limpeza das bordas do vidro e alojamento na carroceria
- Completar com a Op. 7065B10 - CINTO de SEGURANÇA traseiro (um), esq. ou dir. - R.R.
- Completar com a Op. 7050A10 - BANCO TRASEIRO - R.R.
- Completar com a Op. 7010A10 - PORTA lateral traseira - Regulagem do batente e eventual adaptação da guarnição
- Completar com a Op. 7055A14 - CALHA do vão da porta, esq. ou dir. - R.R.
- Completar com a Op. 7010A34 - GUARNIÇÃO DO VÃO DA PORTA lateral traseira - R.R.
- Completar com a Op. 7040B21 - REVESTIMENTO SUPERIOR do porta-malas - R.R.
- Completar com a Op. 7025B22 - DOBRADIÇA DA TAMPA do porta-malas (uma), esq. ou dir. - R.R. com a tampa retirada
- Completar com a Op. 7025B14 - TAMPA do porta- malas - R.R.
- Completar com a Op. 5540A44 - LANTERNA TRASEIRA (uma), esq. ou dir. - R.R.
- Completar com a Op. 7025B66 - GUARNIÇÃO do vão do porta-malas - R.R.
- Completar com a Op. 7055B18 - PÁRA-CHOQUE traseiro - R.R.
- Completar com a Op. 7040B18 - REVESTIMENTO LATERAL (um), esq. ou dir. - do vão do porta-malas/ plano de carga - Colocação
- Completar com a Op. 7050B43 - PROTEÇÃO SUPLEMENTAR do vão da roda traseira (uma), esq. ou dir. - R.R.
- Completar com a Op. 4450B10 - RODA (uma) dianteira - R.R.












Pára-Lama Traseiro Dir. - Adaptação para Substit.

Retirada
- Executar a Op. 4450B10 - RODA (uma) dianteira - R.R.
- Executar a Op. 7050B43 - PROTEÇÃO SUPLEMENTAR do vão da roda traseira (uma), esq. ou dir. - R.R.
- Executar a Op. 7040B18 - REVESTIMENTO LATERAL (um), esq. ou dir. - do vão do porta-malas/plano de carga - Colocação
- Executar a Op. 7055B18 - PÁRA-CHOQUE traseiro - R.R.
- Executar a Op. 7025B66 - GUARNIÇÃO do vão do porta-malas - R.R.
- Executar a Op. 5540A44 - LANTERNA TRASEIRA (uma), esq. ou dir. - R.R.
- Executar a Op. 7025B14 - TAMPA do porta-malas - R.R.
- Executar a Op. 7025B22 - DOBRADIÇA DA TAMPA do porta-malas (uma), esq. ou dir. - R.R. com a tampa retirada
- Executar a Op. 7040B21 - REVESTIMENTO SUPERIOR do porta-malas - R.R.
- Executar a Op. 7010A34 - GUARNIÇÃO DO VÃO DA PORTA lateral traseira - R.R.
- Executar a Op. 7055A14 - CALHA do vão da porta, esq. ou dir. - R.R.
- Executar a Op. 7010A10 - PORTA lateral traseira - Regulagem do batente e eventual adaptação da guarnição
- Executar a Op. 7050A10 - BANCO TRASEIRO - R.R.
- Executar a Op. 7065B10 - CINTO de SEGURANÇA traseiro (um), esq. ou dir. - R.R.
- Executar a Op. 7035B10 - VIDRO (tipo colado) traseiro R.R. - Compreende limpeza das bordas do vidro e alojamento na carroceria
- Executar a Op. 1040A30 - TUBO DE INTRODUÇÃO DE COMBUSTÍVEL - R.R.
- Executar a Op. 7010A20 - PORTA lateral traseira - R.R.
- Verificar se não existem deformações nos órgãos ligados através do controle das cotas de alinhamento da carroceria, utilizando os meios adequados para verificação (Bancadas de comparação, gabaritos) - Efetuar eventuais operações de alinhamento da carroceria

Para a retirada, Executar a Op. 7090A55 - PÁRA-LAMA TRASEIRO ESQUERDO - R.R. e adaptação para substituição

Recolocação
- Limpar cuidadosamente a borda perimetral do bocal de introdução de combustível com um pano e desengraxante, esperar alguns minutos e repassar a parte engraxada com um pano enxuto
- Aplicar o primer na borda tratada anteriormente

Fig. 2
1 - Aplicar o sigilante na borda indicada na figura

Fig. 3
- Posicionar o bocal na sede do pára-lama

Fig. 4
1 - Colocar os parafusos (1a) de fixação da tampa do bocal de combustível (1b)

Fig. 5
1 - Fechar a tampa do bocal de combustível e verificar o perfeito alinhamento
2 - Fechar as aletas de fixação do bocal de introdução de combustível

- Para a recolocação, Completar com a Op. 7090A55 - PÁRA-LAMA TRASEIRO ESQUERDO - R.R. e adaptação para substituição

- Completar com a Op. 1040A30 - TUBO DE INTRODUÇÃO DE COMBUSTÍVEL - R.R.
- Completar com a Op. 7010A20 - PORTA lateral traseira - R.R.
- Completar com a Op. 7035B10 - VIDRO (tipo colado) traseiro - R.R. - Compreende limpeza das bordas do vidro e alojamento na carroceria
- Completar com a Op. 7065B10 - CINTO de SEGURANÇA traseiro (um), esq. ou dir. - R.R.
- Completar com a Op. 7050A10 - BANCO TRASEIRO - R.R.
- Completar com a Op. 7010A10 - PORTA lateral traseira - Regulagem do batente e eventual adaptação da guarnição
- Completar com a Op. 7055A14 - CALHA do vão da porta, esq. ou dir. - R.R.
- Completar com a Op. 7010A34 - GUARNIÇÃO DO VÃO DA PORTA lateral traseira - R.R.
- Completar com a Op. 7040B21 - REVESTIMENTO SUPERIOR do porta-malas - R.R.
- Completar com a Op. 7025B22 - DOBRADIÇA DA TAMPA do porta-malas (uma), esq. ou dir. - R.R. com a tampa retirada
- Completar com a Op. 7025B14 - TAMPA do porta-malas - R.R.
- Completar com a Op. 5540A44 - LANTERNA TRASEIRA (uma), esq. ou dir. - R.R.
- Completar com a Op. 7025B66 - GUARNIÇÃO do vão do porta-malas - R.R.
- Completar com a Op. 7055B18 - PÁRA-CHOQUE traseiro - R.R.
- Completar com a Op. 7040B18 - REVESTIMENTO LATERAL (um), esq. ou dir. - do vão do porta-malas/ plano de carga - Colocação
- Completar com a Op. 7050B43 - PROTEÇÃO SUPLEMENTAR do vão da roda traseira (uma), esq. ou dir. - R.R.
- Completar com a Op. 4450B10 - RODA (uma) dianteira - R.R.








Teto - Adaptação para Substit.

Retirada
- Executar a Op. 7005A20 - PORTA lateral dianteira - R.R.
- Executar a Op. 7010A20 - PORTA lateral traseira - R.R.
- Executar a Op. 7005A34 - GUARNIÇÃO DO VÃO DA PORTA lateral dianteira - R.R.
- Executar a Op. 7010A34 - GUARNIÇÃO DO VÃO DA PORTA lateral traseira - R.R.
- Executar a Op. 7045A10 - BANCO DIANTEIRO (um), esq. ou dir. - R.R.
- Executar a Op. 7050A10 - BANCO TRASEIRO - R.R.
- Executar a Op. 7040H10 - REVESTIMENTO do teto - R.R.
- Executar a Op. 7035A14 - PÁRABRISA (tipo colado) - R.R. - Compreende limpeza das bordas do vidro e alojamento na carroceria
- Executar a Op. 7035B10 - VIDRO (tipo colado) traseiro R.R. - Compreende limpeza das bordas do vidro e alojamento na carroceria
- Executar a Op. 7055A16 - GUARNIÇÃO de acabamento do teto e vãos das portas - R.R.
- Executar a Op. 7030B10 - TETO SOLAR (conjunto) - R.R. com o revestimento do teto retirado
- Afastar todos os componentes interferentes
- Verificar se não existem deformações nos órgãos ligados através do controle das cotas de alinhamento da carroceria, utilizando os meios adequados para verificação (Bancadas de comparação, gabaritos)
- Efetuar eventuais operações de alinhamento da carroceria

Fig. 2
1 - Utilizar a faca de vibração com a lâmina adequada e cortar o sigilante (1a) entre os reforços (1b) do teto (1c)
2 - Utilizar a faca e retirar o sigilante (2a) nas colunas dos pára-lamas (2b)
3 - Retirar a tinta em todo o perímetro do teto com a escova girante, para evidenciar os pontos de solda

Fig. 3
1 - Utilizar a despontadeira e retirar os pontos de solda.
2 - Utilizar um maçarico oxi-acetilênico e a escova metálica para retirar a solda nos ângulos do teto
- Utilizar uma talhadeira e martelo para retirar os pontos anteriormente fresados
3 - Retirar o teto do veículo

Fig. 4
1 - Alinhar as bordas da sede do teto com martelo e bigorna
- Retirar os resíduos dos pontos de solda mediante esmerilhadeira
- Utilizar uma escova girante para limpar as zonas anteriormente tratadas
- Aplicar a tinta eletrosoldável

Recolocação
Fig. 5 e 6
1 - Retirar em todo o perímetro da parte interna e externa da peça de reposição o tratamento anticorrosão com escova girante
- Aplicar a tinta eletrosoldável, nas partes envolvidas

- Restabelecer a sigiladura entre o teto e reforços

Fig. 7
1 - Posicionar corretamente a peça de reposição utilizando alicates de pressão
2 - Montar as portas dianteiras (2a) e traseiras (2b)
- Verificar o alinhamento e as aberturas de contorno
- Utilizar o calibre e verificar as diagonais do vão do pára-brisa e vão do vidro traseiro
3 - Executar alguns pontos de solda no teto
- Retirar as portas dianteiras e traseiras

Fig. 8
1 - Utilizar uma soldadeira por pontos e executar a solda do teto na zona do vão do pára-brisa (1a) e vão do vidro traseiro (1b)
2 - Utilizar a soldadeira por pontos e executar a solda do teto na zona da lateral direita (2a) e da lateral esquerda (2b)
3 - Executar a solda com depósito de latão mediante maçarico oxi-acetilênico em correspondência dos ângulos do teto

- Corrigir com bigorna e martelo as eventuais deformações da chapa.

Fig. 9
1 - Utilizar uma esmerilhadeira para nivelar a solda por brasagem nas zonas apresentadas na figura
2 - Utilizar uma escova girante para limpar as zonas anteriormente envolvidas pela solda.











1 - Aplicar a proteção antioxidante nas zonas envolvidas pela solda
2 - Aplicar sigilante nas zonas indicadas na figura

- Passar à fase de pintura
- Passar à fase de enceramento
- Posicionar os componentes interferentes
- Completar com a Op. 7030B10 - TETO SOLAR (conjunto) - R.R. com o revestimento do teto retirado
- Completar com a Op. 7055A16 - GUARNIÇÃO de acabamento do teto e vãos das portas - R.R.
- Completar com a Op. 7035B10 - VIDRO (tipo colado) traseiro - R.R. - Compreende limpeza das bordas do vidro e alojamento na carroceria
- Completar com a Op. 7035A14 - PÁRABRISA (tipo colado) - R.R. - Compreende limpeza das bordas do vidro e alojamento na carroceria
- Completar com a Op. 7040H10 - REVESTIMENTO do teto - R.R.
- Executar a Op. 7050A10 - BANCO TRASEIRO - R.R.
- Completar com a Op. 7045A10 - BANCO DIANTEIRO (um), esq. ou dir. - R.R.
- Completar com a Op. 7010A34 - GUARNIÇÃO DO VÃO DA PORTA lateral traseira - R.R.
- Completar com a Op. 7005A34 - GUARNIÇÃO DO VÃO DA PORTA lateral dianteira - R.R.
- Completar com a Op. 7010A20 - PORTA lateral traseira - R.R.
- Completar com a Op. 7005A20 - PORTA lateral dianteira - R.R.
