Proteções Externas - Índice Op. - Advertências
Cód. Operação Pág.

10 Pára-choque dianteiro. - r.r. 4
18 Pára-choque traseiro - r.r. 6
26 Tampa (uma), esq. ou dir. no pára-choque - r.r. 7
28 Olho de garo (um), esq. ou dir. no pára-choque 8 traseiro - r.r.
42 Proteção suplementar do vão da roda dianteira (uma), 9 esq. ou dir. - r.r.
43 Proteção suplementar do vão da roda traseira (uma), 10 esq. ou dir. - r.r.
64 Proteção contra poeira do vão do motor/vão da roda 11 dianteira (uma), esq. ou dir. - r.r.

ADVERTÊNCIAS

Operar com cuidado nos componentes de acabamento e, para evitar danos, utilizar corretamente as ferramentas previstas

Prestar atenção para evitar danos à pintura da carroceria.

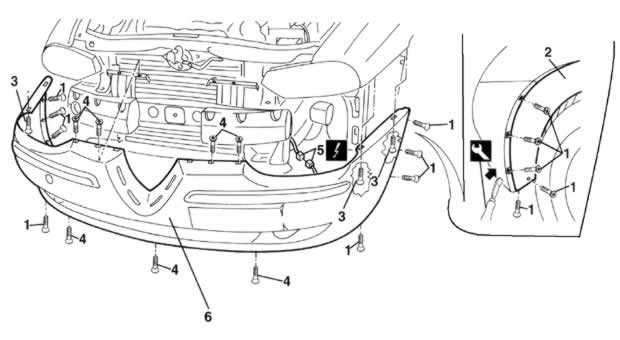

Pára-Choque Dianteiro
- Executar a Op. 7055A43 - GRADE DIANTEIRA CENTRAL - R.R.
- Executar a Op. 7055A41 - GRADE DIANTEIRA LATERAL (uma), esq. ou dir. - R.R.

1 - Operando por ambos os lados do veículo, soltar os parafusos de fixação das extremidades do pára-choque dianteiro
2 - Desencaixar a proteção suplementar do vão da roda do pára-choque dianteiro, operando com a ferramenta nas zonas dos parafusos

Denominação Código
1 Ferramenta para desencaixar 1.823.014.000

3 - Operando pelo lado inferior, soltar os parafusos de fixação do pára-choque ao pára-lama
4 - Soltar os parafusos de fixação centrais do pára-choque
5 - Deslocar ligeiramente o pára-choque e desligar a conexão elétrica

Denominação Conector
5 Conector do farol de neblina 1D50

6 - Com o auxílio de um segundo operador, retirar o pára-choque

Recolocação

- Verificar se o pára-choque não está danificado
- Ligar a conexão elétrica do chicote dos faróis de neblina
- Colocar o pára-choque
- Colocar os parafusos de fixação centrais do pára-choque
- Operando pelo lado inferior, colocar os parafusos de fixação do pára-choque ao pára-lama
- Colocar a proteção do vão da roda no pára-choque
- Colocar os parafusos de fixação das extremidades do pára-choque dianteiro
- Completar com a Op. 7055A41 - GRADE DIANTEIRA LATERAL (uma), esq. ou dir. - R.R.
- Completar com a Op. 7055A43 - GRADE DIANTEIRA CENTRAL - R.R.7055B18 - PÁRA-CHOQUE TRASEIRO - R.R.

Tampa no Pára-Choque

Retirada

1 - Desencaixar a tampa (1a) operando com uma chave de fenda com lâmina fina, introduzida na fissura (1b)
2 - Desencaixar a retenção do furo e liberar a tampa

NOTA: Prestar atenção para não danificar a pintura do pára-choque.

Recolocação

- Verificar se a tampa não está danificada
- Introduzir a retenção no furo
- Colocar a tampa em sua sede.

Olho de Gato no Pára-Choque Traseiro

Retirada

1 - Desencaixar a retenção interna apertando para fora o olho de gato
2 - Desencaixar a retenção externa
3 - Retirar o olho de gato

Recolocação

- Verificar se o olho de gato não está danificado
- Remontar o olho de gato colocando primeiramente a retenção externa e depois a retenção interna.

Proteção Suplementar do Vão da Roda Dianteira

Retirada

- Retirar a roda
1 - Soltar os parafusos
2 - Com a ferramenta adequada, desencaixar e retirar a proteção suplementar do vão da roda

Denominação Código
1 Ferramenta para desencaixar 1.823.014.000

Recolocação

- Verificar se a proteção suplementar do vão da roda não está danificada
- Colocar a proteção
- Colocar os parafusos
- Remontar a roda.

Proteção Suplementar do Vão da Roda Traseira

Retirada

1 - Soltar os parafusos
2 - Retirar a proteção suplementar

Recolocação

- Verificar se a proteção suplementar não está danificada
- Posicionar a proteção suplementar
- Colocar os parafusos.

Proteção Contra Poeira do Vão do motor

Retirada

1 - Girar a roda para fora
2 - Desencaixar o botão de retenção com a ferramenta

Denominação Código
2 Ferramenta para desencaixar 1.823.015.000

3 - Soltar os parafusos
4 - Retirar a proteção

Recolocação

- Verificar se a proteção não está danificada
- Montar a proteção fixando-a com os parafusos
- Introduzir o botão de retenção.
