Apoio de Cabeça/Apoio de Braço - Advertências

Código Denominação Pág.
08 Pinos do apoio de cabeça de um banco 3 dianteiro, esq. ou dir. - r.r.
10 Apoio de cabeça de um banco 4 dianteiro, esq. ou dir. - r.r.
14 Revestimento de um apoio de cabeça 5 do banco dianteiro, esq. ou dir - r.r.
16 Revestimento de um apoio de cabeça 6 do banco dianteiro, esq. ou dir. - r.r. com apoio retirado

ADVERTÊNCIAS
- Operar com cuidado nos componentes de acabamento e, para evitar danos, utilizar corretamente as ferramentas previstas
- Certificar-se sempre da presença do tecido entre a espuma e revestimento
- Após montar um revestimento, modelar cuidadosamente o mesmo na espuma.


Pinos do Apoio de Cabeça Dianteiro

Código Denominação Pág.
08 Pinos do apoio de cabeça de um banco 3 dianteiro, esq. ou dir. - r.r.
10 Apoio de cabeça de um banco 4 dianteiro, esq. ou dir. - r.r.
14 Revestimento de um apoio de cabeça 5 do banco dianteiro, esq. ou dir - r.r.
16 Revestimento de um apoio de cabeça 6 do banco dianteiro, esq. ou dir. - r.r. com apoio retirado

ADVERTÊNCIAS
- Operar com cuidado nos componentes de acabamento e, para evitar danos, utilizar corretamente as ferramentas previstas
- Certificar-se sempre da presença do tecido entre a espuma e revestimento
- Após montar um revestimento, modelar cuidadosamente o mesmo na espuma.

Retirada
Fig. 1
- Executar a Op. 7045B10 - APOIO DE CABEÇA de um banco dianteiro, esq. ou dir. - R.R.

1 - Soltar os parafusos
2 - Retirar a moldura
3 - Retirar os grampo metálicos

Fig. 2
1 - Retirar a estrutura (1a) da espuma (1b)
2 - Desencaixar a retenção
3 - Forçar ligeiramente para baixo a extremidade externa do pino (3a) e retirá-lo desencaixando-o do dente (3b)
- Se necessário, desencaixar o dente

Recolocação
- Verificar se os pinos não estão danificados
- Se retirado, colocar o dente
- Introduzir o pino até encaixá-lo com o dente
- Colocar a retenção
- Introduzir a estrutura na espuma
- Aplicar os grampos metálicos
- Retirar a moldura
- Colocar os parafusos
- Completar com a Op. 7045B10 - APOIO DE CABEÇA de um banco dianteiro, esq. ou dir. - R.R.





Apoio de Cabeça Dianteiro

Retirada
1 - Empurrar para trás a parte superior do apoio de cabeça e ao mesmo tempo levantá-lo até o fim de curso
2 - Girar os pinos (cerca de 45°) e retirar o apoio de cabeça

Recolocação
Fig. 2
- Verificar se o apoio de cabeça não está danificado
1 - Girar os pinos (1a) até colocar as marcas (1b) no lado dianteiro
2 - Recolocar o apoio de cabeça na sede





Revestimento de um Banco Dianteiro - Banco Ret.

Retirada
- Executar a OP. 7045A16 -REVESTIMENTO do ASSENTO de um banco dianteiro, esq. Ou dir. - R.R. com o banco retirado.
- Executar a Op. 7045A20 - REVESTIMENTO do encosto de um banco dianteiro - R.R. com o banco retirado

Recolocação
- Completar com a Op. 7045A20 - REVESTIMENTO do encosto de um banco dianteiro
- R.R. com o banco retirado
- Completar com a OP. 7045A16 -REVESTIMENTO do ASSENTO de um banco dianteiro, esq. ou dir. - R.R. com o banco retirado.

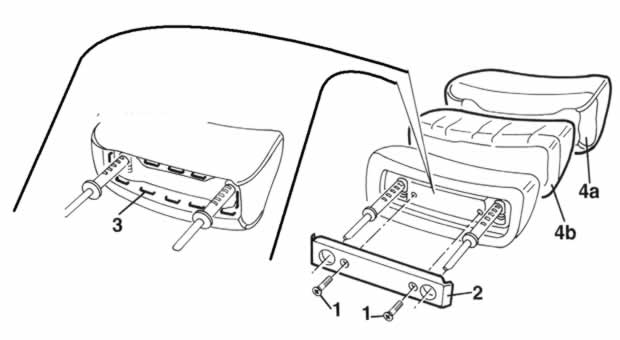

Revest. Apoio de Cabeça Dianteiro - Apoio Ret.

Retirada
1 - Soltar os parafusos
2 - Retirar a moldura
3 - Retirar os grampos metálicos
4 - Desencaixar da espuma, o revestimento (4a) do apoio de cabeça e remover a proteção (4b) de tecido

Recolocação
- Verificar se o revestimento e a proteção não estão danificados
- Colocar a proteção de tecido na espuma e o revestimento do apoio de cabeça
- Modelar o revestimento na espuma
- Aplicar os grampos metálicos
- Remontar a moldura
- Colocar os parafusos
