Teto Solar - Glossário
Vidro atérmico

Vidro colorido ou bronze para limitar a passagem de luz infravermelha e a radiação solar.

Flexível de arraste

Cremalheira flexível que, movida por um pinhão do motor elétrico, arrasta de modo sincronizado os patins sobre os quais está fixado o vidro permitindo sua translação.

Teto Solar - Descrição

O teto solar permite uma ventilação suplementar do habitáculo e garante uma rápida troca de ar, quando necessário, aumentando o conforto dos passageiros.
A parte móvel do teto é composta de um painel de vidro e de uma persiana deslizante interna, que entra dentro do revestimento do teto. A persiana é acionável também manualmente e assegura proteção contra os raios solares.
O sistema é acionado por um interruptor, localizado próximo à luz interna dianteira, que comanda o motor cm duas diferentes modalidades de funcionamento.
Apertando uma extremidade do interruptor, realiza-se o levantamento tipo "compasso" do teto; apertando a outra extremidade do interruptor, aciona-se a abertura deslizante do teto e o conseqüente arraste da persiana. Soltando o interruptor, o teto pára na posição em que se encontra; quando o teto for novamente fechado, a persiana é acompanhada por um pequeno trecho pelo painel
que avança.

Todo o sistema é constituído por um único grupo que compreende :
- a central A, que comanda o funcionamento do teto;
- o motor de acionamento C;
- o interruptor de comando B;
- os fim de curso D, colocados em uma luva externa ao motor, que asseguram o desligamento do mesmo, com o teto aberto ou fechado.

O circuito do teto solar é protegido por um fusível específico, e controlado por um relé que alimenta outros serviços sob chave. O fusível está colocado fora da caixa de fusíveis, e o relé do lado direito sob o painel. O teto solar é acionável somente com a chave em MAR.

O teto solar é acionado eletricamente com uma placa de fechamento de vidro atérmico com redução da transmissão luminosa e energética. No interior existe uma persiana rígida deslizante acionável manualmente. O interruptor de comando está colocado ao lado da luz interna do habitáculo e, através de uma central de controle, aciona o motor elétrico. O motor aciona os dois flexíveis de arraste que são fixados a carrinhos tipo pantógrafo que movimentam o vidro.

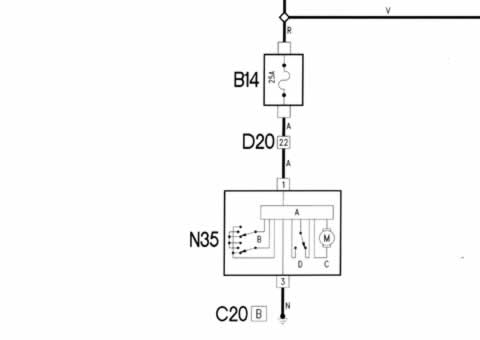

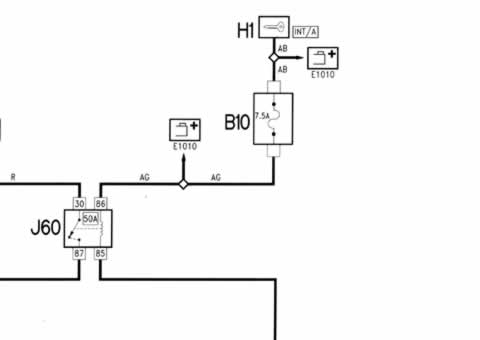

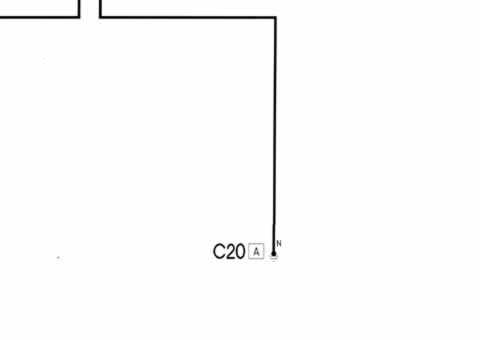

Teto Solar - Esquema Elétrico

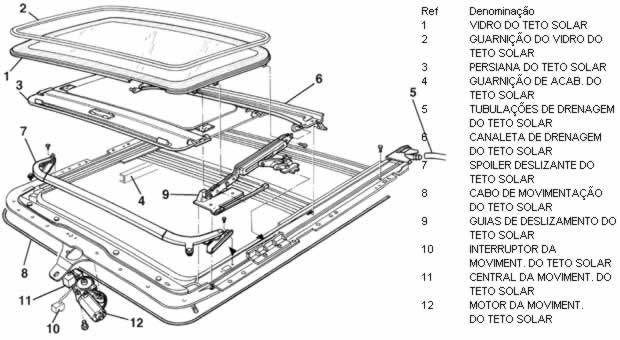

Teto solar - Localização dos componentes

Teto Solar (conj.) - Revest. Teto Ret.

Retirada

1 - Desligar a conexão elétrica do teto solar

Denominação Conector
1 Motor do teto solar N35

2 - Desligar os tubos de drenagem de água

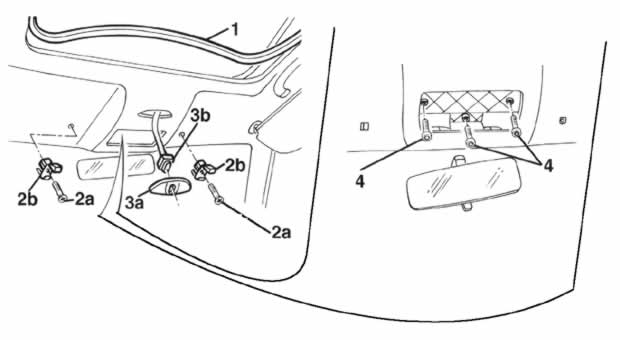

3 - Soltar os parafusos
4 - Soltar as porcas de fixação perimetral da estrutura do teto solar
5 - Retirar a estrutura do teto solar (5a) e remover os suportes (5b).

Recolocação

Verificar se os componentes do teto solar não estão danificados
- Reposicionar a estrutura do teto solar e os suportes
- Colocar as porcas de fixação perimetral e os parafusos laterais
- Ligar os tubos de drenagem
- Ligar a conexão elétrica
- Após a remontagem do teto, executar a Op.
Completar com a Op. 7030B17 - VIDRO do teto solar - Alinhamento

Teto Solar (conj.)
Retirada

- Executar a Op. 7065C68 - ESPELHO RETROVISOR INTERNO - R.R.
- Executar a Op. 7040E40 - GRUPO DA LUZ INTERNA - R.R.
- Executar a Op. 7040E16 - LUZ INTERNA TRASEIRA - R.R
- Executar a Op. 7065C34 - PÁRA-SOL (um), esq. ou dir. - R.R. (lado esquerdo e direito)
- Executar a Op. 7065C30 - MAÇANETA / APOIO (uma), esq. ou dir. interna do habitáculo - R.R. (todas)
- Executar a Op. 7040H30 - REVESTIMENTO DA COLUNA DIANTEIRA (um), esq. ou dir. - R.R. (lado esquerdo e direito)
- Executar a Op. 7040H38 - ELEMENTO SUPERIOR DO REVESTIMENTO DA COLUNA CENTRAL (um), esq. ou dir. - R.R. (lado esquerdo e direito)
- Executar a Op. 7050A20 - ASSENTO do banco único traseiro - R.R.
- Executar a Op. 7050B10 - APOIO DE CABEÇA (um), esq. ou dir. do banco traseiro - R.R. (lado esquerdo e direito).
- Executar a Op. 7050A19 - ENCOSTO DO BANCO TRASEIRO - R.R.
- Executar a Op. 7040H42 - REVESTIMENTO DA COLUNA TRASEIRA (um), esq. ou dir. - R.R. (lado esquerdo e direito)
- Executar a Op. 7030B34 - GUARNIÇÃO DE ACABAMENTO do vão do teto solar - R.R.
- Executar a Op. 7030B64 - INTERRUPTOR de comando do teto solar - R.R.
- Executar a Op. 7040H16 - REVESTIMENTO do teto para versões com teto solar - R.R.
- Executar a Op. 7030B10 - TETO SOLAR (conjunto) - R.R. com o revestimento do teto retirado

Recolocação

- Completar com a Op. 7030B10 - TETO SOLAR (conjunto) - R.R. com o revestimento do teto retirado
- Completar com a Op. 7040H16 - REVESTIMENTO do teto para versões com teto solar - R.R.
- Completar com a Op. 7030B64 - INTERRUPTOR de comando do teto solar - R.R.
- Completar com a Op. 7030B34 - GUARNIÇÃO DE ACABAMENTO do vão do teto solar - R.R.
- Completar com a Op. 7040H42 - REVESTIMENTO DA COLUNA TRASEIRA (um), esq. ou dir. - R.R. (lado esquerdo e direito)
- Completar com a Op. 7050A19 - ENCOSTO DO BANCO TRASEIRO - R.R.
- Completar com a Op. 7050B10 - APOIO DE CABEÇA (um), esq. ou dir. do banco traseiro - R.R. (lado esquerdo e direito).
- Completar com a Op. 7050A20 - ASSENTO do banco único traseiro - R.R.
- Completar com a Op. 7040H38 - ELEMENTO SUPERIOR DO REVESTIMENTO DA COLUNA CENTRAL (um), esq. ou dir. - R.R. (lado esquerdo e direito)
- Completar com a Op. 7040H30 - REVESTIMENTO DA COLUNA DIANTEIRA (um), esq. ou dir. - R.R. (lado esquerdo e direito)
- Completar com a Op. 7065C30 - MAÇANETA / APOIO (uma), esq. ou dir. interna do habitáculo - R.R. (todas)
- Completar com a Op. 7065C34 - PÁRA-SOL (um), esq. ou dir. - R.R. (lado esquerdo e direito)
- Completar com a Op. 7040E16 - LUZ INTERNA TRASEIRA - R.R
- Completar com a Op. 7040E40 - GRUPO DA LUZ INTERNA - R.R.
- Completar com a Op. 7065C68 - ESPELHO RETROVISOR INTERNO - R.R.

Teto Solar - Conj. Ret.

Desmontagem

- Executar a Op. 7030B45 - FLEXÍVEL DE MOVIMENTAÇÃO (um), esq. ou dir. - R.R. com o conjunto do teto solar retirado

1 - Com a ferramenta apropriada, apertar para dentro os patins (1a), desencaixá-los das guias e retirar a persiana (1b)

Denominação Código
1 Ferramenta para desencaixar 1.823.015.000

2 - Soltar os parafusos (2a) e retirar o spoiler (2b)
3 - Retirar a canaleta de drenagem
4 - Soltar e retirar os deslizadores

Remontagem

- Verificar se os vários componentes não estão danificados
- Introduzir os deslizadores nas relativas guias
- Posicionar na sede, a canaleta de drenagem
- Montar o spoiler fixando-o com os parafusos
- Montar a persiana verificando se os patins se posicionam corretamente
- Completar com a Op. 7030B45 - FLEXÍVEL DE MOVIMENTAÇÃO (um), esq. ou dir. - R.R. com o conjunto do teto solar retirado
- Verificar a funcionalidade dos vários componentes operando manualmente no pino do pinhão do motor e colocando o vidro nas várias posições permitidas.

Vidro Teto Solar - Alinhamento

1 - Colocar o teto solar na posição de fechamento e abrir a persiana deslizante.
2 - Afrouxar os parafusos
3 - Regular a posição do vidro com o perfil do teto
As setas indicam os movimentos permitidos.

- Apertar os parafusos de fixação do vidro
- Experimentar o regular funcionamento do teto solar nos movimentos previstos

Retirada

- Executar a Op. 7030B18 - VIDRO do teto solar - R.R.
1 - Colocar os deslizadores na posição de abertura
2 - Colocar a persiana na posição de fechamento

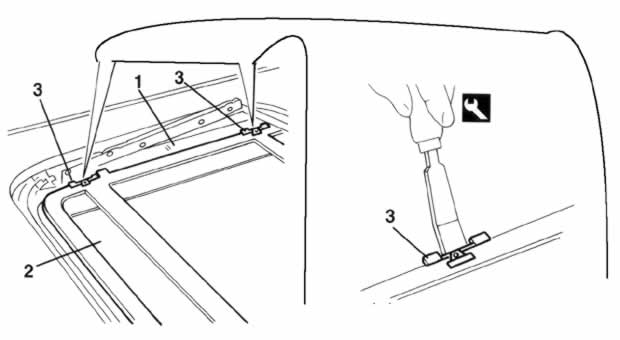

3 - Com a ferramenta adequada, apertar ligeiramente para fora os patins desencaixando-os das guias.

Denominação Código
1 Ferramenta para desencaixar 1.823.014.000

- Retirar a persiana

Recolocação

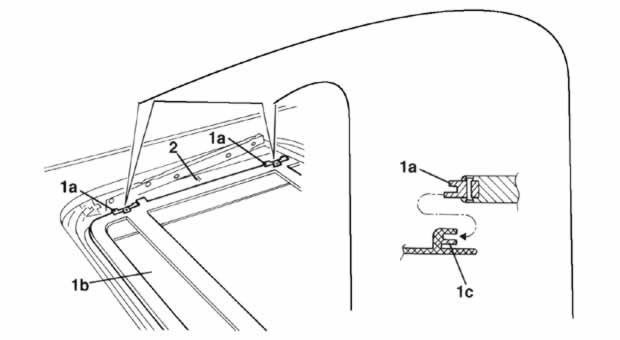

1 - Com a ferramenta adequada, remontar os patins (1a) da persiana (1b) em suas guias (1c)

Na figura está ilustrada a correta introdução dos patins nas guias

Denominação Código
1 Ferramenta para desencaixar 1.823.014.000

2 - Colocar os deslizadores na posição de abertura em compasso

- Completar com a Op. 7030B18 - VIDRO do teto solar - R.R.
- Experimentar o regular funcionamento da persiana do teto solar

Teto solar - Guarnição de Acab. do vão

Retirada

- Abrir a persiana e colocar o teto solar na posição de abertura
1 - Desencaixar a guarnição (1a) começando pela junção (1b) no lado traseiro

Recolocação

- Verificar se a guarnição não está danificada
- Colocar a guarnição começando pela junção que deve encontrar-se no centro do lado traseiro
- Experimentar o correto funcionamento do teto solar

Retirada

- Executar a Op. 7030B18 - VIDRO do teto solar - R.R.
1 - Colocar a persiana na posição de fechamento
2 - Operando por ambos os lados, desligar os pinos
3 - Deslizar manualmente a canaleta para a frente
4 - Com uma chave de fenda, desencaixar o patins (4a) da guia (4b) e em seguida, após desencaixar o outro patins, retirar a canaleta de drenagem

Recolocação

- Verificar se a canaleta e os pinos de fixação não estão danificados
- Introduzir a cnaleta e colocar os patins nas guias Deslizar a canaleta para trás
- Ligar os pinos
- Colocar a persiana na posição de abertura
- Completar com a Op. 7030B18 - VIDRO do teto solar - R.R.
- Experimentar o regular funcionamento da persiana e do teto solar

Teto solar - Guia de deslizamento

Retirada

- Executar a Op. 7065C68 - ESPELHO RETROVISOR INTERNO - R.R.
- Executar a Op. 7040E40 - GRUPO DA LUZ INTERNA - R.R.
- Executar a Op. 7040E16 - LUZ INTERNA TRASEIRA - R.R
- Executar a Op. 7065C34 - PÁRA-SOL (um), esq. ou dir. - R.R. (lado esquerdo e direito)
- Executar a Op. 7065C30 - MAÇANETA / APOIO (uma). esq. ou dir. interna do habitáculo - R.R. (todas)
- Executar a Op. 7040H30 - REVESTIMENTO DA COLUNA DIANTEIRA (um), esq. ou dir. - R.R. (lado esquerdo e direito)
- Executar a Op. 7040H38 - ELEMENTO SUPERIOR DO REVESTIMENTO DA COLUNA CENTRAL (um), esq. ou dir. - R.R. (lado esquerdo e
direito)
- Executar a Op. 7050A20 - ASSENTO do banco único traseiro - R.R.
- Executar a Op. 7050B10 - APOIO DE CABEÇA (um), esq. ou dir. do banco traseiro - R.R. (lado esquerdo e direito).
- Executar a Op. 7050A19 - ENCOSTO DO BANCO TRASEIRO - R.R.
- Executar a Op. 7040H42 - REVESTIMENTO DA COLUNA TRASEIRA (um), esq. ou dir. - R.R. (lado esquerdo e direito)
- Executar a Op. 7030B34 - GUARNIÇÃO DE ACABAMENTO do vão do teto solar - R.R.
- Executar a Op. 7030B64 - INTERRUPTOR de comando do teto solar - R.R.
- Executar a Op. 7040H16 - REVESTIMENTO do teto para versões com teto solar -R.R.
- Executar a Op. 7030B10 - TETO SOLAR (conjunto) - R.R. com o revestimento do teto retirado
- Colocar manualmente, operando no pino do pinhão do motor, o vidro na posição de abertura em compasso
1 - Soltar os parafusos
2 - Retirar o vidro
3 - Soltar os parafusos de fixação (3a) e desencaixar o motor (3b) dos flexíveis de movimentação.
4 - Desligar os pinos (4a) da canaleta de drenagem (4b)
5 - Retirar a canaleta das guias
6 - Soltar o parafuso de fim de curso traseiro
7 - Retirar o sigilante entre o terminal de descarga de água e guia
8 - Retirar o terminal de descarga de água
9 - Translar para trás o deslizador até poder desencaixar o flexível de movimentação

- Retirar o deslizador

Recolocação

- Verificar se o deslizador não está danificado ou gasto.
1 - Verificar se os patins de deslizamento estão perfeitamente alojados em suas sedes.

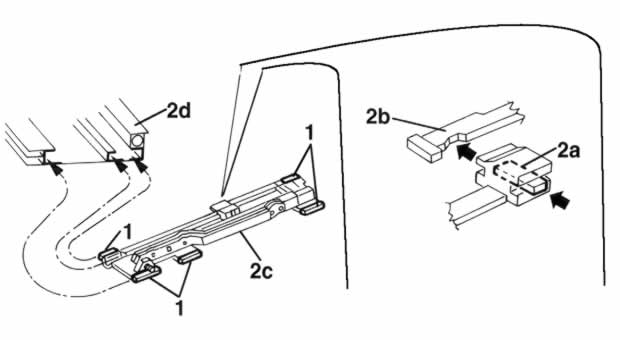

2 - Alojar a trava (2a) na sede (2b) e nesta condição, introduzir o deslizador (2c) na guia (2d).

- Introduzir na sede de deslizamento, o flexível de movimentação
- Encaixar o flexível de movimentação no deslizador
- Remontar o terminal de descarga de água
- Aplicar o sigilante poliuretânico e em seguida nivelá-lo para permitir a passagem de água
- Colocar o parafuso de fim de curso traseiro
- Introduzir a canaleta nas guias.
- Ligar os pinos da canaleta de drenagem

1 - Operando em ambas as guias, colocar manualmente os deslizadores (1a) no fim de curso dianteiro (1b) (posição de abertura em compasso)

1 - Antes de remontar o motor, ligá-lo com a conexão elétrica (1a) e girar o cammes (1b) até colocar o seu ponto S em correspondência do microinterruptor (1c). A rotação deve ocorrer no sentido anti-horário passando primeiramente pelo ponto C.

- Montar o motor fixando-o com os parafusos
- Montar o vidro fixando-o com os parafusos
- Colocar manualmente o vidro na posição de fechamento operando no pino do pinhão do motor.
- Completar com a Op. 7030B10 - TETO SOLAR (conjunto) - R.R. com o revestimento do teto retirado
- Completar com a Op. 7040H16 - REVESTIMENTO do teto para versões com teto solar - R.R.
- Completar com a Op. 7030B64 - INTERRUPTOR de comando do teto solar - R.R.
- Completar com a Op. 7030B34 - GUARNIÇÃO DE ACABAMENTO do vão do teto solar - R.R.
- Completar com a Op. 7040H42 - REVESTIMENTO DA COLUNA TRASEIRA (um), esq. ou dir. - R.R. (lado esquerdo e direito)
- Completar com a Op. 7050A19 - ENCOSTO DO BANCO TRASEIRO - R.R.
- Completar com a Op. 7050B10 - APOIO DE CABEÇA (um), esq. ou dir. do banco traseiro - R.R. (lado esquerdo e direito).
- Completar com a Op. 7050A20 - ASSENTO do banco único traseiro - R.R.
- Completar com a Op. 7040H38 - ELEMENTO SUPERIOR DO REVESTIMENTO DA COLUNA CENTRAL (um), esq. ou dir. - R.R. (lado esquerdo e direito)
- Completar com a Op. 7040H30 - REVESTIMENTO DA COLUNA DIANTEIRA (um), esq. ou dir. - R.R. (lado esquerdo e direito)
- Completar com a Op. 7065C30 - MAÇANETA / APOIO (uma), esq. ou dir. interna do habitáculo - R.R. (todas)
- Completar com a Op. 7065C34 - PÁRA-SOL (um), esq. ou dir. - R.R. (lado esquerdo e direito)
- Completar com a Op. 7040E16 - LUZ INTERNA TRASEIRA - R.R
- Completar com a Op. 7040E40 - GRUPO DA LUZ INTERNA - R.R.
- Completar com a Op. 7065C68 - ESPELHO RETROVISOR INTERNO - R.R.

Teto solar (conj.) - Alinhamento de Colocação

- Referir-se à Op. 7030B18 - VIDRO do teto solar - R.R.
- Referir-se à Op. 7040E40 - GRUPO DA LUZ INTERNA - R.R.
- Referir-se à Op. 7030B70- MOTOR da movimentação do teto solar - r.r.
1 - Operando em ambas as guias, colocar manualmente os deslizadores (1a) no fim de curso dianteiro (1b) (posição de abertura em compasso)

Teto solar - Interruptor de Comando

Retirada

- Executar a Op. 7040E40 - GRUPO DA LUZ INTERNA - R.R.
- Referir-se à Op. 7030B70 - MOTOR da movimentação do teto solar - r.r.

1 - Desligar os cabos elétricos da base da central
2 - Retirar o interruptor

Recolocação

- Verificar se o interruptor não está danificado
- Se necessário, experimentar eletricamente o interruptor.
- Ligar os cabos do interruptor
- Completar com-se à Op. 7030B70 MOTOR da movimentação do teto solar - r.r.
- Completar com a Op. 7040E40 - GRUPO DA LUZ INTERNA - R.R.

Teto solar - Central de Movimentação

Retirada

- Executar a Op. 7040E40 - GRUPO DA LUZ INTERNA - R.R.
- Referir-se à Op. 7030B70 MOTOR da movimentação do teto solar - r.r.
1 - Desligar a central do relativo conector

Recolocação

- Verificar se a central não está danificada
- Ligar a central à conexão
- Completar com-se à Op. 7030B70 MOTOR da movimentação do teto solar - r.r.
- Completar com a Op. 7040E40 - GRUPO DA LUZ INTERNA - R.R.

Teto solar - Motor de Movimentação
Retirada

- Executar a Op. 7040E40 - GRUPO DA LUZ INTERNA - R.R.
- Colocar o teto solar na posição de abertura em compasso
1 - Desencaixar o lado dianteiro da guarnição do vão do teto solar
2 - Soltar os parafusos (2a) e retirar os apoios (2b) dos pára-sóis
3 - Desencaixar a moldura (3a) do interruptor do teto solar e desencaixar o interruptor (3b) da moldura.
4 - Soltar os três parafusos dianteiros de fixação do revestimento do teto.

1 - Desligar a conexão elétrica do motor

Denominação Conector
1 Motor do teto solar N35

2 - Soltar os parafusos de fixação do motor
3 - Retirar o motor completo com a central e interruptor
- Se necessário, desligar os cabos elétricos da base da central

Recolocação

- Verificar se o motor não está danificado
- Se necessário, verificar as ligações entre o motor e, central e interruptor
- Se desligados, religar os cabos elétricos à base da central.
1 - Antes de remontar o motor, ligá-lo à conexão elétrica (1a) e girar o cammes (1b) até colocar seu ponto S em correspondência do microinterruptor.

A rotação deve ocorrer no sentido anti-horário passando primeiramente pelo ponto C.

- Reposicionar o motor
- Colocar os parafusos
- Experimentar a funcionalidade do teto solar
- Colocar os parafusos de fixação do revestimento do teto
- Introduzir o interruptor na moldura e colocá-la no revestimento do teto.
- Montar os apoios dos pára-sóis
- Colocar a guarnição do vão do teto solar
- Acionar o motor verificando o regular funcionamento do teto solar
- Completar com a Op. 7040E40 - GRUPO DA LUZ INTERNA - R.R.
