Trav. e Fech. Centralizado - Índice das op.
Cód. Operação Pág.

20 Conjunto motor/fechadura do travamento de uma porta 3 traseira esq. ou dir. - r.r. com o painel da porta e estrutura de suporte retirados
21 Conjunto motor/fechadura do travamento de uma porta 6 traseira esq. ou dir. - r.r.
40 Central da instalação elétrica do travamento das portas - 7 r.r. após verificação da instalação
62 Receptor para controle remoto do fechamento 8 centralizado - r.r. com o conjunto da luz interna retirado

PRECAUÇÕES

Antes de intervir na instalação elétrica (conectores, componentes elétricos, chicotes, etc.), DESLIGAR A BATERIA.

Cj. Motor/Fech. do Trav. das Portas tras. - Painel Ret.

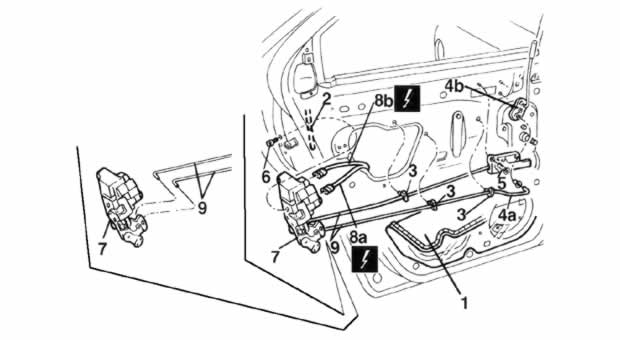

Retirada

1 - Levantar o quanto necessário a parte superior da proteção reparo de água.
2 - Desligar pelo lado da fechadura, o tirante de ligação com a maçaneta externa.
3 - Liberar da estrutura da porta, as molas de guia dos tirantes
4 - Desligar o tirante (4a) do comando (4b)
5 - Soltar os parafusos de fixação da maçaneta interna
6 - Soltar os parafusos de fixação da fechadura
7 - Deslocar ligeiramente a fechadura
8 - Desligar as conexões elétricas (8a, 8b) e retirar a fechadura

Denominação Conector
8a Motoredutor da fechadura da. N55A porta traseira esquerda
8b Motoredutor da fechadura da. N55B porta traseira esquerda
8a Motoredutor da fechadura da. N56A porta traseira direita
8b Motoredutor da fechadura da. N56B porta traseira direita

9 - Se necessário, separar os dois tirantes da fechadura

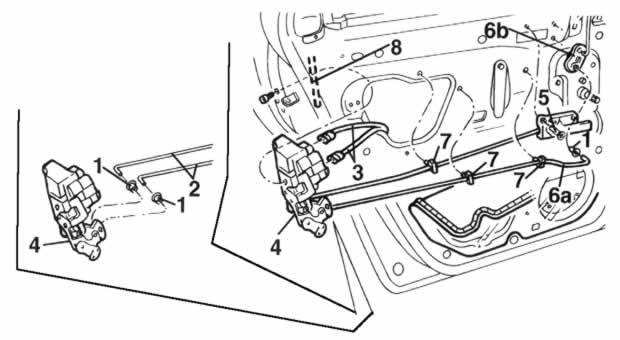

Recolocação

- Verificar se a fechadura não apresenta danos
1 - Substituir todas as buchas de retenção dos tirantes desligados
2 - Se desligados, ligar os dois tirantes à fechadura
3 - Ligar as conexões elétricas
4 - Montar a fechadura e fixá-la com os parafusos
5 - Colocar os parafusos de fixação da maçaneta interna
6 - Ligar o tirante (6a) ao comando (6b)
7 - Fixar as molas de guia dos tirantes
8 - Ligar pelo lado da fechadura, o tirante de ligação com a maçaneta externa

- Experimentar a funcionalidade da fechadura acionando a maçaneta externa
- Posicionar corretamente a parte superior da proteção reparo de água.
Fazer aderir com cuidado o cordão adesivo à estrutura da porta; se o adesivo não estiver mais adequado para garantir uma perfeita adesão, é necessário substituir a proteção reparo de água.

Cj. Motor/Fech. do Trav. das Portas tras.
Retirada

- Executar a Op. 7010C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta traseira (uma) esq. ou dir. - R.R.
- Executar a Op. 7010E38 - APOIO DE BRAÇO INTERNO da porta traseira - R.R.
- Executar a Op. 7010E34 - MOLDURA interna ou externa na estrutura da porta traseira - R.R.
- Executar a Op. 7010E22 - GRADE do alto falante no painel da porta traseira (uma), esq. ou dir. - R.R.
- Executar a Op. 5570T96 - ALTO FALANTE LATERAL TRASEIRO (um), esq. ou dir. - R.R.
- Executar a Op. 7010E11 - PAINEL INTERNO de uma porta traseira, esq. ou dir. - R.R. com componentes interferentes retirados.
- Executar a Op. 7005N20 - CONJUNTO MOTOR / FECHADURA do travamento das portas de uma porta traseira, esq. ou dir. -R.R. com o painel da porta e estrutura de suporte retirados

Recolocação

- Completar com a Op. 7005N20 - CONJUNTO MOTOR / FECHADURA do travamento das portas de uma porta traseira, esq. ou dir. R.R. com o painel da porta e estrutura de suporte retirados
- Completar com a Op. 7010E11 - PAINEL INTERNO de uma porta traseira, esq. ou dir. - R.R. com componentes interferentes retirados.
- Completar com a Op. 5570T96 - ALTO FALANTE LATERAL TRASEIRO (um), esq. ou dir. - R.R.
- Completar com a Op. 7010E22 - GRADE do alto falante no painel da porta traseira (uma) , esq. ou dir. - R.R.
- Completar com a Op. 7010D38 - MAÇANETA/LUVA do LEVANTADOR mecânico do vidro da porta traseira (uma), esq. ou dir. - R.R.
- Completar com a Op. 7010E34 - MOLDURA interna ou externa na estrutura da porta traseira - R.R.
- Completar com a Op. 7010E38 - APOIO DE BRAÇO INTERNO da porta traseira - R.R.
- Completar com a Op. 7010C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta traseira (uma) esq. ou dir. - R.R.

Central da Inst. Elétrica do Trav. das Portas tras.
- Referir-se à Op. 5505A18 - CENTRAL MULTI SERVIÇOS integrados - R.R.

Receptor do Controle Remoto do fech. centralizado
- Referir-se à Op. 5580E30 - RECEPTOR do controle remoto do ANTIFURTO - R.R.
