Levant. Vidros Traseiros - Descrição
LEVANTADORES DOS VIDROS TRASEIROS

DESCRIÇÃO

O acionamento dos levantadores elétricos para os vidros traseiros é feito tanto através dos interruptores colocados na porta dianteira do lado do motorista como através dos interruptores colocados em cada porta traseira.
O funcionamento dos levantadores traseiros é manual (o vidro sobe / desce somente com a tecla apertada).
Por razões de segurança, um interruptor de "travamento", localizado na porta dianteira do lado do motorista, permite a exclusão da alimentação de todos os interruptores, de modo a impedir o acionamento indesejado pelos passageiros traseiros, como por exemplo, na presença de crianças.
O circuito dos levantadores dos vidros traseiros é protegido por um específico fusível, e controlado por um interruptor que alimenta outros serviços "sob chave".
O fusível está colocado fora da caixa de fusíveis, e o relé está colocado no lado direito sob o painel.
O funcionamento dos levantadores dos vidros traseiros é feito exclusivamente com a chave em MAR.
A iluminação dos interruptores de comando é feita com a chave em MAR.

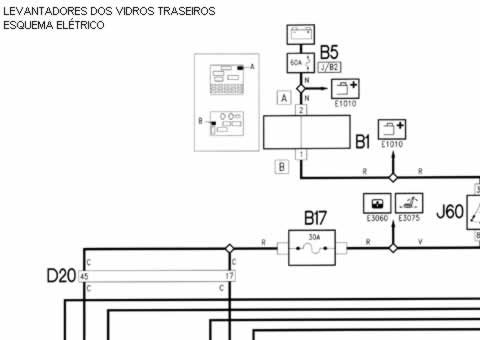

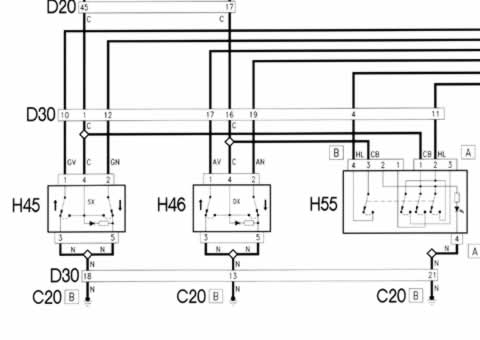

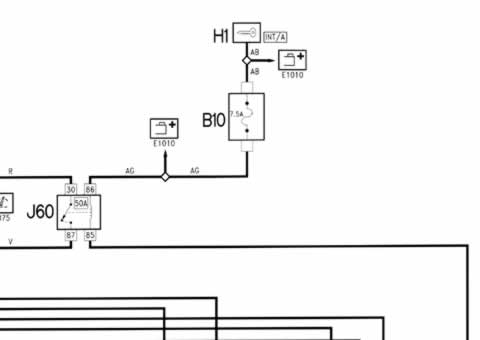

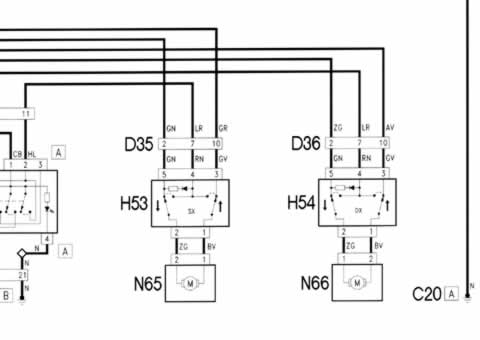

Levant. Vidros Traseiros - Esquema

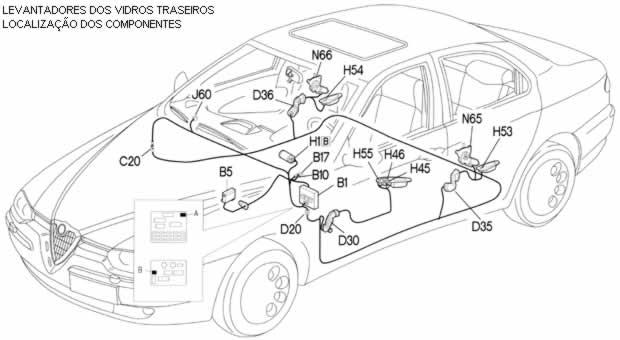

Levant. Vidros Traseiros - Loc. Componentes

Precauções
PRECAUÇÕES
Antes de intervir na instalação elétrica (conectores, componentes elétricos, chicotes, etc.) DESLIGAR A BATERIA

Interruptor do Levantador do Vidro Traseiro

Retirada

- Executar aOp. 7010E38 - APOIO DE BRAÇO INTERNO da porta traseira - R.R.
1 - Desencaixar o interruptor do levantador do vidro.

Recolocação

- Verificar a funcionalidade do interruptor. Se necessário, experimentar eletricamente o interruptor.
- Colocar o interruptor.
- Completar com a Op. 7010E38 - APOIO DE BRAÇO INTERNO da porta traseira - R.R.
- Experimentar a funcionalidade do levantador do vidro

Retirada

- Executar aOp. 7010E38 - APOIO DE BRAÇO INTERNO da porta traseira - R.R.
1 - Desencaixar o interruptor de consenso

Recolocação

- Verificar a funcionalidade do interruptor. Se necessário, experimentar eletricamente o interruptor.
- Colocar o interruptor.
- Completar com a Op. 7010E38 - APOIO DE BRAÇO INTERNO da porta traseira - R.R.
- Experimentar a funcionalidade do dispositivo.

Levant. Elétrico do Vidro Tras. - Ret./Recoloc.
Retirada

- Executar a Op. 7010A04 - PROTEÇÃO REPARO DE ÁGUA da porta traseira - R.R. ou colocação com o painel da porta retirado
- Executar a Op. 7010D30 - RASPA VIDRO (interno) (um), esq. ou dir. do VIDRO da porta traseira - R.R.

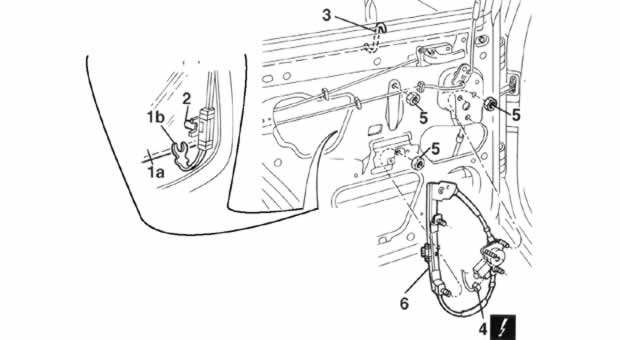

1 - Colocar o vidro (1a) a cerca de 1/3 de abertura e desligar a trava de segurança (1b) do vidro.
2 - Colocar o vidro a cerca de 2/3 de abertura e desligá-lo do pino de arraste.
3 - Levantar manualmente o vidro até a posição de fechamento; a fim de evitar o abaixamento acidental do vidro, introduzir um gancho de sustentação como indicado na figura.
4 - Desligar a conexão elétrica do motor do levantador do vidro.

Denominação Conector
4 Motor do levantador do vidro traseiro esquerdo N66

5 - Soltar as porcas de fixação do levantador do vidro.
6 - Retirar o levantador do vidro da estrutura da porta.

Recolocação

Verificar a integridade do dispositivo de levantamento do vidro e a funcionalidade do motor.
- Remontar o levantador do vidro na estrutura da porta fixando-o com os parafusos.
- Ligar a conexão elétrica do motor do levantador do vidro.
- Retirar o gancho de sustentação do vidro.
- Colocar o vidro a cerca de 2/3 de abertura e em seguida ligá-lo ao pino de arraste.
- Colocar o vidro a cerca de 1/3 de abertura e em seguida ligar a trava de segurança do vidro.
- Executar a Op. 7010D30 - RASPA VIDRO (interno) (um), esq. ou dir. do VIDRO da porta traseira - R.R.
- Experimentar o regular funcionamento do levantador do vidro.
- Completar com a Op. 7010A04 - PROTEÇÃO REPARO DE ÁGUA da porta dianteira - R.R. ou substituição com o painel da porta retirado

- Executar a Op. 7010C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta traseira (uma) esq. ou dir. - R.R.
- Executar a Op. 7010E38 - APOIO DE BRAÇO INTERNO da porta traseira - R.R.
- Executar a Op. 7010E34 - MOLDURA interna ou externa na estrutura da porta traseira - R.R.
- Executar a Op. 7010E22 - GRADE do alto falante no painel da porta traseira (uma), esq. ou dir. - R.R.
- Executar a Op. 5570T96 - ALTO FALANTE LATERAL TRASEIRO (um), esq. ou dir. - R.R.
- Executar a Op. 7010E11 - PAINEL INTERNO de uma porta traseira, esq. ou dir. - R.R. com componentes interferentes retirados.
- Executar a Op. 7010A04 - PROTEÇÃO REPARO DE ÁGUA da porta traseira - R.R. ou colocação com o painel da porta retirado
- Executar a Op. 7010D30 - RASPA VIDRO (interno) (um), esq. ou dir. do VIDRO da porta traseira - R.R.
- Executar a Op. 7010M20 - LEVANTADOR elétrico do vidro de uma porta traseira, esq. ou dir. - R.R.. com o painel da porta / estrutura de suporte retirados

Recolocação

- Completar com a Op. 7010M20 - LEVANTADOR elétrico do vidro de uma porta traseira, esq. ou dir. - R.R.. com o painel da porta / estrutura de suporte retirados
- Completar com a Op. 7010D30 - RASPA VIDRO (interno) (um), esq. ou dir. do VIDRO da porta traseira - R.R.
- Completar com a Op. 7010A04 - PROTEÇÃO REPARO DE ÁGUA da porta traseira - R.R. ou colocação com o painel da porta retirado
- Completar com a Op. 7010E11 - PAINEL INTERNO de uma porta traseira, esq. ou dir. - R.R. com componentes interferentes retirados
- Completar com a Op. 5570T96 - ALTO FALANTE LATERAL TRASEIRO (um), esq. ou dir. - R.R.
- Completar com a Op. 7010E22 - GRADE do alto falante no painel da porta traseira (uma) , esq. ou dir. - R.R.
- Completar com a Op. 7010C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta traseira (uma) esq. ou dir. - R.R.

Mecanismo do Levant. Elét. do Vidro Tras. - Verific.

- Referir-se à Op. 7010A04 - PROTEÇÃO REPARO DE ÁGUA da porta traseira - R.R. ou colocação com o painel da porta retirado

1 - Verificar a correta fixação do levantador do vidro.

- Verificar a funcionalidade do mecanismo do levantador do vidro
- Referir-se à Op. 7010A04 - PROTEÇÃO REPARO DE ÁGUA da porta traseira - R.R. ou colocação com o painel da porta retirado

- Referir-se à Op. 7010C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta traseira (uma) esq. ou dir. - R.R.
- Referir-se à Op. 7010E38 - APOIO DE BRAÇO INTERNO da porta traseira - R.R.
- Referir-se à Op. 7010E34 - MOLDURA interna ou externa na estrutura da porta traseira - R.R.
- Referir-se à Op. 7010E22 - GRADE do alto falante no painel da porta traseira (uma) , esq. ou dir. - R.R.
- Referir-se à Op. 5570T96 - ALTO FALANTE LATERAL TRASEIRO (um), esq. ou dir. - R.R.
- Referir-se à Op. 7010E11 - PAINEL INTERNO de uma porta traseira, esq. ou dir. - R.R. com componentes interferentes retirados.
- Referir-se à Op. 7010A04 - PROTEÇÃO REPARO DE ÁGUA da porta traseira - R.R. ou colocação com o painel da porta retirado
- Referir-se à Op. 7010M24 - MECANISMO do LEVANTADOR elétrico do vidro de uma porta traseira, esq. ou dir. - Verificação da orientação e fixação com o painel da porta retirado.
