Portas Tras. - Acab. - Índice das Operações
Cód. Operação Pág.

10 Painel interno da porta traseira - r.r. ou substituição 3
11 Painel interno de uma porta traseira, esq. ou dir. - r.r. 4 com os componentes interferentes retirados
22 Grade do alto falante no painel da porta traseira 6 (uma) - r.r.
34 Moldura interna ou externa na estrutura da porta 7 traseira - r.r.
38 Apoio interno da porta traseira - r.r. 8
39 Suporte de reforço do apoio no painel da porta traseira - r.r. 9
50 Revestimento da coluna da porta traseira (uma), esq. ou 10 dir. - r.r.

ADVERTÊNCIAS

Devendo operar no conjunto da porta traseira, respeitar as seguintes precauções :
- Se houver intervenção nas dobradiças, prestar atenção para não danificar a pintura.
- Após a regulagem de uma porta onde ocorreu o deslocamento das dobradiças, é necessário retirar a porta e reparar a pintura na zona da dobradiça.
- Após a retirada de uma porta, colocá-la em um apoio estável para evitar danos à pintura.

PRECAUÇÕES

Antes de intervir na instalação elétrica (conectores, componentes elétricos, chicotes, etc.), DESLIGAR A BATERIA.

Portas Tras. - Acab. - Painel Int.
Retirada

- Executar a Op. 7010C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta traseira (uma) esq. ou dir. - R.R.
- Executar a Op. 7010E38 - APOIO DE BRAÇO INTERNO da porta traseira - R.R.
- Executar a Op. 7010E34 - MOLDURA interna ou externa na estrutura da porta traseira - R.R.
- Executar a Op. 7010D38 - MAÇANETA/LUVA do LEVANTADOR mecânico do vidro da porta traseira (uma), esq. ou dir. - R.R.
- Executar a Op. 7010E22 - GRADE do alto falante no painel da porta traseira (uma), esq. ou dir. - R.R.
- Executar a Op. 5570 T96 - ALTO FALANTE LATERAL TRASEIRO (um), esq. ou dir. - R.R.
- Executar a Op. 7010E11 - PAINEL INTERNO de uma porta traseira, esq. ou dir. - R.R. com componentes interferentes retirados.

Recolocação

- Completar com a Op. 7010E11 - PAINEL INTERNO de uma porta traseira, esq. ou dir.
- R.R. com componentes interferentes retirados.
- Completar com a Op. 5570T96 - ALTO FALANTE LATERAL TRASEIRO (um), esq. ou dir. - R.R.
- Completar com a Op. 7010E22 - GRADE do alto falante no painel da porta traseira (uma) , esq. ou dir. - R.R.
- Completar com a Op. 7010D38 - MAÇANETA/LUVA do LEVANTADOR mecânico do vidro da porta traseira (uma), esq. ou dir. - R.R.
- Completar com a Op. 7010E34 - MOLDURA interna ou externa na estrutura da porta traseira - R.R.
- Completar com a Op. 7010E38 - APOIO DE BRAÇO INTERNO da porta traseira - R.R.
- Completar com a Op. 7010C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta traseira (uma) esq. ou dir. - R.R.

Portas Tras. - Acab. - Painel Int. - Comp. Ret.
Retirada

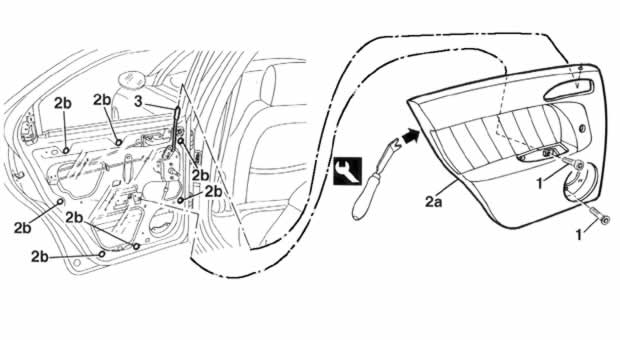

1- Soltar os parafusos
2- Desencaixar o painel (2a) das travas (2b), com a ferramenta adequada

Denominação Cód.
2 ferramenta para desencaixar 1823015000

3- Retirar o painel após levantá-lo para desencaixa-lo do dispositivo de segurança da porta.

Recolocação

- Verificar se o painel não está danificado e se as travas estão em boas condições e corretamente posicionadas.
- Posicionar o painel após encaixá-lo com o dispositivo de segurança da porta
- Colocar o painel encaixando-o nas travas
- Colocar os parafusos

Portas Tras.- Acab. - Moldura Int./Ext.na Estrutura

Retirada

1 - Desencaixar a moldura com a ferramenta.

Denominação Código
1 Ferramenta para desencaixar 1.823.014.000

Recolocação

- Verificar se a moldura não está danificada
- Colocar a moldura interna em sua sede.

Portas Tras.- Acab. - Apoio Int.

Retirada

1 - Desencaixar as capas dos parafusos.
2 - Soltar os parafusos
3 - Desencaixar o apoio interno com a ferramenta.

Denominação Código
3 Ferramenta para desencaixar 1.823.014.000

4 - Desligar a conexão elétrica

Denominação Conector
4 Interruptor do levantador do vidro H53 tras. esquerdo na porta tras. esquerda
4 Interruptor do levantador do vidro H54 tras. direito na porta tras. direita

Recolocação

- Verificar se o apoio interno não está danificado e se as travas de retenção estão em bom estado.
- Ligar a conexão elétrica
- Colocar o apoio interno
- Colocar os parafusos
- Colocar as capas dos parafusos

Portas Tras.- Acab. - Sup. reforço do apoio painel

Retirada

- Executar a Op. 7010C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta traseira (uma) esq. ou dir. - R.R.
- Executar a Op. 7010E38 - APOIO DE BRAÇO INTERNO da porta traseira - R.R.
- Executar a Op. 7010E34 - MOLDURA interna ou externa na estrutura da porta traseira - R.R.
- Executar a Op. 7010D38 - MAÇANETA/LUVA do LEVANTADOR mecânico do vidro da porta traseira (uma), esq. ou dir. - R.R.
- Executar a Op. 7010E22 - GRADE do alto falante no painel da porta traseira (uma) , esq. ou dir. - R.R.
- Executar a Op. 5570 T96 - ALTO FALANTE LATERAL TRASEIRO (um), esq. ou dir. - R.R.
- Executar a Op. 7010E11 - PAINEL INTERNO de uma porta traseira, esq. ou dir. - R.R. com componentes interferentes retirados.

Recolocação

- Verificar se o suporte e suas fixações não estão danificados.
- Montar o suporte no painel e fixá-lo com os parafusos.
- Completar com a Op. 7010E11 - PAINEL INTERNO de uma porta traseira, esq. ou dir. - R.R. com componentes interferentes retirados.
- Completar com a Op. 5570T96 - ALTO FALANTE LATERAL TRASEIRO (um), esq. ou dir. - R.R.
- Completar com a Op. 7010E22 - GRADE do alto falante no painel da porta traseira (uma) , esq. ou dir. - R.R.
- Completar com a Op. 7010D38 - MAÇANETA/LUVA do LEVANTADOR mecânico do vidro da porta traseira (uma), esq. ou dir. - R.R.
- Completar com a Op. 7010E34 - MOLDURA interna ou externa na estrutura da porta traseira - R.R.
- Completar com a Op. 7010E38 - APOIO DE BRAÇO INTERNO da porta traseira - R.R.
- Completar com a Op. 7010C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta traseira (uma) esq. ou dir. - R.R.
