Funcionamento Imprimir
Porta Tras. - Vidros - Índice
Código Operação Pág.

12 Elemento de fixação do vidro da porta traseira(um), 3 esq. ou dir. - r.r.
14 Vidro (um) , esq. ou dir. da porta traseira - r.r. com o 4 painel da porta (e estrutura de suporte) retirado/s
15 Vidro (um), esq. ou dir. da porta traseira - r.r. 5
18 Canaleta do vidro (uma), esq. ou dir. da porta traseira - r.r 6
22 Guia (uma), dir. ou esq. do vidro da porta traseira - r.r. com 8 o painel da porta (e estrutura de suporte) retirados
23 Guia (uma), dir. ou esq. do vidro da porta traseira. - r.r. 10
26 Raspa vidro (externo) (um), esq. ou dir. do vidro da porta 11 traseira - r.r.
30 Raspa vidro (interno) (um), esq. ou dir. do vidro da porta 12 traseira - r.r.
34 Levantador mecânico da porta traseira (um), esq. ou dir. - 13 r.r. com o painel (e estrutura de suporte) da porta retirados
35 Levantador mecânico da porta traseira (um), esq. ou dir. - r.r. 15
36 Mecanismo do levantador da porta traseira (um), esq. ou dir. - 16 verificação da orientação e fixação com o painel da porta retirado
37 Mecanismo do levantador da porta traseira (um), esq. ou dir. - 17 verificação da orientação e fixação
38 Maçaneta / luva do levantador mecânico da porta traseira 18 (uma), esq. ou dir. - r.r.

PRECAUÇÕES

Antes de intervir na instalação elétrica (conectores, componentes elétricos, chicotes, etc.) DESLIGAR A BATERIA.

Porta Tras. - Vidros - Elemento de Fixação

Retirada

- Executar a Op. 7010C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta traseira (uma) esq. ou dir. - R.R.
- Executar a Op. 7010E38 - APOIO DE BRAÇO INTERNO da porta traseira - R.R.
- Executar a Op. 7010E34 - MOLDURA interna ou externa na estrutura da porta traseira - R.R.
- Executar a Op. 7010D38 - MAÇANETA/LUVA do LEVANTADOR mecânico do vidro da porta traseira (uma), esq. ou dir. - R.R.
- Executar a Op. 7010E22 - GRADE do alto falante no painel da porta traseira (uma) , esq. ou dir. - R.R.
- Executar a Op. 5570T96 - ALTO FALANTE LATERAL TRASEIRO (um), esq. ou dir. - R.R.
- Executar a Op. 7010E11 - PAINEL INTERNO de uma porta traseira, esq. ou dir. - R.R. com componentes interferentes retirados.
- Executar a Op. 7010A04 - PROTEÇÃO REPARO DE ÁGUA da porta traseira - R.R. ou colocação com o painel da porta retirado
- Executar a Op. 7010C10 - MAÇANETA EXTERNA da porta traseira - R.R. com o painel da porta retirado.
- Executar a Op. 7010D26 - RASPA VIDRO (externo) (um), esq. ou dir. do VIDRO da porta traseira - R.R.
- Executar a Op. 7010D30 - RASPA VIDRO (interno) (um), esq. ou dir. do VIDRO da porta traseira - R.R.
- Executar a Op. 7010D22 - GUIA (uma), esq. ou dir. do VIDRO da porta traseira - R.R. com o painel da porta (e estrutura de suporte) retirados
- Executar a Op. 7010D18 - CANALETA do VIDRO (um), esq. ou dir. da porta traseira - R.R.
- Executar a Op. 7010D14 - VIDRO (um), esq. ou dir. da porta traseira - R.R. com o painel da porta (e estrutura de suporte) retirados
1 - Operando com cautela, retirar o pino de retenção.
2 - Retirar o elemento de fixação do vidro.

Recolocação

- Utilizar um novo elemento de fixação
- Montar o elemento de fixação e introduzir o pino de retenção. O pino de retenção deve ser introduzido completamente, de modo a encontrar-se na linha de superfície do deslizador.
- Completar com a Op. 7010D14 - VIDRO (um), esq. ou dir. da porta traseira - R.R. com o painel da porta (e estrutura de suporte) retirados
- Completar com a Op. 7010D18 - CANALETA do VIDRO (um), esq. ou dir. da porta traseira - R.R.
- Completar com a Op. 7010D22 - GUIA (uma), esq. ou dir. do VIDRO da porta traseira - R.R. com o painel da porta (e estrutura de suporte) retirados
- Completar com a Op. 7010D30 - RASPA VIDRO (interno) (um), esq. ou dir. do VIDRO da porta traseira - R.R.
- Completar com a Op. 7010D26 - RASPA VIDRO (externo) (um), esq. ou dir. do VIDRO da porta traseira - R.R.
- Completar com a Op. 7010C10 - MAÇANETA EXTERNA da porta traseira - R.R. com o painel da porta retirado.
- Completar com a Op. 7010A04 - PROTEÇÃO REPARO DE ÁGUA da porta traseira - R.R. ou colocação com o painel da porta retirado
- Completar com a Op. 7010E11 - PAINEL INTERNO de uma porta traseira, esq. ou dir. - R.R. com componentes interferentes retirados.
- Completar com a Op. 5570T96 - ALTO FALANTE LATERAL TRASEIRO (um), esq. ou dir. - R.R.
- Completar com a Op. 7010E22 - GRADE do alto falante no painel da porta traseira (uma) , esq. ou dir. - R.R.
- Completar com a Op. 7010D38 - MAÇANETA/LUVA do LEVANTADOR mecânico do vidro da porta traseira (uma), esq. ou dir. - R.R.
- Completar com a Op. 7010E34 - MOLDURA interna ou externa na estrutura da porta traseira - R.R.
- Completar com a Op. 7010E38 - APOIO DE BRAÇO INTERNO da porta traseira - R.R.
- Completar com a Op. 7010C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta traseira (uma) esq. ou dir. - R.R.

Porta Tras. - Vidros - Painel e Estrutura Ret.

Retirada

- Executar a Op. 7010A04 - PROTEÇÃO REPARO DE ÁGUA da porta traseira - R.R. ou colocação com o painel da porta retirado
- Executar a Op. 7010C10 - MAÇANETA EXTERNA da porta traseira - R.R. com o painel da porta retirado.
- Executar a Op. 7010D26 - RASPA VIDRO (externo) (um), esq. ou dir. do VIDRO da porta traseira - R.R.
- Executar a Op. 7010D30 - RASPA VIDRO (interno) (um), esq. ou dir. do VIDRO da porta traseira - R.R.
- Executar a Op. 7010D22 - GUIA (uma), esq. ou dir. do VIDRO da porta traseira - R.R. com o painel da porta (e estrutura de suporte) retirados
- Executar a Op. 7010D18 - CANALETA do VIDRO (um), esq. ou dir. da porta traseira - R.R.
1 - Retirar o vidro da estrutura da porta de fixação, da canaleta de deslizamento, do pino de arraste e da trava de segurança.

Recolocação

- Introduzir o vidro na estrutura da porta.
- Completar com a Op. 7010D18 - CANALETA do VIDRO (um), esq. ou dir. da porta traseira - R.R.
- Completar com a Op. 7010D22 - GUIA (uma), esq. ou dir. do VIDRO da porta traseira - R.R. com o painel da porta (e estrutura de suporte) retirados
- Completar com a Op. 7010D30 - RASPA VIDRO (interno) (um), esq. ou dir. do VIDRO da porta traseira - R.R.
- Completar com a Op. 7010D26 - RASPA VIDRO (externo) (um), esq. ou dir. do VIDRO da porta traseira - R.R.
- Completar com a Op. 7010C10 - MAÇANETA EXTERNA da porta traseira - R.R. com o painel da porta retirado.
- Completar com a Op. 7010A04 - PROTEÇÃO REPARO DE ÁGUA da porta traseira - R.R. ou colocação com o painel da porta retirado


Porta Tras. - Vidros
Retirada

- Executar a Op. 7010C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta traseira (uma) esq. ou dir. - R.R.
- Executar a Op. 7010E38 - APOIO DE BRAÇO INTERNO da porta traseira - R.R.
- Executar a Op. 7010E34 - MOLDURA interna ou externa na estrutura da porta traseira - R.R.
- Executar a Op. 7010D38 - MAÇANETA/LUVA do LEVANTADOR mecânico do vidro da porta traseira (uma), esq. ou dir. - R.R.
- Executar a Op. 7010E22 - GRADE do alto falante no painel da porta traseira (uma), esq. ou dir. - R.R.
- Executar a Op. 5570T96 - ALTO FALANTE LATERAL TRASEIRO (um), esq. ou dir. - R.R.
- Executar a Op. 7010E11 - PAINEL INTERNO de uma porta traseira, esq. ou dir. - R.R. com componentes interferentes retirados.
- Executar a Op. 7010A04 - PROTEÇÃO REPARO DE ÁGUA da porta traseira - R.R. ou colocação com o painel da porta retirado
- Executar a Op. 7010C10 - MAÇANETA EXTERNA da porta traseira - R.R. com o painel da porta retirado.
- Executar a Op. 7010D26 - RASPA VIDRO (externo) (um), esq. ou dir. do VIDRO da porta traseira - R.R.
- Executar a Op. 7010D30 - RASPA VIDRO (interno) (um), esq. ou dir. do VIDRO da porta traseira - R.R.
- Executar a Op. 7010D22 - GUIA (uma), esq. ou dir. do VIDRO da porta traseira - R.R. com o painel da porta (e estrutura de suporte) retirados
- Executar a Op. 7010D18 - CANALETA do VIDRO (um), esq. ou dir. da porta traseira - R.R.
- Executar a Op. 7010D14 - VIDRO (um), esq. ou dir. da porta traseira - R.R. com o painel da porta (e estrutura de suporte) retirados

Recolocação

- Completar com a Op. 7010D14 - VIDRO (um), esq. ou dir. da porta traseira - R.R. com o painel da porta (e estrutura de suporte) retirados
- Completar com a Op. 7010D18 - CANALETA do VIDRO (um), esq. ou dir. da porta traseira - R.R.
- Completar com a Op. 7010D22 - GUIA (uma), esq. ou dir. do VIDRO da porta traseira - R.R. com o painel da porta (e estrutura de suporte) retirados
- Completar com a Op. 7010D30 - RASPA VIDRO (interno) (um), esq. ou dir. do VIDRO da porta traseira - R.R.
- Completar com a Op. 7010D26 - RASPA VIDRO (externo) (um), esq. ou dir. do VIDRO da porta traseira - R.R.
- Completar com a Op. 7010C10 - MAÇANETA EXTERNA da porta traseira - R.R. com o painel da porta retirado.
- Completar com a Op. 7010A04 - PROTEÇÃO REPARO DE ÁGUA da porta traseira - R.R. ou colocação com o painel da porta retirado
- Completar com a Op. 7010E11 - PAINEL INTERNO de uma porta traseira, esq. ou dir.
- R.R. com componentes interferentes retirados.
- Completar com a Op. 5570T96 - ALTO FALANTE LATERAL TRASEIRO (um), esq. ou dir. - R.R.
- Completar com a Op. 7010E22 - GRADE do alto falante no painel da porta traseira (uma) , esq. ou dir. - R.R.
- Completar com a Op. 7010D38 - MAÇANETA/LUVA do LEVANTADOR mecânico do vidro da porta traseira (uma), esq. ou dir. - R.R.
- Completar com a Op. 7010E34 - MOLDURA interna ou externa na estrutura da porta traseira - R.R.
- Completar com a Op. 7010E38 - APOIO DE BRAÇO INTERNO da porta traseira - R.R.
- Completar com a Op. 7010C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta traseira (uma) esq. ou dir. - R.R.


Porta Tras. - Vidros - Canaletas
Retirada

- Executar a Op. 7010C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta traseira (uma) esq. ou dir. - R.R.
- Executar a Op. 7010E38 - APOIO DE BRAÇO INTERNO da porta traseira - R.R.
- Executar a Op. 7010E34 - MOLDURA interna ou externa na estrutura da porta traseira - R.R.
- Executar a Op. 7010D38 - MAÇANETA/LUVA do LEVANTADOR mecânico do vidro da porta traseira (uma), esq. ou dir. - R.R.
- Executar a Op. 7010E22 - GRADE do alto falante no painel da porta traseira (uma), esq. ou dir. - R.R.
- Executar a Op. 5570T96 - ALTO FALANTE LATERAL TRASEIRO (um), esq. ou dir. - R.R.
- Executar a Op. 7010E11 - PAINEL INTERNO de uma porta traseira, esq. ou dir. - R.R. com componentes interferentes retirados.
- Executar a Op. 7010A04 - PROTEÇÃO REPARO DE ÁGUA da porta traseira - R.R. ou colocação com o painel da porta retirado
- Executar a Op. 7010C10 - MAÇANETA EXTERNA da porta traseira - R.R. com o painel da porta retirado.
- Executar a Op. 7010D26 - RASPA VIDRO (externo) (um), esq. ou dir. do VIDRO da porta traseira - R.R.
- Executar a Op. 7010D30 - RASPA VIDRO (interno) (um), esq. ou dir. do VIDRO da porta traseira - R.R.
- Executar a Op. 7010D22 - GUIA (uma), esq. ou dir. do VIDRO da porta traseira - R.R. com o painel da porta (e estrutura de suporte) retirados

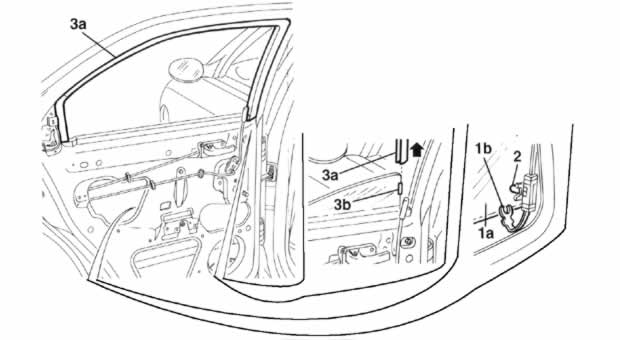

1 - Colocar o vidro (1a) a cerca de 1/3 de abertura e desligar a trava de segurança (1b) do vidro.
2 - Colocar o vidro a cerca de 2/3 de abertura e desligá-lo do pino de arraste.
3 - Abaixar manualmente o vidro até o fim de curso e, iniciando pela extremidade traseira, desencaixar a canaleta do vidro (3a). Na parte dianteira do vidro está montado o elemento de fixação (3b); portanto, a canaleta deverá ser separada puxando-a para cima.

Recolocação

- Verificar se a canaleta não está danificada
- Colocar a canaleta do vidro Prestar atenção na colocação do elemento de fixação da canaleta
- Colocar o vidro a cerca de 2/3 de abertura e ligá-lo do pino de arraste.
- Colocar o vidro (1a) a cerca de 1/3 de abertura e ligar a trava de segurança (1b) do vidro.
- Completar com a Op. 7010D22 - GUIA (uma), esq. ou dir. do VIDRO da porta traseira - R.R. com o painel da porta (e estrutura de suporte) retirados
- Completar com a Op. 7010D30 - RASPA VIDRO (interno) (um), esq. ou dir. do VIDRO da porta traseira - R.R.
- Completar com a Op. 7010D26 - RASPA VIDRO (externo) (um), esq. ou dir. do VIDRO da porta traseira - R.R.
- Completar com a Op. 7010C10 - MAÇANETA EXTERNA da porta traseira - R.R. com o painel da porta retirado.
- Completar com a Op. 7010A04 - PROTEÇÃO REPARO DE ÁGUA da porta traseira - R.R. ou colocação com o painel da porta retirado
- Completar com a Op. 7010E11 - PAINEL INTERNO de uma porta traseira, esq. ou dir. - R.R. com componentes interferentes retirados.
- Completar com a Op. 5570T96 - ALTO FALANTE LATERAL TRASEIRO (um), esq. ou dir. - R.R.
- Completar com a Op. 7010E22 - GRADE do alto falante no painel da porta traseira (uma) , esq. ou dir. - R.R.
- Completar com a Op. 7010D38 - MAÇANETA/LUVA do LEVANTADOR mecânico do vidro da porta traseira (uma), esq. ou dir. - R.R.
- Completar com a Op. 7010E34 - MOLDURA interna ou externa na estrutura da porta traseira - R.R.
- Completar com a Op. 7010E38 - APOIO DE BRAÇO INTERNO da porta traseira - R.R.
- Completar com a Op. 7010C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta traseira (uma) esq. ou dir. - R.R.

Porta Tras. - Vidros - Canaletas

Porta Tras. - Guia do Vidro - Painel Ret.
7010D22 - GUIA (UMA), ESQ. OU DIR. DO VIDRO DA PORTA TRASEIRA - R.R. COM O PAINEL DA PORTA (E ESTRUTURA DE SUPORTE) RETIRADOS

Retirada

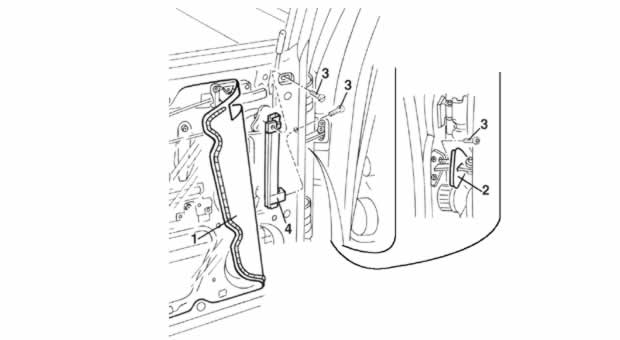

1 - Levantar o quanto necessário a parte dianteira da proteção reparo de água.
2 - Com o vidro completamente levantado, desencaixar a guarnição do tirante da porta.
3 - Soltar os parafusos de fixação da guia do vidro.
4 - Retirar a guia do vidro.

Recolocação

- Verificar se a guia não está danificada
- Posicionar a guia.
- Colocar os parafusos
- Colocar a guarnição do tirante da porta
- Posicionar corretamente a parte dianteira da proteção reparo de água .
Fazer aderir com cuidado o cordão de adesivo à estrutura da porta; se o adesivo não estiver mais adequado a garantir uma perfeita adesão, é necessário substituir a proteção reparo de água.

Porta Tras. - Guia do Vidro - Painel Ret.

Porta Tras. - Guia do Vidro- Ret./Recol.
Retirada

- Executar a Op. 7010C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta traseira (uma) esq. ou dir. - R.R.
- Executar a Op. 7010E38 - APOIO DE BRAÇO INTERNO da porta traseira - R.R.
- Executar a Op. 7010E34 - MOLDURA interna ou externa na estrutura da porta traseira - R.R.
- Executar a Op. 7010D38 - MAÇANETA/LUVA do LEVANTADOR mecânico do vidro da porta traseira (uma), esq. ou dir. - R.R.
- Executar a Op. 7010E22 - GRADE do alto falante no painel da porta traseira (uma), esq. ou dir. - R.R.
- Executar a Op. 5570T96 - ALTO FALANTE LATERAL TRASEIRO (um), esq. ou dir. - R.R.
- Executar a Op. 7010E11 - PAINEL INTERNO de uma porta traseira, esq. ou dir. - R.R. com componentes interferentes retirados.
- Executar a Op. 7010D22 - GUIA (uma), esq. ou dir. do VIDRO da porta traseira - R.R. com o painel da porta (e estrutura de suporte) retirados

Recolocação

- Completar com a Op. 7010D22 - GUIA (uma), esq. ou dir. do VIDRO da porta traseira
- R.R. com o painel da porta (e estrutura de suporte) retirados
- Completar com a Op. 7010E11 - PAINEL INTERNO de uma porta traseira, esq. ou dir. - R.R. com componentes interferentes retirados.
- Completar com a Op. 5570T96 - ALTO FALANTE LATERAL TRASEIRO (um), esq. ou dir. - R.R.
- Completar com a Op. 7010E22 - GRADE do alto falante no painel da porta traseira (uma) , esq. ou dir. - R.R.
- Completar com a Op. 7010D38 - MAÇANETA/LUVA do LEVANTADOR mecânico do vidro da porta traseira (uma), esq. ou dir. - R.R.
- Completar com a Op. 7010E34 - MOLDURA interna ou externa na estrutura da porta traseira - R.R.
- Completar com a Op. 7010E38 - APOIO DE BRAÇO INTERNO da porta traseira - R.R.
- Completar com a Op. 7010C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta traseira (uma) esq. ou dir. - R.R.

Porta Tras. - Raspa Vidro Ext.-

Retirada

- Executar a Op. 7010C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta traseira (uma) esq. ou dir. - R.R.
- Executar a Op. 7010E38 - APOIO DE BRAÇO INTERNO da porta traseira - R.R.
- Executar a Op. 7010E34 - MOLDURA interna ou externa na estrutura da porta traseira - R.R.
- Executar a Op. 7010D38 - MAÇANETA/LUVA do LEVANTADOR mecânico do vidro da porta traseira (uma), esq. ou dir. - R.R.
- Executar a Op. 7010E22 - GRADE do alto falante no painel da porta traseira (uma) , esq. ou dir. - R.R.
- Executar a Op. 5570T96 - ALTO FALANTE LATERAL TRASEIRO (um), esq. ou dir. - R.R.
- Executar a Op. 7010E11 - PAINEL INTERNO de uma porta traseira, esq. ou dir. - R.R. com componentes interferentes retirados
- Executar a Op. 7010C10 - MAÇANETA EXTERNA da porta traseira - R.R. com o painel da porta retirado.

1 - Abaixar completamente o vidro
2 - Iniciando pela extremidade traseira, desencaixar o raspa vidro externo (2a) pelo trecho indicado (2b)

Denominação Código
2a Ferramenta para desencaixar 1.823.014.000

3 - Puxar o raspa vidro no sentido da seta (3a) desencaixando-o do furo (3b).

Recolocação

- Verificar se o raspa vidro externo não está danificado.
- Com o vidro abaixado, introduzir a retenção dianteira do raspa vidro no furo ovalado da porta
- Colocar o raspa vidro iniciando pela parte dianteira.
- Completar com a Op. 7010C10 - MAÇANETA EXTERNA da porta traseira - R.R. com o painel da porta retirado.
- Completar com a Op. 7010E11 - PAINEL INTERNO de uma porta traseira, esq. ou dir. - R.R. com componentes interferentes retirados.
- Completar com a Op. 5570T96 - ALTO FALANTE LATERAL TRASEIRO (um), esq. ou dir. - R.R.
- Completar com a Op. 7010E22 - GRADE do alto falante no painel da porta traseira (uma) , esq. ou dir. - R.R.
- Completar com a Op. 7010D38 - MAÇANETA/LUVA do LEVANTADOR mecânico do vidro da porta traseira (uma), esq. ou dir. - R.R.
- Completar com a Op. 7010E34 - MOLDURA int. ou ext. na estrutura da porta traseira - R.R.
- Completar com a Op. 7010E38 - APOIO DE BRAÇO INTERNO da porta traseira - R.R.
- Completar com a Op. 7010C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta traseira (uma) esq. ou dir. - R.R.

Porta Tras. - Raspa Vidro Int.-

Retirada

- Executar a Op. 7010C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta traseira (uma) esq. ou dir. - R.R.
- Executar a Op. 7010E38 - APOIO DE BRAÇO INTERNO da porta traseira - R.R.
- Executar a Op. 7010E34 - MOLDURA int. ou externa na estrutura da porta traseira - R.R.
- Executar a Op. 7010D38 - MAÇANETA/LUVA do LEVANTADOR mecânico do vidro da porta traseira (uma), esq. ou dir. - R.R.
- Executar a Op. 7010E22 - GRADE do alto falante no painel da porta traseira (uma) , esq. ou dir. - R.R.
- Executar a Op. 5570T96 - ALTO FALANTE LATERAL TRASEIRO (um), esq. ou dir. - R.R.
- Executar a Op. 7010E11 - PAINEL INTERNO de uma porta traseira, esq. ou dir. - R.R. com componentes interferentes retirados

Recolocação

Verificar se o raspa vidro interno não está danificado
- Colocar o raspa vidro interno
- Experimentar o correto funcionamento do vidro.
- Completar com a Op. 7010E11 - PAINEL INTERNO de uma porta traseira, esq. ou dir. -R.R. com componentes interferentes retirados.
- Completar com a Op. 5570T96 - ALTO FALANTE LATERAL TRASEIRO (um), esq. ou dir. - R.R.
- Completar com a Op. 7010E22 - GRADE do alto falante no painel da porta traseira (uma) , esq. ou dir. - R.R.
- Completar com a Op. 7010D38 - MAÇANETA/LUVA do LEVANTADOR mecânico do vidro da porta traseira (uma), esq. ou dir. - R.R.
- Completar com a Op. 7010E34 - MOLDURA int. ou ext. na estrutura da porta traseira - R.R.
- Completar com a Op. 7010E38 - APOIO DE BRAÇO INTERNO da porta traseira - R.R.
- Completar com a Op. 7010C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta traseira (uma) esq. ou dir. - R.R.


Porta Tras. - Levant. Mec. vidro - Painel Ret.
Retirada

- Executar a Op. 7010A04 - PROTEÇÃO REPARO DE ÁGUA da porta traseira - R.R. ou colocação com o painel da porta retirado
- Executar a Op. 7010D30 - RASPA VIDRO (interno) (um), esq. ou dir. do VIDRO da porta traseira - R.R.

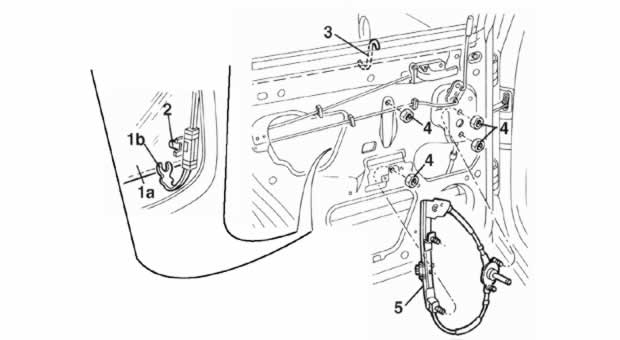

1 - Colocar o vidro (1a) a cerca de 1/3 de abertura e desligar a trava de segurança (1b) do vidro.
2 - Colocar o vidro a cerca de 2/3 de abertura e desligá-lo do pino de arraste.
3 - Levantar manualmente o vidro até a posição de fechamento; a fim de evitar o abaixamento acidental do vidro, introduzir um gancho de sustentação como indicado na figura.
4 - Soltar as porcas de fixação do levantador do vidro.
5 - Retirar o levantador do vidro da estrutura da porta.

Recolocação

- Controlar a integridade do dispositivo levantador do vidro.
- Remontar o levantador do vidro na estrutura da porta fixando-o com os parafusos.
- Retirar o gancho de sustentação do vidro.
- Colocar o vidro a cerca de 2/3 de abertura e ligá-lo ao pino de arraste.
- Colocar o vidro a cerca de 1;3 de abertura e ligar a trava de segurança do vidro.
- Completar com a Op. 7010D30 - RASPA VIDRO (interno) (um), esq. ou dir. do VIDRO da porta traseira - R.R.
- Completar com a Op. 7010A04 - PROTEÇÃO REPARO DE ÁGUA da porta traseira - R.R. ou colocação com o painel da porta retirado

Porta Tras. - Levant. Mec. vidro - Painel Ret.

Porta Tras. - Levant. Mec. vidro
Retirada

- Executar a Op. 7010C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta traseira (uma) esq. ou dir. - R.R.
- Executar a Op. 7010E38 - APOIO DE BRAÇO INTERNO da porta traseira - R.R.
- Executar a Op. 7010E34 - MOLDURA int. ou externa na estrutura da porta traseira - R.R.
- Executar a Op. 7010D38 - MAÇANETA/LUVA do LEVANTADOR mecânico do vidro da porta traseira (uma), esq. ou dir. - R.R.
- Executar a Op. 7010E22 - GRADE do alto falante no painel da porta traseira (uma), esq. ou dir. - R.R.
- Executar a Op. 5570T96 - ALTO FALANTE LATERAL TRASEIRO (um), esq. ou dir. - R.R.
- Executar a Op. 7010E11 - PAINEL INTERNO de uma porta traseira, esq. ou dir. - R.R. com componentes interferentes retirados
- Executar a Op. 7010A04 - PROTEÇÃO REPARO DE ÁGUA da porta traseira - R.R. ou colocação com o painel da porta retirado
- Executar a Op. 7010D30 - RASPA VIDRO (interno) (um), esq. ou dir. do VIDRO da porta traseira - R.R.
- Executar a Op. 7010D34 - LEVANTADOR MECÂNICO do vidro da porta traseira (um), esq. ou dir. - R.R. com o painel (e estrutura de suporte) retirados

Recolocação

- Completar com a Op. 7010D34 - LEVANTADOR MECÂNICO do vidro da porta traseira (um), esq. ou dir. - R.R. com o painel (e estrutura de suporte) retirados
- Completar com a Op. 7010D30 - RASPA VIDRO (interno) (um), esq. ou dir. do VIDRO da porta traseira - R.R.
- Completar com a Op. 7010A04 - PROTEÇÃO REPARO DE ÁGUA da porta traseira - R.R. ou colocação com o painel da porta retirado
- Completar com a Op. 7010E11 - PAINEL INTERNO de uma porta traseira, esq. ou dir. - R.R. com componentes interferentes retirados.
- Completar com a Op. 5570T96 - ALTO FALANTE LATERAL TRASEIRO (um), esq. ou dir. - R.R.
- Completar com a Op. 7010E22 - GRADE do alto falante no painel da porta traseira (uma) , esq. ou dir. - R.R.
- Completar com a Op. 7010D38 - MAÇANETA/LUVA do LEVANTADOR mecânico do vidro da porta traseira (uma), esq. ou dir. - R.R.
- Completar com a Op. 7010E34 - MOLDURA int. ou ext. na estrutura da porta traseira - R.R.
- Completar com a Op. 7010E38 - APOIO DE BRAÇO INTERNO da porta traseira - R.R.
- Completar com a Op. 7010C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta traseira (uma) esq. ou dir. - R.R.

Porta Tras. - Mecanismo do Levant. vidro - Painel Ret.

- Referir-se à Op. 7010A04 - PROTEÇÃO REPARO DE ÁGUA da porta traseira - R.R. ou colocação com o painel da porta retirado
1 - Verificar a correta fixação do levantador do vidro.

- Verificar a funcionalidade do mecanismo do levantador do vidro.

Porta Tras. - Mecanismo do Levant. vidro
- Referir-se à Op. 7010C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta traseira (uma) esq. ou dir. - R.R.
- Referir-se à Op. 7010E38 - APOIO DE BRAÇO INTERNO da porta traseira - R.R.
- Referir-se à Op. 7010E34 - MOLDURA int. ou externa na estrutura da porta traseira - R.R.
- Referir-se à Op. 7010D38 - MAÇANETA/LUVA do LEVANTADOR mecânico do vidro da porta traseira (uma), esq. ou dir. - R.R.
- Referir-se à Op. 7010E22 - GRADE do alto falante no painel da porta traseira (uma), esq. ou dir. - R.R.
- Referir-se à Op. 5570T96 - ALTO FALANTE LATERAL TRASEIRO (um), esq. ou dir. - R.R.
- Referir-se à Op. 7010E11 - PAINEL INTERNO de uma porta traseira, esq. ou dir. - R.R. com componentes interferentes retirados
- Referir-se à Op. 7010A04 - PROTEÇÃO REPARO DE ÁGUA da porta traseira - R.R. ou colocação com o painel da porta retirado
- Referir-se à Op. 7010D36 - MECANISMO DO LEVANTADOR DO VIDRO da porta traseira (um), esq. ou dir. - Verificação da orientação e fixação com o painel da porta retirado
