Porta Traseira - Índice das Operações e Precauções
Cód. Operação Pág.

10 Maçaneta externa da porta traseira - r.r. com o 02 painel da porta retirado
11 Maçaneta externa da porta traseira - r.r. 03 44 Moldura da maçaneta interna de abertura da 04 porta traseira (uma), esq. ou dir. - r.r. 50 Dispositivo de comando da abertura interna da 05 porta traseira - r.r. para reparação ou substituição com o painel da porta retirado
51 Dispositivo de comando da abertura interna da porta 06 traseira - r.r. para reparação ou substituição
54 Dispositivo (com maçaneta) de comando da abertura 07 interna da porta traseira - r.r. para reparações ou substituição com o painel da porta retirado.
55 Dispositivo (com maçaneta) de comando da abertura 08 interna da porta traseira - r.r. para reparações ou substituição
62 Pino e guarnição do dispositivo de segurança da 09 porta traseira - r.r.
64 Tirante de ligação da maçaneta externa à fechadura 10 na porta traseira - r.r. com painel retirado
65 Tirante de ligação da maçaneta externa à fechadura na 13 porta traseira - r.r.
66 Tirante do dispositivo de segurança da porta traseira - 14 r.r. com o painel da porta retirado
67 Tirante do dispositivo de segurança da porta traseira - r.r. 15
68 Comando entre os tirantes do dispositivo de segurança 16
da porta traseira - r.r. com o painel da porta retirado
69 Comando entre Tirantes do Disp. de Segurança - R.R. 17
71 Tirantes Completo com Pino do Disp. de Segurança - R.R. 18

PRECAUÇÕES

Antes de intervir na instalação elétrica (conectores, componentes elétricos, chicotes, etc.), DESLIGAR A BATERIA.

Porta Traseira - Maçaneta Ext. - Painel Ret.

Retirada

1 - Desligar, pelo lado da maçaneta externa, o tirante de abertura da porta.
2 - Soltar os parafusos
3 - Retirar a maçaneta externa

Recolocação

- Verificar se a maçaneta externa e seu mecanismo de acionamento não estão danificados
- Posicionar a maçaneta externa
- Colocar os parafusos
- Ligar o tirante de abertura da porta

Porta Traseira - Maçaneta Ext.
Retirada

- Executar a Op. 7010C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta traseira (uma) esq. ou dir. - R.R.
- Executar a Op. 7010E38 - APOIO DE BRAÇO INTERNO da porta traseira - R.R.
- Executar a Op. 7010E34 - MOLDURA interna ou externa na estrutura da porta traseira - R.R.
- Executar a Op. 7010D38 - MAÇANETA/LUVA do LEVANTADOR mecânico do vidro da porta traseira (uma), esq. ou dir. - R.R.
- Executar a Op. 7010E22 - GRADE do alto falante no painel da porta traseira (uma), esq. ou dir. - R.R.
- Executar a Op. 5570T96 - ALTO FALANTE LATERAL TRASEIRO (um), esq. ou dir. - R.R.
- Executar a Op. 7010E11 - PAINEL INTERNO de uma porta traseira, esq. ou dir. - R.R. com componentes interferentes retirados.
- Executar a Op. 7010C10 - MAÇANETA EXTERNA da porta traseira - R.R. com o painel da porta retirado.

Recolocação

- Executar a Op. 7010C10 - MAÇANETA EXTERNA da porta traseira - R.R. com o painel da porta retirado.
- Completar com a Op. 7010E11 - PAINEL INTERNO de uma porta traseira, esq. ou dir.
- R.R. com componentes interferentes retirados.
- Completar com a Op. 5570T96 - ALTO FALANTE LATERAL TRASEIRO (um), esq. ou dir. - R.R.
- Completar com a Op. 7010E22 - GRADE do alto falante no painel da porta traseira (uma) , esq. ou dir. - R.R.
- Completar com a Op. 7010D38 - MAÇANETA/LUVA do LEVANTADOR mecânico do vidro da porta traseira (uma), esq. ou dir. - R.R.
- Completar com a Op. 7010E34 - MOLDURA interna ou externa na estrutura da porta traseira - R.R.
- Completar com a Op. 7010E38 - APOIO DE BRAÇO INTERNO da porta traseira - R.R.
- Completar com a Op. 7010C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta traseira (uma) esq. ou dir. - R.R.

Porta Tras. - Moldura da Maçaneta Int. de Abert.

Retirada

1 - Desencaixar a capa de cobertura do parafuso.
2 - Desencaixar o cinzeiro
3 - Retirar o parafuso
4 - Desencaixar a moldura com a ferramenta.

Denominação Código
4 Ferramenta para desencaixar 1.823.014.000

Recolocação

- Verificar se a moldura não está danificada
- Colocar a moldura e fixá-la com os parafusos
- Colocar o cinzeiro
- Colocar a capa dos parafusos

Porta Traseira - Disp. de Abertura Int. - Painel Ret.

Porta Traseira - Disp. de Abertura Int.
Retirada

- Executar a Op. 7010C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta traseira (uma) esq. ou dir. - R.R.
- Executar a Op. 7010E38 - APOIO DE BRAÇO INTERNO da porta traseira - R.R.
- Executar a Op. 7010E34 - MOLDURA interna ou externa na estrutura da porta traseira - R.R.
- Executar a Op. 7010D38 - MAÇANETA/LUVA do LEVANTADOR mecânico do vidro da porta traseira (uma), esq. ou dir. - R.R.
- Executar a Op. 7010E22 - GRADE do alto falante no painel da porta traseira (uma), esq. ou dir. - R.R.
- Executar a Op. 5570 T96 - ALTO FALANTE LATERAL TRASEIRO (um), esq. ou dir. - R.R.
- Executar a Op. 7010E11 - PAINEL INTERNO de uma porta traseira, esq. ou dir. - R.R. com componentes interferentes retirados.
- Executar a Op. 7010C54 - DISPOSITIVO (com maçaneta) de comando da ABERTURA INTERNA da porta traseira - R.R. para reparação ou substituição com o painel retirado.
- Executar a Op. 7010C50 - DISPOSITIVO de comando da ABERTURA INTERNA da porta traseira - R.R. para reparação ou substituição com o painel da porta retirado.

Recolocação

- Completar com a Op. 7010C50 - DISPOSITIVO de comando da ABERTURA INTERNA da porta traseira - R.R. para reparação ou substituição com o painel da porta retirado.

- Completar com a Op. 7010C54 - DISPOSITIVO (com maçaneta) de comando da ABERTURA INTERNA da porta traseira - R.R. para reparação ou substituição com o painel retirado.
- Completar com a Op. 7010E11 - PAINEL INTERNO de uma porta traseira, esq. ou dir.
- R.R. com componentes interferentes retirados.
- Completar com a Op. 5570T96 - ALTO FALANTE LATERAL TRASEIRO (um), esq. ou dir. - R.R.
- Completar com a Op. 7010E22 - GRADE do alto falante no painel da porta traseira (uma) , esq. ou dir. - R.R.
- Completar com a Op. 7010D38 - MAÇANETA/LUVA do LEVANTADOR mecânico do vidro da porta traseira (uma), esq. ou dir. - R.R.
- Completar com a Op. 7010E34 - MOLDURA interna ou externa na estrutura da porta traseira - R.R.
- Completar com a Op. 7010E38 - APOIO DE BRAÇO INTERNO da porta traseira - R.R.
- Completar com a Op. 7010C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta traseira (uma) esq. ou dir. - R.R.

Disp. (com maçaneta) de Abert. Int. - Painel Ret.

Retirada

1 - Levantar o quanto necessário a parte superior da proteção reparo de água.
2 - Soltar os parafusos
3 - Desligar o maçaneta (3a) do tirante (3b)

Recolocação

- Verificar se a maçaneta e o comando não estão danificados
- Ligar a maçaneta ao tirante
- Posicionar corretamente a proteção reparo de água
Fazer aderir com cuidado o cordão de adesivo à estrutura da porta; se o adesivo não estiver mais adequado a garantir uma perfeita adesão, é necessário substituir a proteção reparo de água.
- Experimentar a funcionalidade da maçaneta interna da fechadura.

Retirada

- Executar a Op. 7010C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta traseira (uma) esq. ou dir. - R.R.
- Executar a Op. 7010E38 - APOIO DE BRAÇO INTERNO da porta traseira - R.R.
- Executar a Op. 7010E34 - MOLDURA interna ou externa na estrutura da porta traseira - R.R.
- Executar a Op. 7010D38 - MAÇANETA/LUVA do LEVANTADOR mecânico do vidro da porta traseira (uma), esq. ou dir. - R.R.
- Executar a Op. 7010E22 - GRADE do alto falante no painel da porta traseira (uma), esq. ou dir. - R.R.
- Executar a Op. 5570 T96 - ALTO FALANTE LATERAL TRASEIRO (um), esq. ou dir. - R.R.
- Executar a Op. 7010E11 - PAINEL INTERNO de uma porta traseira, esq. ou dir. - R.R. com componentes interferentes retirados.
- Executar a Op. 7010C54 - DISPOSITIVO (com maçaneta) de comando da ABERTURA INTERNA da porta traseira - R.R. para reparação ou substituição com o painel retirado

Recolocação

- Completar com a Op. 7010C54 - DISPOSITIVO (com maçaneta) de comando da ABERTURA INTERNA da porta traseira - R.R. para reparação ou substituição com o painel retirado.
- Completar com a Op. 7010E11 - PAINEL INTERNO de uma porta traseira, esq. ou dir. - R.R. com componentes interferentes retirados.
- Completar com a Op. 5570 T96 - ALTO FALANTE LATERAL TRASEIRO (um), esq. ou dir. - R.R.
- Completar com a Op. 7010E22 - GRADE do alto falante no painel da porta traseira (uma) , esq. ou dir. - R.R.
- Completar com a Op. 7010D38 - MAÇANETA/LUVA do LEVANTADOR mecânico do vidro da porta traseira (uma), esq. ou dir. - R.R.
- Completar com a Op. 7010E34 - MOLDURA interna ou externa na estrutura da porta traseira - R.R.
- Completar com a Op. 7010E38 - APOIO DE BRAÇO INTERNO da porta traseira - R.R.
- Completar com a Op. 7010C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta traseira (uma) esq. ou dir. - R.R.

Porta Traseira - Pino e Guarn. do Disp. de Seg.

Retirada

1 - Abrir a porta e desparafusar o pino.

Manter a porta sempre aberta até a recolocação do pino.

2 - Desencaixar a guarnição

Recolocação

- Verificar se o pino e a guarnição não estão danificados
- Parafusar o pino
- Experimentar o correto funcionamento do dispositivo de segurança.

Tirante ligação da maçaneta ext. à fech. - Painel Ret.

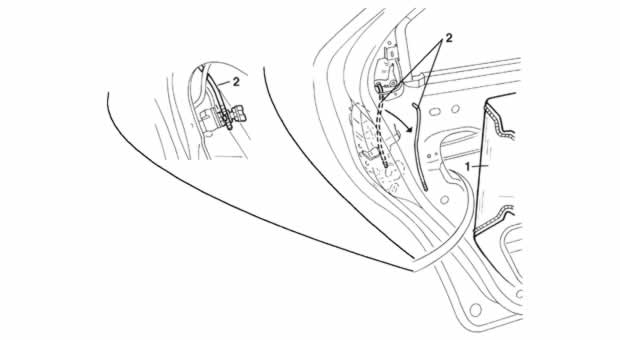

Retirada

1 - Levantar o quanto necessário a parte traseira da proteção reparo de água.
2 - Desligar de ambas as extremidades o tirante entre a maçaneta externa e a fechadura e removê-lo.

Recolocação

- Verificar se o tirante não está danificado
1 - Ligar a extremidade superior do tirante à maçaneta externa
2 - Ligar a extremidade inferior do tirante à fechadura

- Posicionar corretamente a parte traseira da proteção reparo de água.
- Fazer aderir com cuidado o cordão de adesivo à estrutura da porta; se o adesivo não estiver mais adequado a garantir uma perfeita adesão, é necessário substituir a proteção reparo de água.

- Experimentar a funcionalidade da maçaneta externa e da fechadura.

Tirante ligação da maçaneta ext. à fech.
Retirada

- Executar a Op. 7010C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta traseira (uma) esq. ou dir. - R.R.
- Executar a Op. 7010E38 - APOIO DE BRAÇO INTERNO da porta traseira - R.R.
- Executar a Op. 7010E34 - MOLDURA interna ou externa na estrutura da porta traseira - R.R.
- Executar a Op. 7010D38 - MAÇANETA/LUVA do LEVANTADOR mecânico do vidro da porta traseira (uma), esq. ou dir. - R.R.
- Executar a Op. 7010E22 - GRADE do alto falante no painel da porta traseira (uma), esq. ou dir. - R.R.
- Executar a Op. 5570T96 - ALTO FALANTE LATERAL TRASEIRO (um), esq. ou dir. - R.R.
- Executar a Op. 7010E11 - PAINEL INTERNO de uma porta traseira, esq. ou dir. - R.R. com componentes interferentes retirados.
- Executar a Op. 7010C64 -TIRANTE de ligação da MAÇANETA EXTERNA à FECHADURA na porta traseira - r.r. com painel retirado

Recolocação

- Completar com a Op. 7010C64 -TIRANTE de ligação da MAÇANETA EXTERNA à FECHADURA na porta traseira - r.r. com painel retirado
- Completar com a Op. 7010E11 - PAINEL INTERNO de uma porta traseira, esq. ou dir. - R.R. com componentes interferentes retirados.
- Completar com a Op. 5570T96 - ALTO FALANTE LATERAL TRASEIRO (um), esq. ou dir. - R.R.
- Completar com a Op. 7010E22 - GRADE do alto falante no painel da porta traseira (uma) , esq. ou dir. - R.R.
- Completar com a Op. 7010D38 - MAÇANETA/LUVA do LEVANTADOR mecânico do vidro da porta traseira (uma), esq. ou dir. - R.R.
- Completar com a Op. 7010E34 - MOLDURA interna ou externa na estrutura da porta traseira - R.R.
- Completar com a Op. 7010E38 - APOIO DE BRAÇO INTERNO da porta traseira - R.R.
- Completar com a Op. 7010C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta traseira (uma) esq. ou dir. - R.R.

Porta Tras. - Tirante do Disp. de Seg. - sem Painel

Porta Traseira - Tirante do Disp. de Seg.
Retirada

- Executar a Op. 7010C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta traseira (uma) esq. ou dir. - R.R.
- Executar a Op. 7010E38 - APOIO DE BRAÇO INTERNO da porta traseira - R.R.
- Executar a Op. 7010E34 - MOLDURA interna ou externa na estrutura da porta traseira - R.R.
- Executar a Op. 7010D38 - MAÇANETA/LUVA do LEVANTADOR mecânico do vidro da porta traseira (uma), esq. ou dir. - R.R.
- Executar a Op. 7010E22 - GRADE do alto falante no painel da porta traseira (uma), esq. ou dir. - R.R.
- Executar a Op. 5570T96 - ALTO FALANTE LATERAL TRASEIRO (um), esq. ou dir. - R.R.
- Executar a Op. 7010E11 - PAINEL INTERNO de uma porta traseira, esq. ou dir. - R.R. com componentes interferentes retirados.
- Executar a Op. 7010C66 -TIRANTE do dispositivo de SEGURANÇA da porta traseira - R.R. com o painel retirado

Recolocação

- Completar com a Op. 7010C66 -TIRANTE do dispositivo de SEGURANÇA da porta - traseira - R.R. com o painel retirado.
- Completar com a Op. 7010E11 - PAINEL INTERNO de uma porta traseira, esq. ou dir. - R.R. com componentes interferentes retirados.
- Completar com a Op. 5570T96 - ALTO FALANTE LATERAL TRASEIRO (um), esq. ou dir. - R.R.
- Completar com a Op. 7010E22 - GRADE do alto falante no painel da porta traseira (uma) , esq. ou dir. - R.R.
- Completar com a Op. 7010D38 - MAÇANETA/LUVA do LEVANTADOR mecânico do vidro da porta traseira (uma), esq. ou dir. - R.R.
- Completar com a Op. 7010E34 - MOLDURA interna ou externa na estrutura da porta traseira - R.R.
- Completar com a Op. 7010E38 - APOIO DE BRAÇO INTERNO da porta traseira - R.R.
- Completar com a Op. 7010C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta traseira (uma) esq. ou dir. - R.R.

Comando entre Tirantes do Disp. de Seg. - Painel Ret.

Comando entre Tirantes do Disp. de Segurança
Retirada

- Executar a Op. 7010C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta traseira (uma) esq. ou dir. - R.R.
- Executar a Op. 7010E38 - APOIO DE BRAÇO INTERNO da porta traseira - R.R.
- Executar a Op. 7010E34 - MOLDURA interna ou externa na estrutura da porta traseira - R.R.
- Executar a Op. 7010D38 - MAÇANETA/LUVA do LEVANTADOR mecânico do vidro da porta traseira (uma), esq. ou dir. - R.R.
- Executar a Op. 7010E22 - GRADE do alto falante no painel da porta traseira (uma), esq. ou dir. - R.R.
- Executar a Op. 5570T96 - ALTO FALANTE LATERAL TRASEIRO (um), esq. ou dir. - R.R.
- Executar a Op. 7010E11 - PAINEL INTERNO de uma porta traseira, esq. ou dir. - R.R. com componentes interferentes retirados.
- Executar a Op. 7010C68 - COMANDO entre os TIRANTES do DISPOSITIVO DE SEGURANÇA da porta traseira - R.R. com o painel da porta retirado.

Recolocação

- Completar com a Op. 7010C68 - COMANDO entre os TIRANTES do DISPOSITIVO DE SEGURANÇA da porta traseira - R.R. com o painel da porta retirado.
- Completar com a Op. 7010E11 - PAINEL INTERNO de uma porta traseira, esq. ou dir. - R.R. com componentes interferentes retirados.
- Completar com a Op. 5570T96 - ALTO FALANTE LATERAL TRASEIRO (um), esq. ou dir. - R.R.
- Completar com a Op. 7010E22 - GRADE do alto falante no painel da porta traseira (uma) , esq. ou dir. - R.R.
- Completar com a Op. 7010D38 - MAÇANETA/LUVA do LEVANTADOR mecânico do vidro da porta traseira (uma), esq. ou dir. - R.R.
- Completar com a Op. 7010E34 - MOLDURA interna ou externa na estrutura da porta traseira - R.R.
- Completar com a Op. 7010E38 - APOIO DE BRAÇO INTERNO da porta traseira - R.R.
- Completar com a Op. 7010C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta traseira (uma) esq. ou dir. - R.R.
