Porta Traseira - Glossário
Barra de segurança

Elemento de reforço estrutural colocado na estrutura da porta para a contenção das deformações em direção ao habitáculo em caso de colisões laterais

Segurança passiva

É o conjunto das soluções que interagem para reduzir conseqüências de um acidente nos ocupantes do veículo. Entram nesta categoria o pára-brisa em camadas, a coluna da direção retrátil, o material com o qual é construído o volante, a ausência de saliências e de cantos ângulos perigosos no painel, a estrutura dos pedais, a conformação e a resistência dos bancos, os apoios de
cabeça, os cintos de segurança (também com pretensionadores), os Air Bag e a carroceria com resistência diferenciada, ou seja, com célula habitável o mais rígida possível e as partes dianteiras e traseiras deformáveis de modo programado para absorver gradualmente a energia da colisão.

Porta Traseira - Descrição

Porta Traseira - Estr./Revestimento/Guarnição
ESTRUTURA

As portas traseiras são caracterizadas pela maçaneta de abertura que fica escondida no acabamento em torno do vidro.
Para garantir uma elevada segurança passiva, a estrutura possui uma barra de segurança para conter deformações em caso de colisões laterais.

ACABAMENTO

Na estrutura são fixados os vários dispositivos de comando conforme critérios adequados para facilitar as eventuais reparações:
- A conexão do chicote da porta é desligável sem retirar o painel da porta
- A maçaneta externa da porta pode ser retirada removendo somente o painel interno

GUARNIÇÕES

As guarnições da porta foram desenhadas para garantir uma perfeita vedação e eliminação dos ruídos aerodinâmicos.

Porta Traseira - Provas de Sub-Grupo

PROVAS DE SUB-GRUPO

A Localização dos barulhos das portas traseiras

- Fitar as várias zonas apresentadas na figura com papel emborrachado de carroçador

- Efetuar uma prova em estrada levando gradualmente o veículo até a velocidade de início do barulho : se o barulho permanecer, executar a prova preliminar de localização em todo o veículo (ver 70 - PROVA A)

- Retirar o papel emborrachado da zona A e repetir a prova na estrada : se o barulho permanecer, verificar a regulagem das dobradiças das portas (ver PROCEDIMENTOS OP. 7004A14). Retirar ou acrescentar calços nas duas dobradiças, de modo a fazer a porta aderir melhor à guarnição.

- Retirar o papel emborrachado da zona B e repetir a prova na estrada : se o barulho permanecer, verificar a regulagem das dobradiças das portas (ver PROCEDIMENTOS OP. 7004A14). Retirar ou acrescentar calços nas duas dobradiças, de modo a fazer a porta aderir melhor à guarnição.

- Retirar o papel emborrachado da zona C e repetir a prova na estrada : se o barulho permanecer, verificar a integridade da maçaneta traseira, e particularmente a presença da guarnição em torno da alavanca (ver PROCEDIMENTOS OP. 7010C11);

- Retirar o papel emborrachado da zona D e repetir a prova na estrada : se o barulho permanecer, verificar a integridade da guarnição do vão da porta naquela zona e a correta aderência à carroceria (ver PROCEDIMENTOS OP. 7010A34); verificar
também o correto acoplamento da guarnição de deslizamento do vidro (com o vidro fechado).

- Retirar o papel emborrachado da zona E e repetir a prova na estrada : se o barulho permanecer, verificar a integridade do raspa vidro (ver PROCEDIMENTOS OP. 7005D26).

Advertência/Precauções

ADVERTÊNCIAS

Devendo operar no conjunto da porta traseira, respeitar as seguintes prescrições :
- Se houver intervenção nas dobradiças, prestar atenção para não danificar a pintura
- Após uma regulagem da porta onde ocorreu o deslocamento das dobradiças, é necessário restabelecer a pintura na zona das mesmas.
- Após a retirada da porta, apoiá-la em um suporte estável a fim de evitar danos à pintura.

PRECAUÇÕES

Antes de intervir na instalação elétrica (conectores, componentes elétricos, chicotes, etc.) DESLIGAR A BATERIA.

Porta Traseira - Proteção Reparo de água - Painel Ret.
Retirada

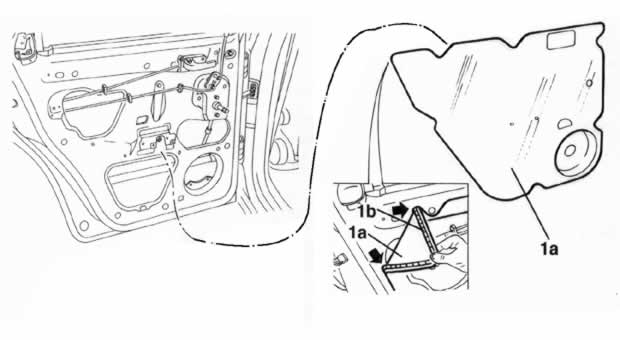

1 - Retirar a proteção reparo de água (1a). Retirar com cuidado a proteção prestando atenção para não danificá-la; colocá-la em local protegido contra poeira para não danificar o cordão adesivo (1b).

Recolocação

- Verificar se a proteção está em boas condições e se não apresenta dilacerações.
1 - Posicionar a proteção reparo de água (1a). Fazer aderir com cuidado o cordão de adesivo à estrutura da porta; se o adesivo não estiver mais adequado a garantir uma perfeita adesão, é necessário substituir a proteção reparo de água.

Porta Traseira - Proteção Reparo de água
Retirada

- Executar a Op. 7010C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta traseira (uma) esq. ou dir. - R.R.
- Executar a Op. 7010E38 - APOIO DE BRAÇO INTERNO da porta traseira - R.R.
- Executar a Op. 7010E34 - MOLDURA interna ou externa na estrutura da porta traseira - R.R.

- Executar a Op. 7010D38 - MAÇANETA/LUVA do LEVANTADOR mecânico do vidro da porta traseira (uma), esq. ou dir. - R.R.
- Executar a Op. 7010E22 - GRADE do alto falante no painel da porta traseira (uma), esq. ou dir. - R.R.
- Executar a Op. 5570T96 - ALTO FALANTE LATERAL TRASEIRO (um), esq. ou dir. - R.R.
- Executar a Op. 7010E11 - PAINEL INTERNO de uma porta traseira, esq. ou dir. - R.R. com componentes interferentes retirados.
- Executar a Op. 7010A04 - PROTEÇÃO REPARO DE ÁGUA da porta traseira - R.R. ou colocação com o painel da porta retirado

Recolocação

- Completar com a Op. 7010A04 - PROTEÇÃO REPARO DE ÁGUA da porta traseira - R.R. ou colocação com o painel da porta retirado
- Completar com a Op. 7010E11 - PAINEL INTERNO de uma porta traseira, esq. ou dir.
- R.R. com componentes interferentes retirados.
- Completar com a Op. 5570T96 - ALTO FALANTE LATERAL TRASEIRO (um), esq. ou dir. - R.R.
- Completar com a Op. 7010E22 - GRADE do alto falante no painel da porta traseira (uma) , esq. ou dir. - R.R.
- Completar com a Op. 7010D38 - MAÇANETA/LUVA do LEVANTADOR mecânico do vidro da porta traseira (uma), esq. ou dir. - R.R.
- Completar com a Op. 7010E34 - MOLDURA interna ou externa na estrutura da porta traseira - R.R.
- Completar com a Op. 7010E38 - APOIO DE BRAÇO INTERNO da porta traseira - R.R.
- Completar com a Op. 7010C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta traseira (uma) esq. ou dir. - R.R.

Porta Traseira - Regulagem do Batente e Adaptação da Guarnição

Antes de variar a posição do batente da porta, certificar-se do correto alinhamento da porta. Se necessário, referir-se à Op. 7010A14 - PORTA traseira - Regulagem, centragem e perfilamento - Compreende adaptação das dobradiças e guarnições no vão da
porta.

1 - Afrouxar os parafusos de fixação do batente.
2 - Deslocar o batente para a correta posição através dos furos ovalados dos parafusos. Para uma correta regulagem do batente, pode ser necessário colocar calços. As setas indicam os movimentos permitidos para a regulagem.

- Apertar os parafusos
- Verificar o correto acoplamento entre batente e fechadura da porta e o alinhamento com a porta fechada.

Porta Tras. - Regul./Centr./Perfilamento e Adapt. Dobradiças

Retirada

1 - Afrouxar os parafusos
2 - Regular a posição da porta através dos furos ovalados dos parafusos, de modo a atingir o perfeito alinhamento com a carroceria
É recomendável operar em uma dobradiça por vez. Para uma correta regulagem da porta, pode ser necessário utilizar calços entre a dobradiça e a coluna.
As setas indicam os movimentos permitidos para a regulagem.

Recolocação

- Após a regulagem, apertar os parafusos no torque prescrito.

Fixação Componente Valor (daNm)
Parafuso DOBRADIÇAS DAS PORTAS TRASEIRAS 5.1 - 7.4

- Reparar a pintura na zona das dobradiças
- Verificar o correto acoplamento entre o batente e a fechadura.
- Completar com a Op. 7010A10 - PORTA traseira - Regulagem do batente e eventual adaptação da guarnição.

Porta Tras. - Componentes com Serviços Elétricos
Retirada

- Executar a Op. 7010C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta traseira (uma) esq. ou dir. - R.R.
- Executar a Op. 7010E38 - APOIO DE BRAÇO INTERNO da porta traseira - R.R.
- Executar a Op. 7010E34 - MOLDURA interna ou externa na estrutura da porta traseira - R.R.
- Executar a Op. 7010D38 - MAÇANETA/LUVA do LEVANTADOR mecânico do vidro da porta traseira (uma), esq. ou dir. - R.R.
- Executar a Op. 7010E22 - GRADE do alto falante no painel da porta traseira (uma), esq. ou dir. - R.R.
- Executar a Op. 5570 T96 - ALTO FALANTE LATERAL TRASEIRO (um), esq. ou dir. - R.R.
- Executar a Op. 7010E11 - PAINEL INTERNO de uma porta traseira, esq. ou dir. - R.R. com componentes interferentes retirados.
- Executar a Op. 7010A04 - PROTEÇÃO REPARO DE ÁGUA da porta traseira - R.R. ou colocação com o painel da porta retirado
- Executar a Op. 7010C54 - DISPOSITIVO (com maçaneta) de comando da ABERTURA INTERNA da porta traseira - R.R. para reparação ou substituição com o painel retirado.
- Executar a Op. 7010C50 - DISPOSITIVO de comando da ABERTURA INTERNA da porta traseira - R.R. para reparação ou substituição com o painel da porta retirado.
- Executar a Op. 7010C71 - TIRANTE completo com o pino do DISPOSITIVO DE SEGURANÇA da porta traseira - R.R.
- Executar a Op. 7010C66 - TIRANTE do dispositivo de SEGURANÇA da porta traseira
- R.R. com o painel da porta retirado.
- Executar a Op. 7010N20 - CONJUNTO MOTOR / FECHADURA do travamento das portas de uma porta traseira , esq. ou dir. - R.R. com o painel da porta e estrutura retirados.
- Executar a Op. 7010C10 - MAÇANETA EXTERNA da porta traseira - R.R. com o painel da porta retirado.
- Executar a Op. 5510B20 - CHICOTE integrado da PORTA TRASEIRA (uma), esq. ou dir. - R.R. com a proteção reparo de água ou estrutura de suporte retirada.
- Executar a Op. 7010D22 - GUIA (uma), esq. ou dir. do VIDRO da porta traseira - R.R. com o painel da porta (e estrutura de suporte) retirados.
- Executar a Op. 7010A28 - LIMITADOR de abertura da PORTA traseira - R.R.
- Executar a Op. 7010D30 - RASPA VIDRO (interno) (um), esq. ou dir. do VIDRO da porta traseira - R.R.
- Executar a Op. 7010D26 - RASPA VIDRO (externo) (um), esq. ou dir. do VIDRO da porta traseira - R.R.
- Executar a Op. 7010A46 - GUARNIÇÃO INFERIOR da porta traseira - R.R.
- Executar a Op. 7010D34 - LEVANTADOR MECÂNICO do vidro da porta traseira (um), esq. ou dir. - R.R. (e estrutura de suporte) retirados.
- Executar a Op. 7010M20 - LEVANTADOR elétrico do vidro de uma porta traseira, esq. ou dir. - R.R. com o painel / estrutura de suporte retirados.
- Executar a Op. 7010D14 - VIDRO (um) esq. ou dir. da porta traseira - R.R. com o painel da porta (e estrutura de suporte) retirados
- Executar a Op. 7010A20 - PORTA traseira - R.R.

Recolocação

- Completar com a Op. 7010A20 - PORTA traseira - R.R.
- Completar com a Op. 7010D14 - VIDRO (um) esq. ou dir. da porta traseira - R.R. com o painel da porta (e estrutura de suporte) retirados
- Completar com a Op. 7010M20 - LEVANTADOR elétrico do vidro de uma porta traseira, esq. ou dir. - R.R. com o painel / estrutura de suporte retirados.
- Completar com a Op. 7010D34 - LEVANTADOR MECÂNICO do vidro da porta traseira (um), esq. ou dir. - R.R. (e estrutura de suporte) retirados.
- Completar com a Op. 7010A46 - GUARNIÇÃO INFERIOR da porta traseira - R.R.
- Completar com a Op. 7010A50 - GUARNIÇÃO CONTRA RUÍDO da porta lateral traseira - R.R.
- Completar com a Op. 7010D26 - RASPA VIDRO (externo) (um), esq. ou dir. do VIDRO da porta traseira - R.R.
- Completar com a Op. 7010D30 - RASPA VIDRO (interno) (um), esq. ou dir. do VIDRO da porta traseira - R.R.
- Completar com a Op. 7010A28 - LIMITADOR de abertura da PORTA traseira - R.R.
- Completar com a Op. 7010D22 - GUIA (uma), esq. ou dir. do VIDRO da porta traseira
- R.R. com o painel da porta (e estrutura de suporte) retirados
- Completar com a Op. 5510B20 - CHICOTE integrado da PORTA TRASEIRA (uma), esq. ou dir. - R.R. com a proteção reparo de água ou estrutura de suporte retirada.
- Completar com a Op. 7010C10 - MAÇANETA EXTERNA da porta traseira - R.R. com o painel da porta retirado.
- Completar com a Op. 7010N20 - CONJUNTO MOTOR / FECHADURA do travamento das portas de uma porta traseira , esq. ou dir. - R.R. com o painel da porta e estrutura retirados.
- Completar com a Op. 7010C66 - TIRANTE do dispositivo de SEGURANÇA da porta traseira - R.R. com o painel da porta retirado.
- Completar com a Op. 7010C71 - TIRANTE completo com o pino do DISPOSITIVO DE SEGURANÇA da porta traseira - R.R.
- Completar com a Op. 7010C50 - DISPOSITIVO de comando da ABERTURA INTERNA da porta traseira - R.R. para reparação ou substituição com o painel da porta retirado.
- Completar com a Op. 7010C54 - DISPOSITIVO (com maçaneta) de comando da ABERTURA INTERNA da porta traseira - R.R. para reparação ou substituição com o painel retirado.
- Completar com a Op. 7010A04 - PROTEÇÃO REPARO DE ÁGUA da porta traseira - R.R. ou colocação com o painel da porta retirado
- Completar com a Op. 7010E11 - PAINEL INTERNO de uma porta traseira, esq. ou dir. - R.R. com componentes interferentes retirados.
- Completar com a Op. 5570 T96 - ALTO FALANTE LATERAL TRASEIRO (um), esq. ou dir. - R.R.
- Completar com a Op. 7010E22 - GRADE do alto falante no painel da porta traseira (uma) , esq. ou dir. - R.R.
- Completar com a Op. 7010D38 - MAÇANETA/LUVA do LEVANTADOR mecânico do vidro da porta traseira (uma), esq. ou dir. - R.R.
- Completar com a Op. 7010E34 - MOLDURA interna ou externa na estrutura da porta traseira - R.R.
- Completar com a Op. 7010E38 - APOIO DE BRAÇO INTERNO da porta traseira - R.R.
- Completar com a Op. 7010C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta traseira (uma) esq. ou dir. - R.R

Porta Traseira

Retirada

1 - Soltar os parafusos (1a) do limitador e fechar a porta para fazer entrar o limitador.
2 - Ligar a conexão elétrica.

Denominação Conector
2 Conector dianteiro / porta tras. esq. D35
2 Conector dianteiro / porta tras. dir. D36

3 - Soltar os parafusos das dobradiças
4 - Levantar a porta e retirá-la

Recolocação

- Reposicionar a porta nas dobradiças
- Colocar os parafusos das dobradiças
- Ligar a conexão elétrica
- Verificar a funcionalidade dos vários utilizadores na porta
- Fazer sair o limitador e colocar os parafusos
- Completar com a Op. 7010A14 - PORTA traseira - Regulagem, centragem e perfilamento - Compreende adaptação das dobradiças e guarnições no vão da porta

Porta Traseira - Dobradiças(parafusadas)

Retirada

Soltar os parafusos de fixação da dobradiça
2 - Retirar a dobradiça (2a) e remover os eventuais calços (2b)

Recolocação

- Remontar a dobradiça. O eventual uso dos calços será definido na fase de regulagem e centragem da porta.
- Colocar os parafusos sem apertá-los.

Porta Traseira - Limitador de Abertura

Retirada

- Executar a Op. 7010C44 - MOLDURA da MAÇANETA INTERNA do comando de abertura da porta traseira (uma) esq. ou dir. - R.R.
- Executar a Op. 7010E38 - APOIO DE BRAÇO INTERNO da porta traseira - R.R.
- Executar a Op. 7010E34 - MOLDURA interna ou externa na estrutura da porta traseira - R.R.
- Executar a Op. 7010D38 - MAÇANETA/LUVA do LEVANTADOR mecânico do vidro da porta traseira (uma), esq. ou dir. - R.R.
- Executar a Op. 7010E22 - GRADE do alto falante no painel da porta traseira (uma) , esq. ou dir. - R.R.
- Executar a Op. 5570 T96 - ALTO FALANTE LATERAL TRASEIRO (um), esq. ou dir. - R.R.
- Executar a Op. 7010E11 - PAINEL INTERNO de uma porta traseira, esq. ou dir. - R.R. com componentes interferentes retirados
1 - Levantar o quanto necessário a borda dianteira da proteção reparo de água.
2 - Desencaixar a guarnição
3 - Soltar os parafusos de fixação do limitador na porta
4 - Soltar os parafusos de fixação do limitador à carroceria
5 - Retirar o limitador de abertura da porta.

Recolocação

Verificar se o limitador não está danificado e se a guarnição está em boas condições.
- Introduzir em sua sede o limitador com a relativa guarnição.
- Colocar os parafusos de fixação do limitador, na porta e na carroceria.
- Colocar os parafusos da guia dianteira do vidro.
- Posicionar corretamente a borda dianteira da proteção reparo de água.
Fazer aderir com cuidado o cordão de adesivo à estrutura da porta; se o adesivo não estiver mais adequado a garantir uma perfeita adesão, é necessário substituir a proteção reparo de água.
- Lubrificar o limitador com produto prescrito.

Tipo Componente Denominação Quant. Graxa
LIMITADOR DE ABERTURA DAS PORTAS TRASEIRAS

- Completar com a Op. 7010E11 - PAINEL INTERNO de uma porta traseira, esq. ou dir. - R.R. com componentes interferentes retirados.
- Completar com a Op. 5570T96 - ALTO FALANTE LATERAL TRASEIRO (um), esq. ou dir. - R.R.
- Completar com a Op. 7010E22 - GRADE do alto falante no painel da porta traseira (uma) , esq. ou dir. - R.R.
- Completar com a Op. 7010D38 - MAÇANETA/LUVA do
LEVANTADOR mecânico do vidro da porta traseira (uma), esq. ou dir. - R.R.
- Completar com a Op. 7010E34 - MOLDURA interna ou externa na estrutura da porta traseira - R.R.
- Completar com a Op. 7010E38 - APOIO DE BRAÇO INTERNO da porta traseira - R.R.
- Completar com a Op. 7010C44 - MOLDURA da
MAÇANETA INTERNA do comando de abertura da porta traseira (uma) esq. ou dir. - R.R.

Porta Traseira - Guarnição do Vão da Porta

Retirada

- Executar a Op. 7040L44 - SOLEIRA de um VÃO DA PORTA TRASEIRA (uma), esq. ou dir. - R.R.

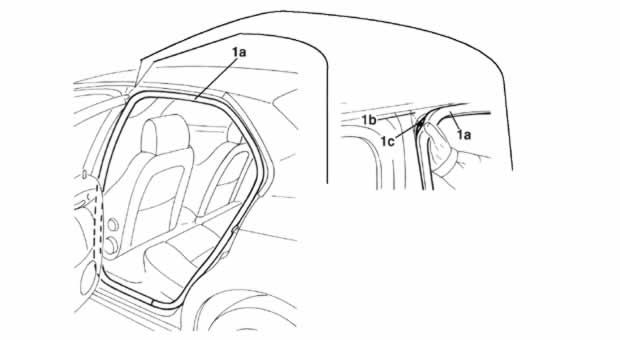

1 - Desencaixar a guarnição de sua sede. Iniciar pelo ponto de junção evidenciado na figura

- Completar com a Op. 7040L44 - SOLEIRA de um VÃO DA PORTA TRASEIRA (uma), esq. ou dir. - R.R.

Porta Traseira - Guarnição Inferior

Retirada

1 - Desencaixar os pinos de retenção da guarnição inferior com a ferramenta

Denominação Código
1 Ferramenta para desencaixar 1.823.015.000

2 - Retirar a guarnição inferior.

Recolocação

- Verificar se a guarnição inferior está em boas condições e se não apresenta marcas de danificações.

- Colocar a guarnição em sua sede.
- Colocar os novos pinos de retenção e fixar a guarnição.

Porta Traseira - Guarnição Contra Ruído

Retirada

1 - Operando com cautela, desencaixar a guarnição contra ruído.

Recolocação

- Verificar se a guarnição contra ruído não está danificada.
- Colocar a guarnição em sua sede.
