Velocímetro

Retirada
1 - Soltar o parafuso
2 - Retirar a moldura (2a) desencaixando-a das travas de retenção (2b)
3 - Soltar os parafusos
4 - Desencaixar o velocímetro / hodômetro (4a) da trava e afastá-lo
5 - Deesligar as conexões elétricas (5a, 5b)

Denominação Conector
5a Velocímetro E10A

Denominação Conector
5b Velocímetro E10B

Recolocação
- Verificar se o instrumento não está danificado
- Ligar as conexões elétricas
- Remontar o velocímetro/hodômetro fixando-o com os parafusos
- Remontar a moldura fixando-a com o parafuso
- Experimentar a funcionalidade do instrumento e das funções por ele controladas

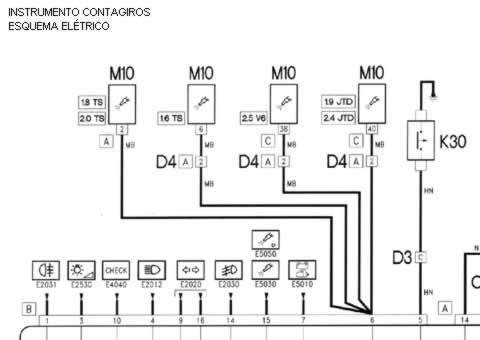

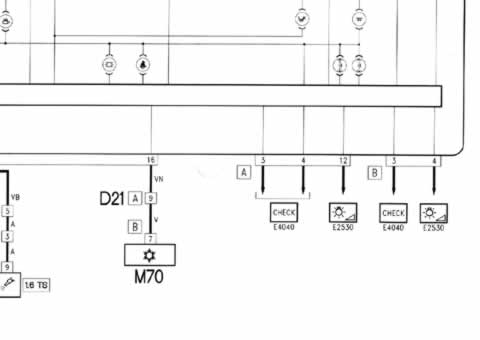

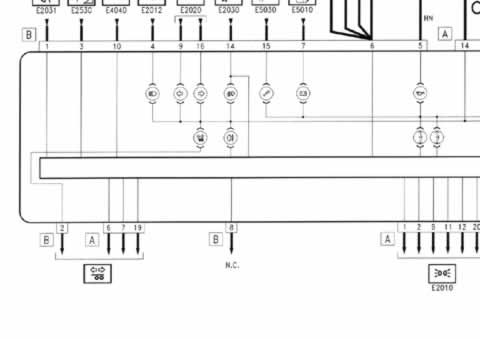

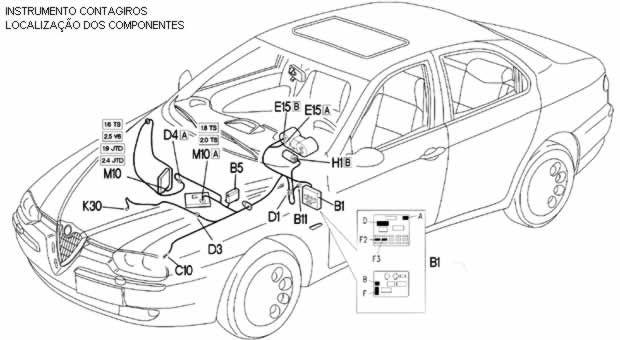

Contagiros

Retirada
1 - Soltar o parafuso
2 - Retirar a moldura (2a) desencaixando-a das travas de retenção (2b)
3 - Soltar os parafusos
4 - Desencaixar o contagiros (4a) da trava e afastá-lo
5 - Deesligar as conexões elétricas (5a, 5b)

Denominação Conector
5a Contagiros E15A

Denominação Conector
5b Contagiros E15B

Recolocação
- Verificar se o instrumento não está danificado
- Ligar as conexões elétricas
- Remontar o contagiros fixando-o com os parafusos
- Remontar a moldura fixando-a com o parafuso
- Experimentar a funcionalidade do instrumento e das funções por ele controladas

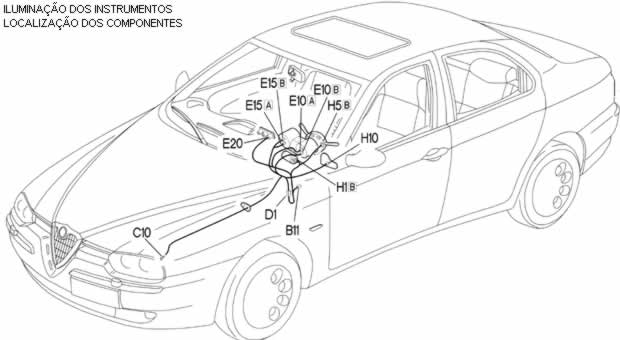

Lâmpadas de iluminação dos instrumentos de bordo

Retirada

Para a substituição de lâmpadas do velocímetro/hodômetro, proceder como segue :
- Retirar o velocímetro.
1 - Girar e extrair o porta-lâmpada de iluminação do instrumento (1a) ou o porta-lâmpada de iluminação do display (1b)
2 - Retirar a lâmpada do porta-lâmpada. Fixação por pressão

Para a substituição de lâmpadas do contagiros, proceder como segue :
- Retirar o contagiros
1 - Girar e extrair o porta-lâmpada de iluminação do instrumento (1a) ou o porta-lâmpada da luz espia dos faróis altos (1b)
2 - Retirar a lâmpada do porta-lâmpada. Fixação por pressão

Recolocação

- Verificar a funcionalidade das lâmpadas
- Introduzir a lâmpada no porta-lâmpada
- Introduzir o porta-lâmpada em sua sede e girá-lo
- Recolocar o velocímetro
- Recolocar o contagiros

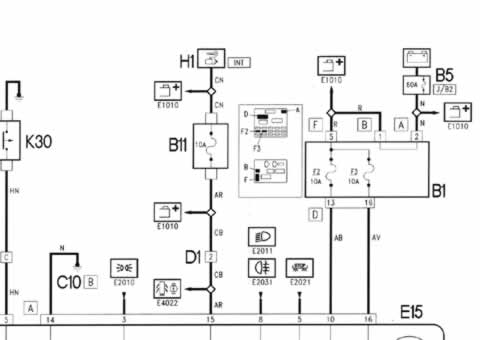

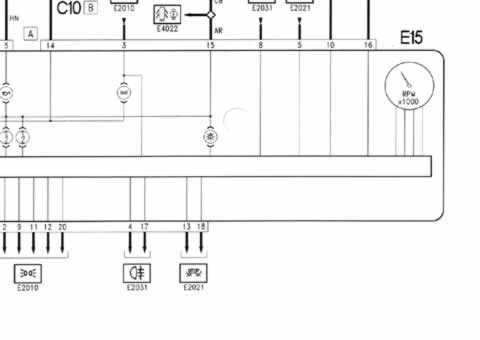

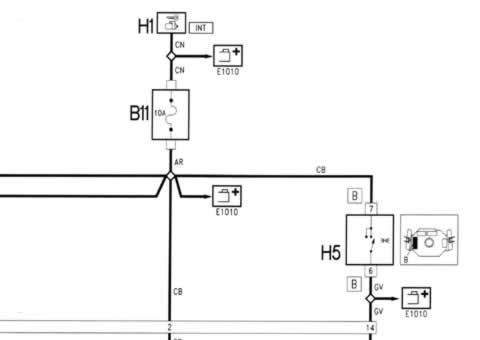

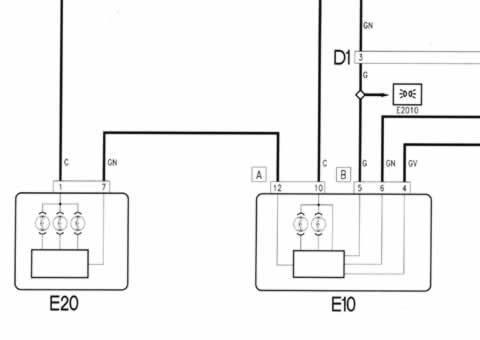

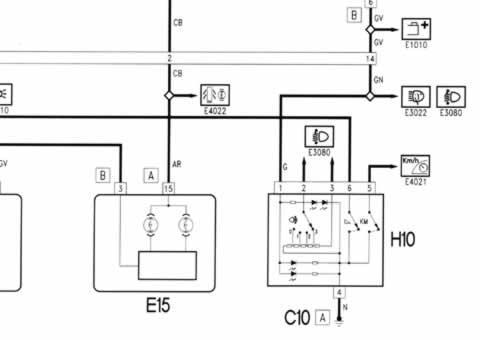

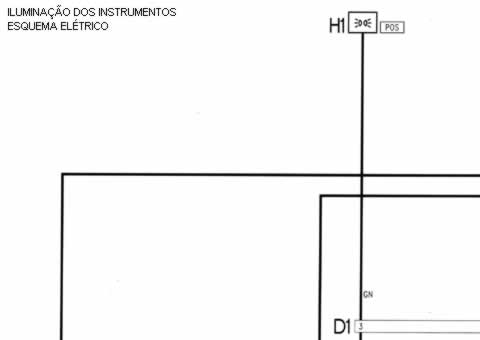

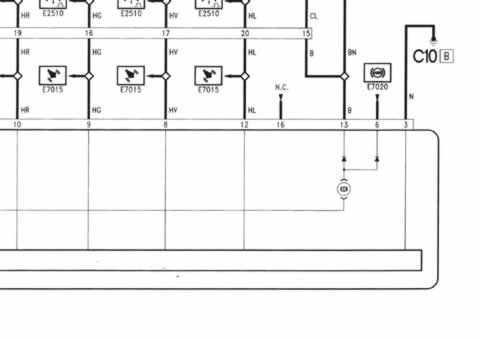

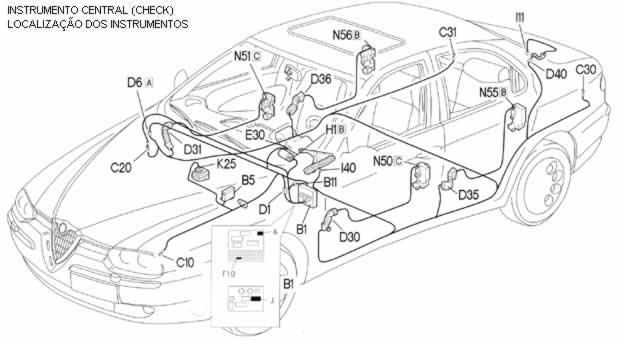

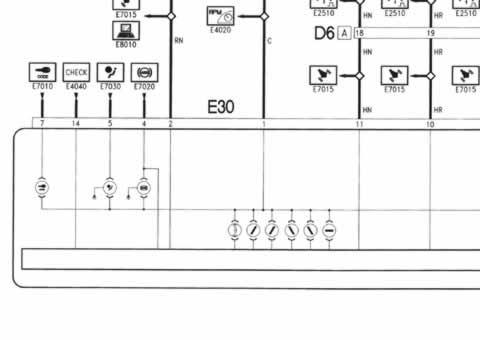

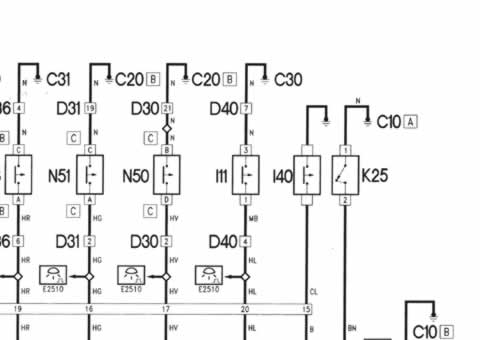

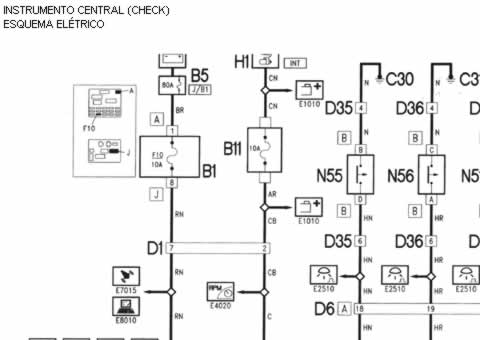

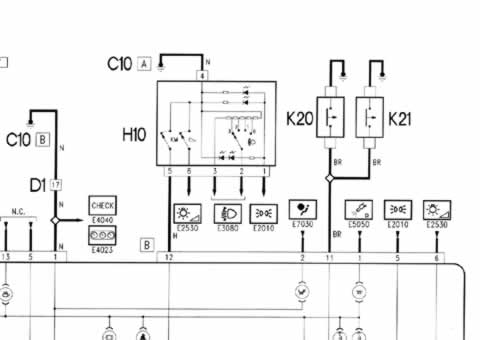

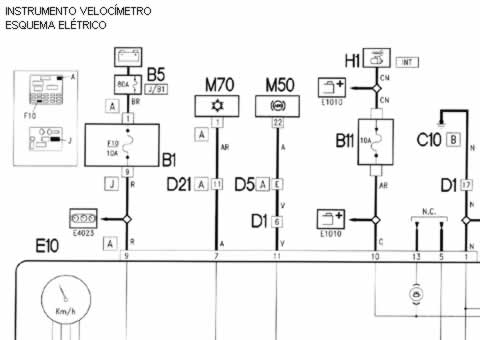

Iluminação dos Instrumentos - Esquema Elétrico
