Advertências
- Não tentar funcionar
o motor com o cabo massa da bateria frouxo, para não
causar graves danos ao chicote.
- Nunca puxar com
força os cabos ou chicotes, uma vez que os mesmos podem se
desprender das conexões ou dos terminais.
- Desligar todas as
centrais e dispositivos eletrônicos no caso de soldas elétricas na
carroceria
- Antes de substituir
um fusível, verificar se o circuito protegido não apresenta
anomalias.
- Na substituição
dos fusíveis, certificar-se de que o novo fusível tenha a correta
amperagem. Não utilizar fusíveis de amperagem superior ou inferior.
Precauções
Operando nos componentes elétricos, observar criteriosamente as seguintes
precauções.
- Retirar anéis, relógio de pulso ou outros objetos metálicos.
- Antes de intervir
no circuito elétrico (conectores, componentes elétricos,
chicotes, etc.) DESLIGAR A BATERIA
- Prestar atenção
nos arcos elétricos. Mesmo a tensão sendo de 12V, a bateria
pode causar elevada corrente elétrica em caso de curto-circuito, provocando
arcos ou centelhamentos
que podem causar perigo para o operador ou
princípio de incêndio.
- Prestar atenção
às altas tensões. O sistema de ignição eletrônica gera tensões de
20.000V e podem ser muito perigosas. Agir com muita cautela quando se opera
nestes componentes
ou próximo deles.
- Evitar incêndios.
Não fumar operando próximo à bateria ou dos componentes
sujeitos a aquecimento durante o uso (ex. lâmpadas halógenas), ou na zona do
vão motor com motor
ainda quente. Além disso, prestar atenção para evitar
queimaduras ou danos a ferramentas e componentes.
Farol de neblina
Retirada
1 - Soltar os parafusos de fixação da caixa
2 - Retirar a caixa
3 - Soltar os parafusos de fixação do farol de neblina
4 - Retirar o farol
de neblina (4a) e desligar a conexão
elétrica (4b)
Denominação Conector
4b Farol de neblina esquerdo F15
Denominação Conector
4b Farol de neblina direito F16
Recolocação
- Ligar a conexão elétrica
- Experimentar a funcionalidade do farol de neblina
- Colocar o farol de neblina em sua sede
- Colocar os parafusos de fixação
- Colocar a caixa
- Colocar os parafusos de fixação da caixa
- Recolocar o facho luminoso dos faróis - Op. 5540B
Lâmpada do farol de neblina
Retirada
- Colocar o veículo no elevador
1 - Girar a capa no
sentido anti-horário e afastá-la
ligeiramente
2 - Desencaixar a trava de retenção
3 - Retirar a lâmpada
Se a lâmpada estiver
eficiente, evitar tocar o bulbo com
as mãos. Se isto ocorrer, limpar com álcool.
4 - Desligar a lâmpada (4a) da conexão elétrica (4b)
Recolocação
Se a lâmpada estiver
eficiente, evitar tocar o bulbo
com as mãos. Se isto ocorrer, limpar com álcool.
- Verificar a eficiência da lâmpada e sua limpeza
- Ligar a conexão elétrica da lâmpada
1 - Introduzir a lâmpada
em sua sede posicionando-a
como indicado na figura
- Colocar a trava de retenção
- Experimentar a funcionalidade do farol de neblina
- Recolocar a capa e girá-la no sentido horário
Interruptor dos faróis de neblina
Retirada
- Retirar a caixa
dos interruptores do console do
túnel - Op. 7040L
1 - Soltar os parafusos
2 - Retirar o interruptor
Recolocação
- Verificar se o interruptor
não está danificado e, se necessário, experimentar a sua
funcionalidade elétrica
- Remontar o interruptor fixando-o com os parafusos
- Recolocar a caixa dos interruptores no console do túnel - Op. 7040L
Facho luminoso dos faróis de neblina - Reg.
- Predispor o veículo
completo com roda
sobressalente, líquidos de abastecimento e
reserva de combustível
- Verificar se a pressão dos pneus está correta
- Colocar o interruptor
de comando da regulagem
dos faróis na posição 0
- Colocar o veículo
em um piso plano, direcionado
perpendicularmente a uma tela ou superfície
opaca distante 10 metros, na qual deve ser
traçada uma linha correspondente à altura do piso
(A) do centro dos faróis de neblina
1 - Ligar os faróis
de neblina e operar no parafuso de
regulagem de modo que a linha de demarcação
entre a zona obscura e a iluminada pelo facho
luminoso e encontre a uma altura de
B = (2/3 A - 11 )cm.
Chicote dos faróis de neblina
Retirada
- Retirar a grade dianteira central - Op. 7055A
- Retirar o para-choque dianteiro - Op. 7055A
- Retirar o para-choque dianteiro - Op. 7055B
Denominação Conector
4b Farol de neblina esquerdo F15
Denominação Conector
4b Farol de neblina direito F16
2 - Liberar o chicote das retenções e retirá-lo
Recolocação
- Verificar se o chicote
não está danificado e se os cabos estão perfeitamente
fixados nos conectores
- Verificar se as
conexões possuem os dispositivos contra desprendimento dos
cabos (secondary lock)
- Se necessário, executar as verificações de continuidade oportunas
- Colocar o chicote e fixá-lo nas retenções
- Ligar as conexões elétricas
- Recolocar o pára-choque dianteiro - Op. 7055B.
- Recolocar a grade dianteira lateral - Op. 7055A.
- Recolocar a grade dianteira central - Op. 7055A.
- Experimentar a funcionalidade dos faróis de neblina

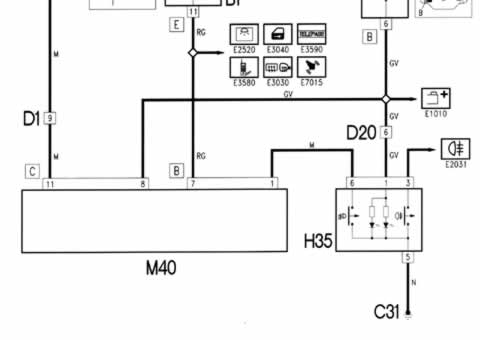

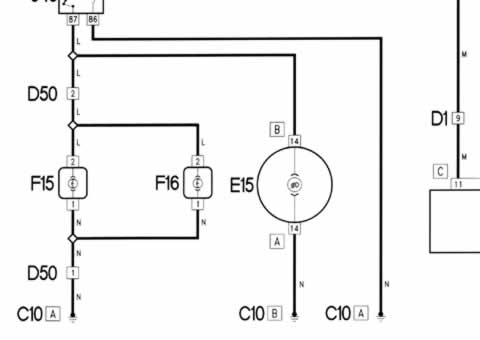

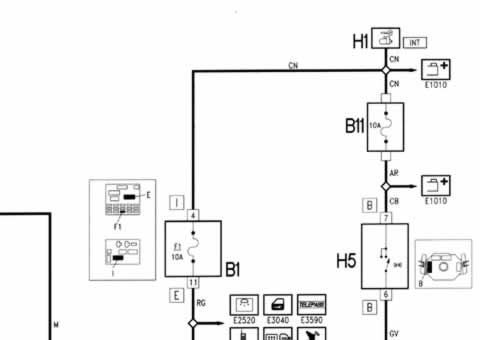

Faróis de Neblina - Esquema Elétrico

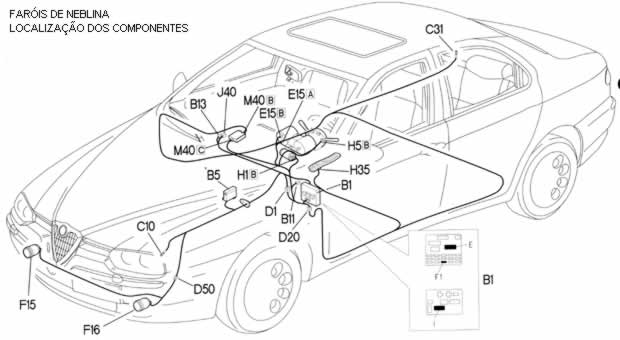

Faróis de Neblina - Loc. Componentes

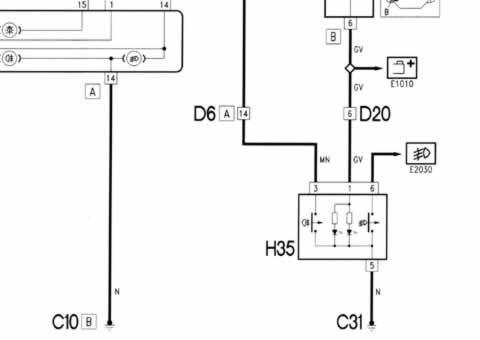

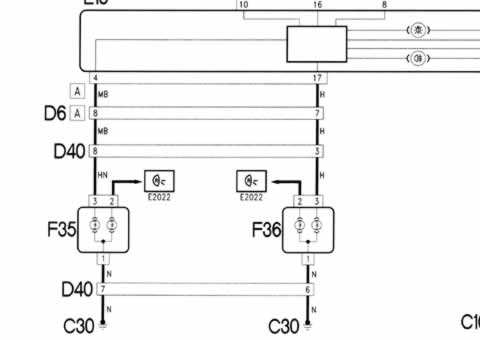

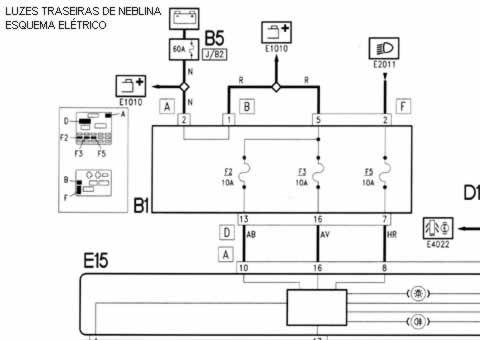

Luzes Traseiras de Neblina - Esquema Elétrico

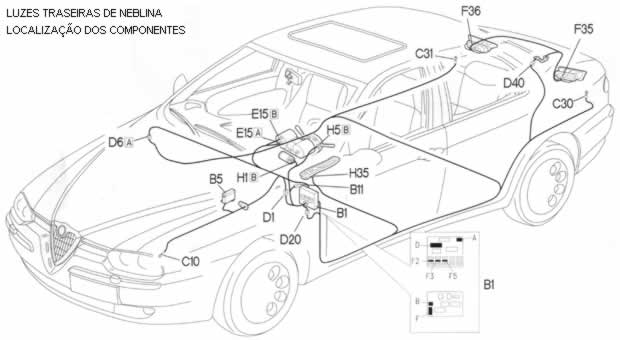

Luzes Traseiras de Neblina - Loc. Componentes
