Advertências
- Não tentar funcionar o motor com o cabo massa da bateria frouxo, para não causar graves danos ao chicote.
- Nunca puxar com força os cabos ou chicotes, uma vez que os mesmos podem se desprender das conexões ou dos terminais.
- Desligar todas as centrais e dispositivos eletrônicos no caso de soldas elétricas na carroceria
- Antes de substituir um fusível, verificar se o circuito protegido não apresenta anomalias.
- Na substituição dos fusíveis, certificar-se de que o novo fusível tenha a correta amperagem. Não utilizar fusíveis de amperagem superior ou inferior.

Precauções
Operando nos componentes elétricos, observar criteriosamente as seguintes precauções.
- Retirar anéis, relógio de pulso ou outros objetos metálicos.
- Antes de intervir no circuito elétrico (conectores, componentes elétricos, chicotes, etc.) DESLIGAR A BATERIA
- Prestar atenção nos arcos elétricos. Mesmo a tensão sendo de 12V, a bateria pode causar elevada corrente elétrica em caso de curto-circuito, provocando arcos ou centelhamentos que podem causar perigo para o operador ou
princípio de incêndio.
- Prestar atenção às altas tensões. O sistema de ignição eletrônica gera tensões de 20.000V e podem ser muito perigosas. Agir com muita cautela quando se opera nestes componentes ou próximo deles.
- Evitar incêndios. Não fumar operando próximo à bateria ou dos componentes sujeitos a aquecimento durante o uso (ex. lâmpadas halógenas), ou na zona do vão motor com motor ainda quente. Além disso, prestar atenção para evitar
queimaduras ou danos a ferramentas e componentes.

Faróis - grupo ótico

Retirada

- Retirar a grade dianteira central - Op. 7055A
- Retirar a grade dianteira lateral - Op. 7055A

É recomendável colocar o veículo no elevador
1 - Soltar os parafusos de fixação da extremidade do pára-choque dianteiro
2 - Desencaixar o vão suplementar da roda do pára-choque dianteiro, utilizando a ferramenta apropriada, na zona dos parafusos retirados

Denominação Código
2 Ferramenta para 1.823.014.000
desencaixar

3 - Operando pelo lado inferior, soltar os dois parafusos de fixação do pára-choque ao pára-lama.

1 - Soltar os parafusos de fixação centrais do pára-choque
2 - Afastar ligeiramente o pára-choque e sustentá-lo adequadamente

Recolocação

- Verificar se o farol não está danificado
- Ligar as conexões elétricas e remontar o farol
- Colocar as três porcas de fixação do farol
- Recolocar a parte lateral do pára-choque
- Colocar os parafusos de fixação do pára-choque
Operando pelo lado inferior, colocar os dois parafusos de fixação do pára-choque ao pára-lama
- Colocar o vão suplementar da roda no pára-choque dianteiro
- Colocar os parafusos de fixação da extremidade do pára-choque dianteiro
- Recolocar a grade dianteira lateral - Op. 7055A
- Recolocar a grade dianteira central - Op. 7055A

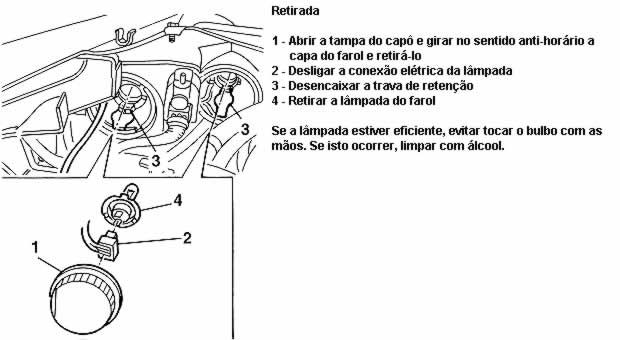

Farol lâmpada de iluminação

Recolocação

- Verificar a integridade da lâmpada e a sua limpeza
Se a lâmpada estiver eficiente, evitar tocar o bulbo com as mãos. Se isto ocorrer, limpar com álcool.

1 - Montar a lâmpada do farol posicionando-a como ilustrado na figura

- Colocar a trava de retenção
- Ligar a conexão elétrica à lâmpada
- Experimentar a funcionalidade da lâmpada
- Recolocar a capa do farol e girá-la no sentido horário

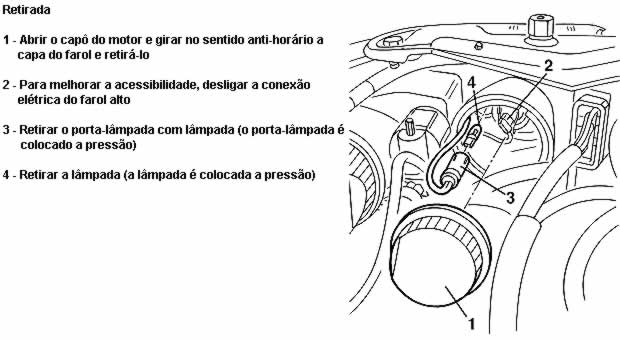

Farol lâmpada de luz de posição

Recolocação

- Introduzir a lâmpada no porta-lâmpada
- Montar o porta-lâmpada com lâmpada em sua sede
- Ligar a conexão elétrica do farol alto
- Experimentar a funcionalidade da lâmpada
- Remontar a capa do farol e girá-lo no sentido horário

Facho luminoso dos faróis - Regulagem

- Acender os faróis baixos
- Regulagem vertical

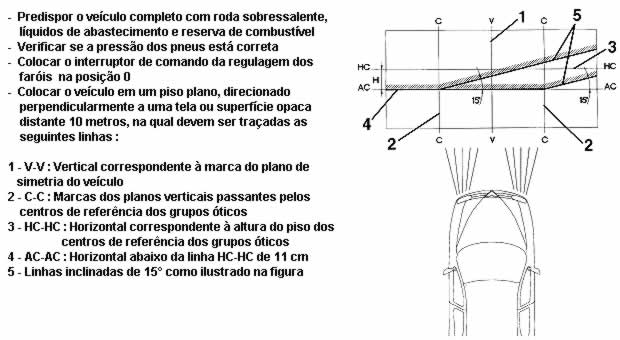

Operando no parafuso de regulagem do grupo ótico, fazer coincidir o trecho horizontal da linha de demarcação entre a zona obscura e a iluminada pelo facho luminoso com a linha AC-AC traçada na tela

2 - Regulagem horizontal
Operando no parafuso de regulagem horizontal do grupo ótico, fazer coincidir o ponto de cruzamento das duas linhas de demarcação horizontal e inclinada com o respectivo cruzamento das linhas C-C e AC-AC da tela.

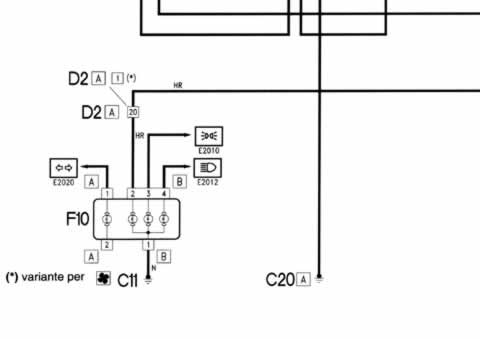

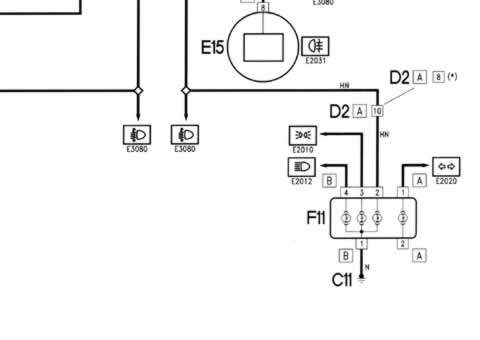

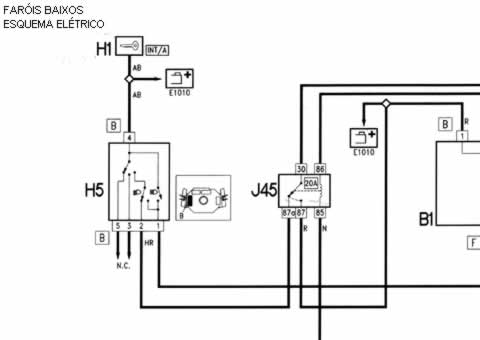

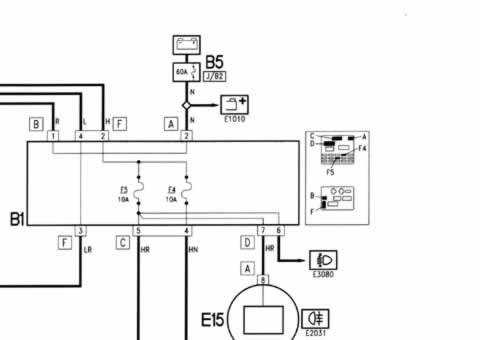

Farois baixos - Esquema elétrico

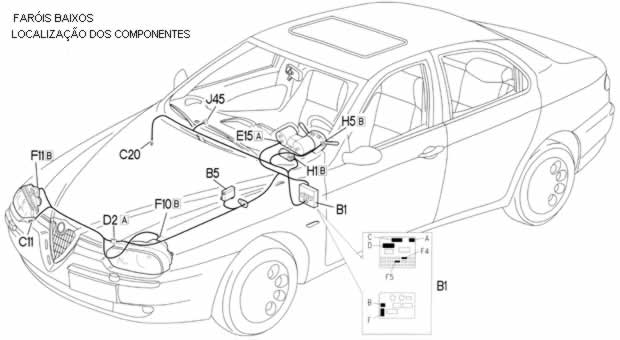

Farois baixos - Loc. componentes

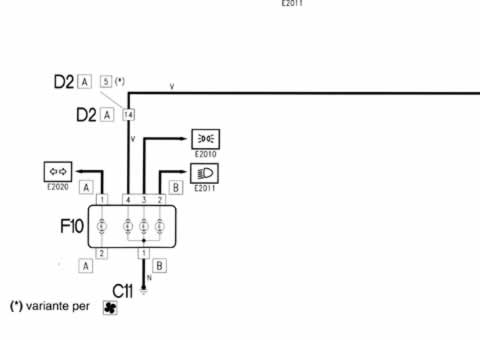

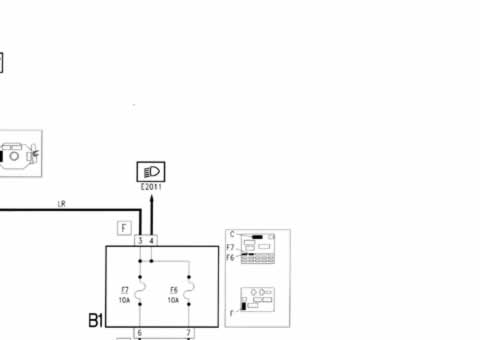

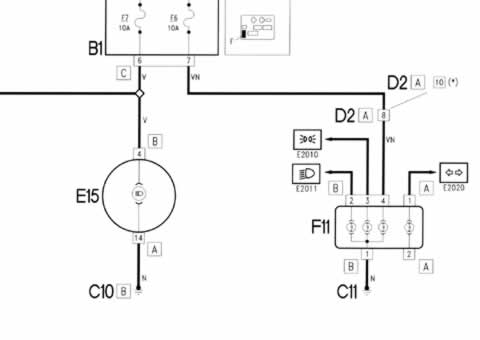

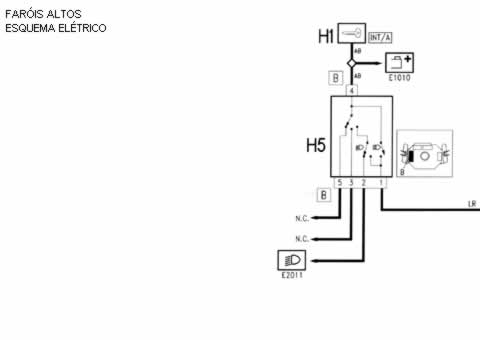

Faróis altos - Esquema elétrico

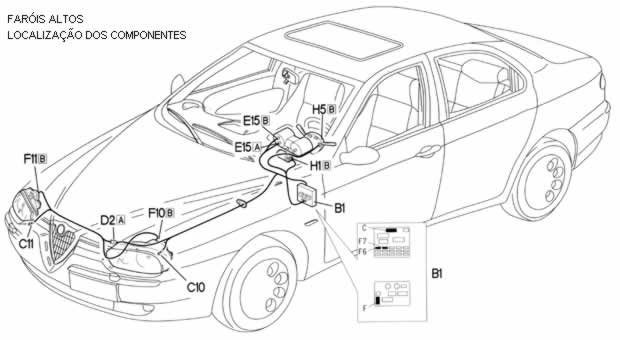

Faróis altos - Loc. componentes
