Esguichos do lavador dos faróis

Retirada

1 - Soltar a luva
2 - Retirar o esguicho

Recolocação

- Verificar se o esguicho não está danificado ou obstruído




Eletrobomba do lavador dos faróis

Retirada

1 - Soltar os parafusos (1a) de fixação do reservatório do líquido de arrefecimento do motor e afastar o reservatório



1 - Desligar a conexão elétrica da eletrobomba

Denominação Código
1 Motor da bomba do lavador N25 dos faróis

2 - Desencaixar a eletrobomba e recolher o líquido
3 - Desligar da eletrobomba, o tubo de envio de líquido


Recolocação

- Verificar se a eletrobomba não está danificada e, se necessário, experimentar sua funcionalidade elétrica
- Ligar o tubo de envio de líquido à eletrobomba
- Colocar a eletrobomba na sede
- Ligar a conexão elétrica à eletrobomba
- Recolocar o reservatório de expansão do líquido de arrefecimento do motor e fixá-lo com os parafusos
- Abastecer o reservatório
- Experimentar a funcionalidade do lavador dos faróis

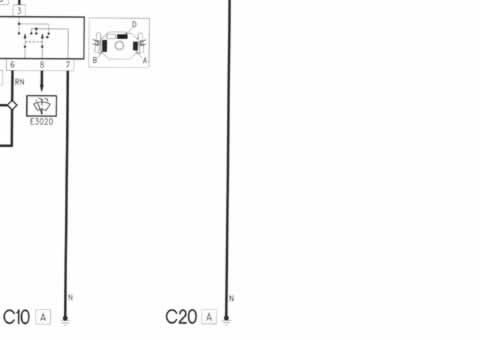

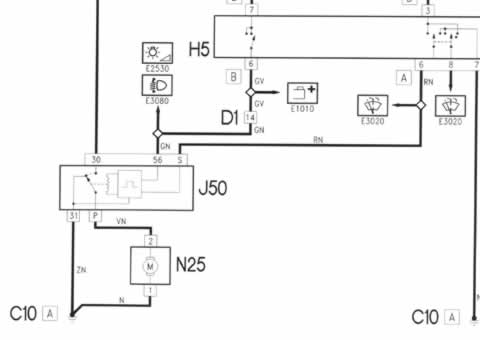

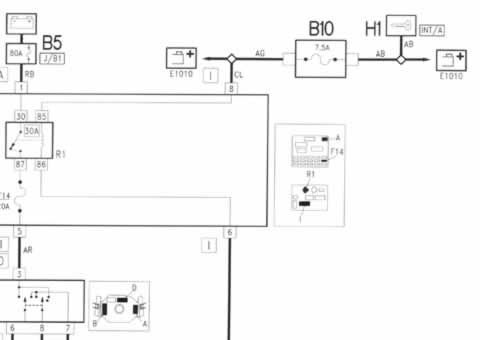

Lavador Faróis - Esquema Elétrico

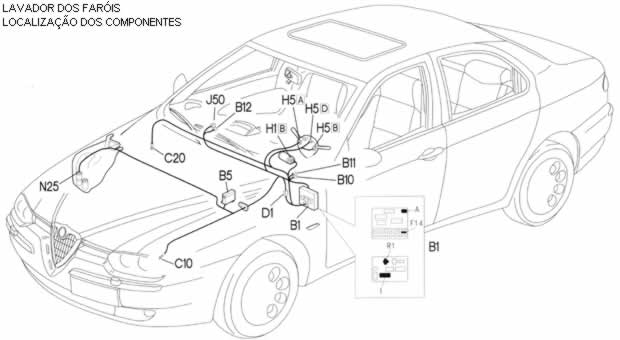

Lavador Faróis - Loc. Componentes
