Advertências e precauções
ADVERTÊNCIAS

Os motores de acionamento das portinholas de ar são comandados pela central eletrônica com tensões variáveis. NÃO experimentar a funcionalidade dos motores ligando-os em 12V. Fazer a prova da instalação utilizando Examiner ou outro
instrumento de diagnóstico

PRECAUÇÕES

- Antes de intervir na instalação elétrica (conectores, componentes elétricos, chicotes, etc.) DESLIGAR A BATERIA

Central do ar condicionado

Retirada

- Retirar o comando do suporte dos comandos do ar condicionado - Op. 5040D
- Retirar o cizeiro - Op. 7065C
- Retirar o aparelho de rádio - Op. 5570T
- Retirar a empunhudura da alavanca de marchas - Op. 2125C
- Retirar o revestimento sob o painel - Op. 7040A

1 - Soltar os parafusos
2 - Desencaixar o sensor de temperatura do habitáculo e afastá-lo

1 - Girar a central em posição adequada e desligar as conexões elétricas (1a, 1b)

Denominação Conector
1a Central da climatização M70A

Denominação Conector
1b Central da climatização M70B

Recolocação

- Introduzir a central no relativo vão e ligar as conexões elétricas
- Colocar o sensor de temperatura do habitáculo na sede
- Experimentar a funcionalidade da instalação utilizando Examiner ou outro instrumento de diagnóstico
- Recolocar o revestimento sob o painel - Op. 7040A
- Recolocar a empunhadura da alavanca de marchas - Op. 2125C
- Recolocar o aparelho de rádio - Op. 5570
- Recolocar o cinzeiro - Op. 7065C
- Recolocar o comando do suporte dos comandos do ar condicionado - Op. 5040D

Comando do suporte de comandos do ar cond.

Retirada

1 - Desencaixar as manoplas

Recolocação

- Verificar a integridade dos componentes e particularmente dos elementos de fixação
- Colocar as manoplas

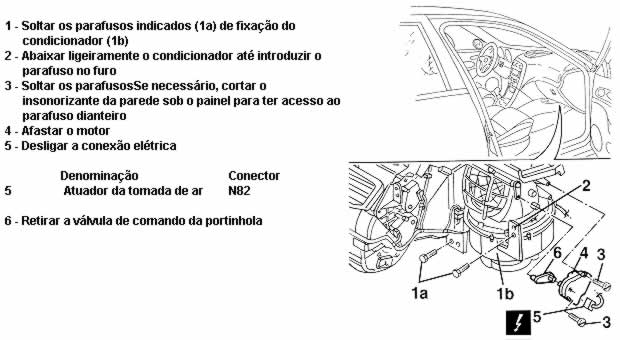

Atuador da portinhola da mistura do ar

Retirada

- Retirar o interruptor de iluminação do porta-luvas - Op. 7040G
- Retirar o porta-lâmpada da iluminação do porta-luvas no painel - Op. 7040G
- Retirar o grupo de apoio no painel - Op. 7040A
- Retirar a tampa do porta-luvas - Op. 7040A
- Retirar a tampa do air bag do lado do passageiro - Op. 7040A
- Retirar o módulo do air bag (lado do passageiro) - Op. 5580C
Antes de intervir na instalação do Air Bag, observar criteriosamente as normas de segurança previstas para operar na instalação (Ver 5580C - Instalação do Ai Bag - Precauções)

1 - Desligar as conexões elétricas (1a. 1b. 1c) da central dos serviços integrados Denominação Conector 1a Central dos serviços M40A integrados

Denominação Conector
1b Central dos serviços M40B integrados

Denominação Conector
1b Central dos serviços M40C integrados

2 - Soltar os parafusos do suporte da central e relés
3 - Afastar o suporte da central e relés

Recolocação

- Verificar se o motor não está danificado
NÃO experimentar a funcionalidade dos motores ligando-os em 12V. Fazer a prova da instalação utilizando Examiner ou outro instrumento de diagnóstico
- Recolocar a alavanca de comando da portinhola
- Ligar a conexão elétrica
- Remontar o motor
- Remontar o grupo na correta posição e fixá-lo com os relativos parafusos
- Remontar o suporte da central e relés
- Ligar as conexões elétricas da central de serviços integrados
- Recolocar o módulo do air bag (lado do passageiro) - Op. 5580C
- Recolocar a tampa do air bag do lado do passageiro - Op. 7040A
- Recolocar a tampa do porta-luvas - Op. 7040A
- Recolocar o grupo apoio no painel - Op. 7040A
- Recolocar o porta-lâmpada da iluminação do porta-luvas no painel - Op. 7040G
- Recolocar o interruptor de iluminação do porta-luvas - Op. 7040G

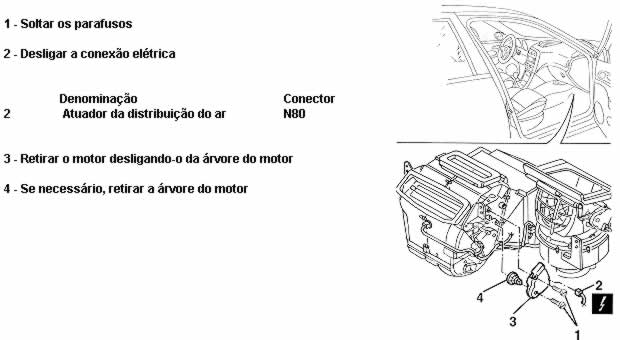

Motor do comando da portinhola da distribuição

Retirada
- Retirar o interruptor de iluminação do porta-luvas - Op. 7040G
- Retirar o porta-lâmpada da iluminação do porta-luvas - Op. 7040G
- Retirar o grupo de apoio no painel - Op. 7040A
- Retirar a tampa do porta-luvas - Op. 7040A
- Retirar a tampa do air bag do lado do passageiro - Op. 7040A
- Retirar o módulo do air bag (lado do passageiro)- Op. 5580C
Antes de intervir na instalação do Air Bag, observar criteriosamente as normas de segurança previstas para operar na instalação (Ver 5580C - Instalação do Ai Bag - Precauções)
1 - Desligar as conexões elétricas (1a. 1b. 1c) da central dos serviços integrados

Denominação Conector
1a Central dos serviços M40A integrados

Denominação Conector
1b Central dos serviços M40B integrados

Denominação Conector
1b Central dos serviços M40C integrados

2 - Soltar os parafusos do suporte da central e relés
3 - Afastar o suporte da central e relés
4 - Soltar os parafusos (4a) e afastar ligeiramente o suporte (4b) de fixação do painel

Recolocação

- Verificar se o motor não está danificado

NÃO experimentar a funcionalidade dos motores ligando-os em 12V. Fazer a prova da instalação utilizando Examiner ou outro instrumento de diagnóstico

1 - Se desmontada, montar a árvore do motor
2 - Remontar o motor Para facilitar a ligação da árvore do motor com o motor, religar a conexão elétrica e girar o atuador
acionando o comando no painel até o alinhamento com a árvore
3 - Colocar os parafusos
- Posicionar o suporte de fixação do painel e colocar os parafusos
- Remontar o suporte da central e relés
- Colocar os parafusos do suporte da central e relé
- Ligar as conexões elétricas da central dos serviços integrados
- Recolocar o módulo do air bag (lado do passageiro) - Op. 5580C
- Recolocar a tampa do air bag do lado do passageiro - Op. 7040A
- Recolocar a tampa do porta-luvas - Op. 7040A
- Recolocar o grupo de apoio no painel - Op. 7040A
- Recolocar o porta-lâmpada da iluminação do porta-luvas - Op. 7040G
- Recolocar o interruptor iluminação do porta-luvas - Op. 7040G

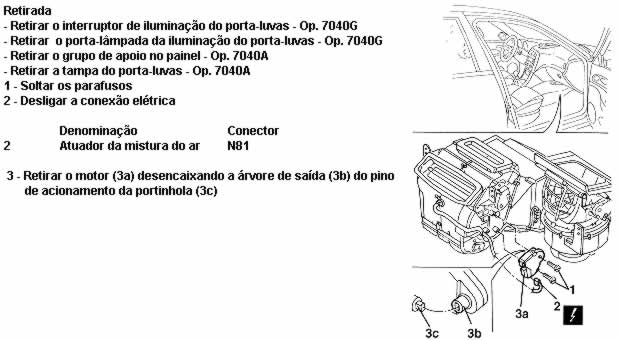

Motor do comando da portinhola da mistura de ar

Recolocação

- Verificar se o motor não está danificado
NÃO experimentar a funcionalidade dos motores ligando-os em 12V. Fazer a prova da instalação utilizando Examiner ou outro instrumento de diagnóstico

1 - Colocar o motor para facilitar a ligação da árvore do motor com o motor, religar a conexão elétrica e girar o atuador
acionando o comando no painel até o alinhamento com a árvore
2 - Colocar os parafusos

- Recolocar a tampa do porta-luvas - Op. 7040A
- Recolocar o grupo de apoio no painel - Op. 7040A
- Recolocar o porta lâmpada da iluminação do porta-luvas - Op. 7040G
- Recolocar o interruptor de iluminação do porta-luvas - Op. 7040G

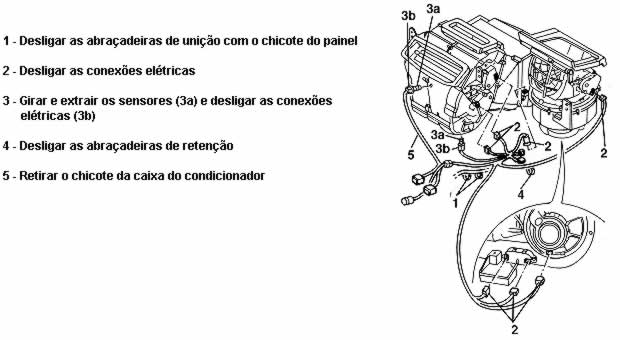

Chicote da instalação do condicionador de ar
Retirada

- Executar as seguintes operações preliminares :

- Retirar o interruptor de iluminação do porta-luvas - Op. 7040G
- Retirar o porta-lâmpada da iluminação do porta-luvas - Op. 7040G
- Retirar o grupo de apoio no painel - Op. 7040A
- Retirar a tampa do porta-luvas - Op. 7040A
- Retirar comando do suporte dos comandos do ar condicionado - Op. 5040D
- Retirar o cinzeiro - Op. 7065C
- Retirar o aparelho de rádio - Op. 5570T
- Retirar a empunhadura da alavanca de marchas - Op. 2125C
- Retirar o revestimento sob o painel - Op. 7040A
- Retirar a central do condicionador de ar - Op. 5040D

Recolocação

- Verificar se o chicote não está danificado e se os condutores estão corretamente fixados nos conectores
- Verificar se os conectores possuem as proteções contra desprendimento (secondary lock)
- Se necessário, executar as verificações de continuidade oportunas
- Reposicionar o chicote na caixa do condicionador
- Colocar as abraçadeiras de retenção
- Ligar as conexões elétricas dos sensores, introduzi-los na sede e girá-los
- Ligar as conexões elétricas
- Ligar as abraçadeiras de união com o chicote do painel
- Recolocar a central do condicionador de ar - Op. 5040D
- Recolocar o revestimento sob o painel - Op. 7040A
- Recolocar a empunhadura da alavanca de marchas - Op. 2125C
- Recolocar o aparelho de rádio - Op. 5570T
- Recolocar o cinzeiro - Op. 7065C
- Recolocar comando do suporte dos comandos do ar condicionado - Op. 5040D
- Recolocar a tampa do porta-luvas - Op. 7040A
- Recolocar o grupo de apoio no painel - Op. 7040A
- Recolocar o porta-lâmpada da iluminação do porta-luvas - Op. 7040G
- Recolocar o interruptor de iluminação do porta-luvas - Op. 7040G
