Montante dianteiro

Retirada
1 - Retirar as cravações e soltar a porca da semi-árvore ao cubo da roda.
- Desencaixar a tubulação do óleo do freio do suporte.
2 - Retirar a mola da pinça dos freios dianteiros
3 - Soltar os parafusos (3a) e afastar a pinça dos freios (3b)
4 - Soltar os parafusos (4a) e retirar o suporte da pinça dos freios (4b)




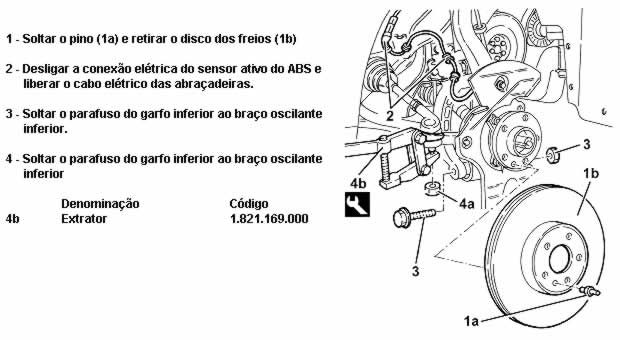

- Soltar a porca (1a) e desligar o braço oscilante
superior (1b) do montante da roda com a ferramenta (1c)

Denominação Código
1c Extrator 1.821.169.000




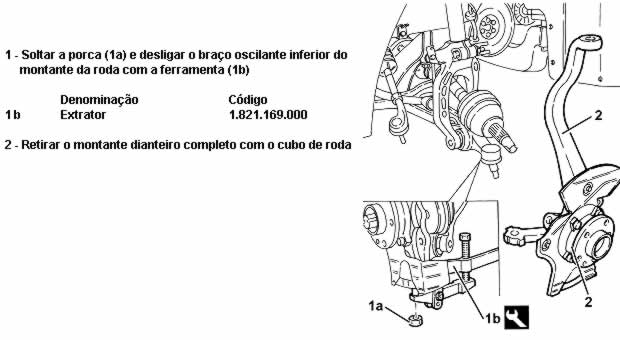

Recolocação

- Montar o montante dianteiro completo com o cubo de roda e fixá-lo ao braço oscilante com a relativa porca no torque.

Fixação Componente Ø Valor(daNm)
Parafuso BRAÇOS OSCILANTES INFERIORES DIANTEIROS M14 8.6 - 9.5

- Ligar o braço oscilante superior ao montante da roda e fixá-lo com a relativa porca no torque

Fixação Componente Ø Valor(daNm)
Parafuso BRAÇOS OSCILANTES SUPERIORES DIANTEIROS M10 4.3 - 4.7

- Ligar o o tirante da caixa da direção hidráulica ao montante da roda com a relativa porca no torque

Fixação Componente Ø Valor (daNm)
Parafuso TIRANTES DA DIREÇÃO REGULÁVEIS COM CAIXAS (C - S) M14 2.9 - 3.6

- Apertar o parafuso do garfo inferior ao braço oscilante inferior no torque

Fixação Componente Ø Valor (daNm)
Parafuso GARFO DO AMORTECEDOR DIANTEIRO AO BRAÇO OSCILANTE M12 11.7 - 12.9

- Ligar a conexão elétrica do sensor ativo do abs e fixar o chicote elétrico às relativas abraçadeiras

Fixação Componente Ø Valor (daNm)
Pino DISCOS DOS FREIOS DIANTEIROS M8 0.8 - 1.3

- Montar o suporte da pinça dos freios e fixá-lo com os relativos parafusos.
- Recolocar em sua sede a pinça dos freios e fixá-la com os relativos parafusos no torque.

Fixação Componente Ø Valor (daNm)
Pino PINÇAS DOS FREIOS A DISCO COMPLETAS M8 10.9 - 12,1

- Montar a mola da pinça do freio dianteiro
- Fixar a tubulação do óleo freio ao suporte.

1 - Apertar a porca (1a) da semi-árvore ao cubo da roda no torque utilizando a ferramenta (1b) para o aperto no ângulo.

Fixação Componente Ø Valor (daNm)
Porca SEMI-ÁRVORES DIANTEIRAS M24 6.7 - 7.4 COMPLETAS + 62° COM JUNTAS

Denominação Código
1b Goniômetro 1.820.622.000


1 - Utilizando uma talhadeira, cravar o colar da porca com duas cravações como indicado na figura.


Rolamento do cubo da roda dianteira

Retirada
- Retirar o montante dianteiro
- Verificação do alinhamento a parte
1 - Retirar do montante o cubo de roda (1a) completo com esferas (1b) e pista do rolamento axial (1c) utilizando uma prensa hidráulica (1d) e a ferramenta (1e).

Denominação Código
1d Chapa 1.820.019.000

Denominação Código
1e Extrator/introdutor 1.870.658.000


1 - Desencaixar o anel protetor de poeira do cubo da roda.
- Desencaixar o quanto basta a pista do rolamento radial do cubo da roda com uma talhadeira. Usar óculos protetores
2 - Retirar a pista do rolamento radial (2a) utilizando um extrator (2b), os sacadores (2c) e uma adequada base de reação (2d)

Denominação Código
2b Extrator 1.840.005.200

Denominação Código
2c Sacador 1.840.005.103


1 - Colocar o montante na morsa com sapatas protetoras
2 - Soltar os parafusos (2a) e retirar a pista externa (2b) dos rolamentos axial e radial


Recolocação

- Montar a pista externa dos rolamentos axial e radial utilizando uma prensa hidráulica, uma chapa e um introdutor.
- Montar o rolamento com o codificador magnético multipolar (de cor preta) voltado para o lado do sensor do ABS.
- Montar a pista do rolamento radial utilizando uma prensa hidráulica, uma chapa e um introdutor.
- Montar o anel de proteção contra poeira no cubo da roda
- Montar o cubo da roda completo com as esferas e a pista do rolamento axial utilizando uma prensa hidráulica, uma chapa e um introdutor.
- Recolocar o reparo do disco dos freios - Op. 3310A
- Recolocar o montate dianteiro - Verificação do alinhamento a parte
