Caixa da direção hidráulica

Retirada
- Colocar o veículo no elevador observando se as rodas estão perfeitamente alinhadas.
- Marcar a posição do volante com a semi-caixa superior.
- Aspirar o óleo da direção hidráulica do relativo reservatório com uma seringa.
- Soltar o parafuso (1a) e desligar a árvore inferior de comando da direção (1b) da caixa da direção hidráulica.

- Retirar as rodas dianteiras - Op. 4450B
- Retirar a proteção contra poeira - Op. 7055B
- Soltar a porca (1a) e desligar os tirantes da direção (1b) dos montantes das rodas utilizando a ferramenta (1c)

Denominação Código
1c Extrator 1.821.169.000
2 - Soltar a porca (2a) e desligar as bielas (2b) dos garfos inferiores da suspensão.

- Retirar a tubulação de descarga - Op. 1076B
1 - Colocar um macaco hidráulico sob o diferencial.
2 - Soltar os parafusos (2a) e retirar o suporte traseiro do grupo motopropulsor completo (2b).
3 - Retirar o suporte rígido da tubulação de descarga
- Retirar o macaco hidráulico de debaixo do diferencial.

1 - Soltar os parafusos (1a) e as porcas (1b) do suporte das alavancas de comando do câmbio e freio de mão (1c).
2 - Colocar o macaco hidráulico (2a) completo com a ferramenta (2b) e fixá-lo à travessa da suspensão.

Denominação Código
2b Flange 1.860.978.000

3 - Soltar os parafusos (3a) da travessa dianteira da suspensão (3b) à carroceria e abaixá-la o quanto basta com o macaco hidráulico.

- Operando pelo vão da roda dianteiro esquerdo, desencaixar a abraçadeira de suporte da tubulação da direção hidráulica.

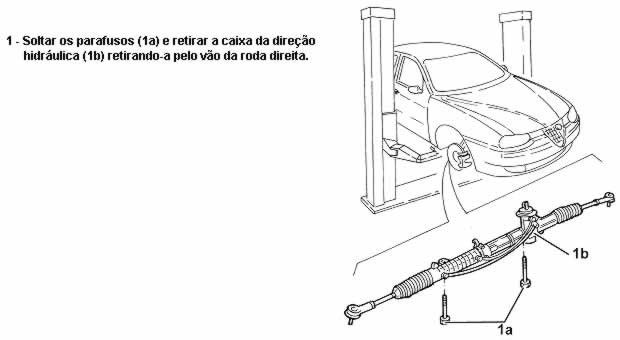

1 - Desligar as conexões das tubulações de entrada e saída do óleo da caixa da direção hidráulica.
2 - Soltar a porca (2a) e retirar da caixa da direção hidráulica o suporte (2b) dos cabos de seleção / engate das marchas.

Recolocação

- Montar a caixa da direção hidráulica e fixá-la à travessa da suspensão com os relativos parafusos no torque.

Fixação Componente Ø Valor (daNm)
Parafuso CAIXA DA DIREÇÃO HIDRÁULICA COMPLETA (S) M14 12.4 - 13.7

- Recolocar em sua sede o suporte dos cabos de seleção / engate das marchas e fixá-lo à caixa da direção hidráulica com a relativa porca.
- Ligar à caixa da direção hidráulica a conexão do tubo de entrada de óleo e fixá-lo no torque.

Fixação Componente Ø Valor (daNm)
Conexão TUBULAÇÃO DA BOMBA /CAIXA DA DIREÇÃO HIDRÁULICA M14 3.8 - 4.2

- Ligar à caixa da direção hidráulica a conexão do tubo de saída de óleo e fixa-lo no torque.

Fixação Componente Ø Valor(daNm)
Conexão TUBULAÇÃO DA CAIXA DA DIREÇÃO HIDRÁULICA / TROCADOR M12 2.8 - 3.2

- Operar pelo vão da roda dianteira esquerda; ligar a tubulação da direção hidráulica à abraçadeira do suporte.
- Recolocar em sua sede a travessa dianteira da suspensão e fixá-la à carroceria com os relativos parafusos no torque.

Fixação Componente Ø Valor(daNm)
Parafuso TRAVESSA DAS SUSPENSÃO DIANTEIRAS M12 10.2 - 12.6

- Soltar os parafusos da ferramenta à travessa dianteira da suspensão e retirá-la juntamente com o macaco hidráulico.

Denominação Código
Flange 1.860.978.000

- Apertar os parafusos e as porcas dianteiras do suporte das alavancas de comando do câmbio e freio de mão na carroceria

1 - Colocar um macaco hidráulico sob o diferencial
2 - Montar o suporte traseiro do grupo motopropulsor (2a) completo com o suporte rígido da tubulação de descarga (2b) e fixá-lo com os parafusos (2c) e (2d) no torque.

Fixação Componente Ø Valor(daNm)
2c Parafuso SUPORTE RÍGIDO TRASEIRO DO GRUPO MOTORPOPULSOR M12 7.5 - 9.2

Fixação Componente Ø Valor(daNm)
2d Parafuso SUPORTE RÍGIDO TRASEIRO DO GRUPO MOTORPOPULSOR M16 10.2 - 12.6

- Retirar o macaco hidráulico de debaixo do diferencial

- Recolocar a tubulação de descarga - fixação ao motor /coletor - Op. 1076B
- Ligar as bielas aos garfos inferiores da suspensão com as relativas porcaas no torque.

Fixação Componente Ø Valor (daNm)
Porca BUCHAS DA ARTICULAÇÃO DA BARRA ESTABILIZADORA DIANTEIRA M10 3.8 - 4.7

- Ligar os tirantes da direção aos montantes das rodas e fixá-los com a relativa porca no torque

Fixação Componente Ø Valor (daNm)
Contra porca TIRANTES DA DIREÇÃO REGULÁVEIS COM CAIXAS (C-S) M14 2.9 - 3.6

- Recolocar a proteção contra poeira - Op. 7055B
- Recolocar as duas rodas dianteiras - Op. 4450B
- Ligar a árvore inferior de comando da direção à caixa da direção hidráulica e fixá-la com o relativo parafuso no torque.

Fixação Componente Ø Valor (daNm)
Parafuso JUNTAS DAS ÁRVORES DE COMANDO DA DIREÇÃO M8 1.9 - 2.1

Reabastecer a instalação da direção hidráulica com óleo

Tipo Componente Denominação Quant.
Óleo CONTROLE DO NÍVEL E RESTABELECIMENTO DO LÍQUIDO DA DIREÇÃO HIDRÁULICA TUTELA GI/A

- A instalação da direção hidráulica é auto sangrante. A sangria é obtida movimentando o volante completamente para a direita e para a esquerda com o motor funcionando e veículo parado.
- Após a sangria de ar, controlar novamente o nível do óleo da direção hidráulica e, se necessário, restabelecê-lo.

Coifa da caixa da direção hidráulica

Desmontagem
- Retirar os tirantes da direção - Op. 4110B
- Retirar as abraçadeiras (1a) e desencaixar a coifa da caixa da direção hidráulica (1b).

Remontagem
- Montar uma nova coifa da caixa da direção hidráulica e fixá-la com novas abraçadeiras.
- Recolocar os tirantes da direção - Op.4110B
