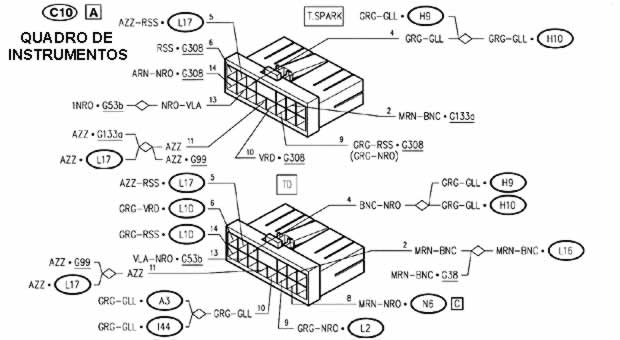

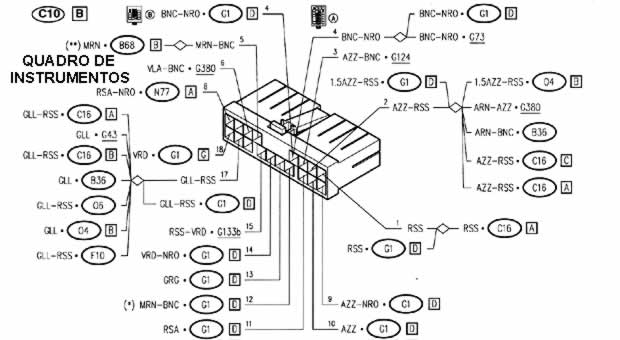

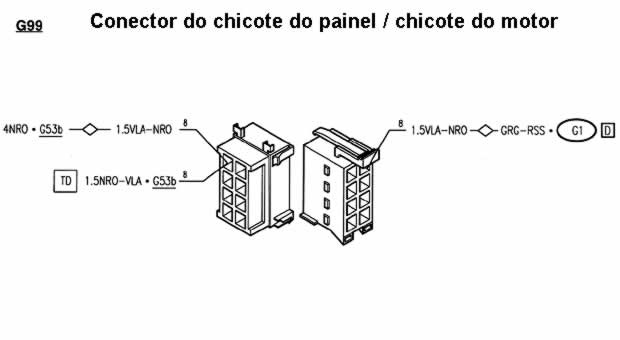

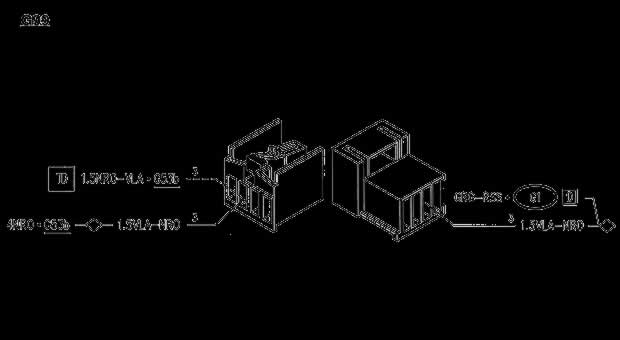

Quadro de instrumentos - Conectores



Quadro de instrumentos

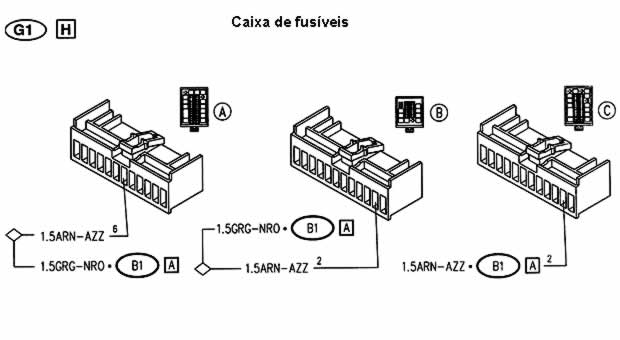

Caixa de fusíveis
G1



Massa no vão do motor do lado direito
G53a

Massa no vão do motor do lado direito
G53b

Conector do chicote da injeção eletrica
A G133 A

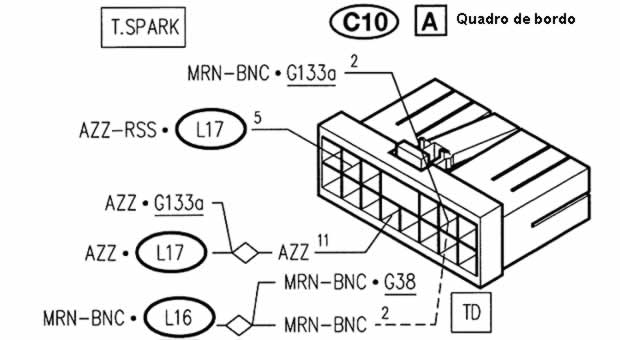

Quadro de instrumentos

Conector do chicote da injeção elétrica
A G133 A

Sensor do contagiros
L16

Sensor do velocímetro
L17





Quadro de instrumentos


Massa no vão do motor do lado esquerdo
G53b

Fusível do Air Bag e quadro
G395


Massa no vão do motor do lado esquerdo
G53b

Conector no vão do motor
G94



Contato termico da luz espia de máxima temperatura do liquido de arrefecimento do motor
L5

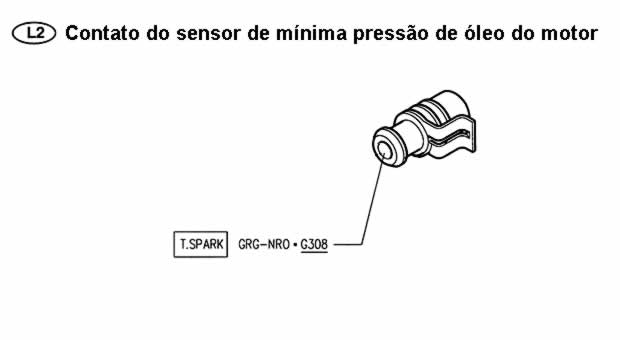

Transmissor do indicador de temperatura do liquido de arrefecimento do motor
L2

Transmissor do indicador do nível de combustível
L9

Transmissor do indicador de temperatura do liquido de arrefecimento do motor
L10

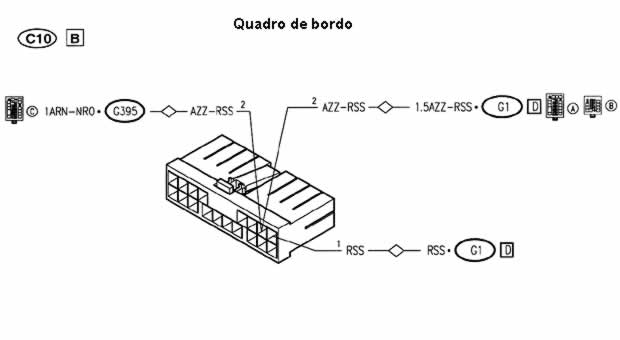

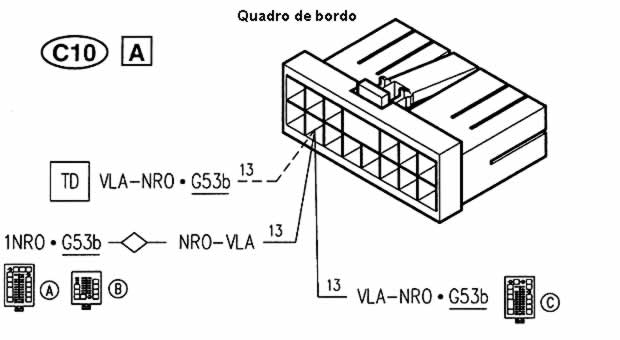

Quadro de bordo
C10 A

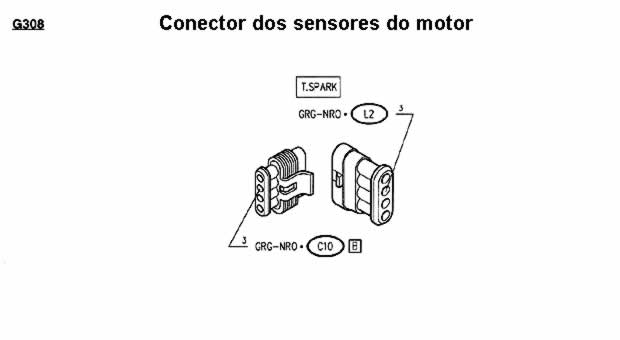

Quadro de bordo
C10 B

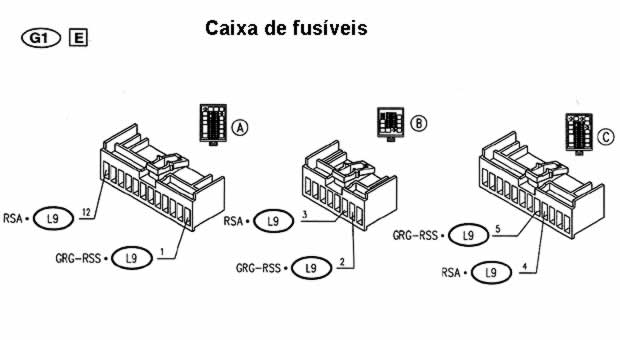

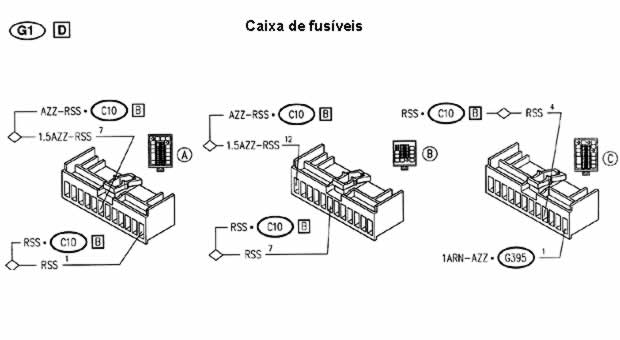

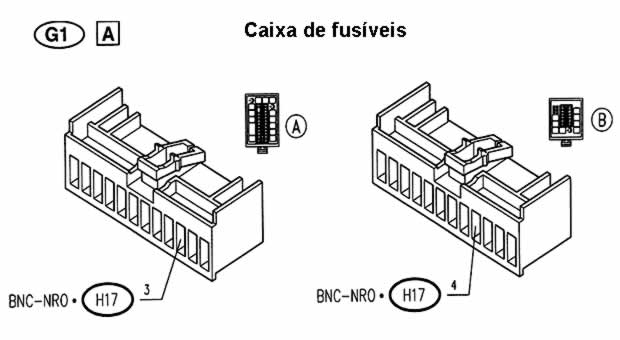

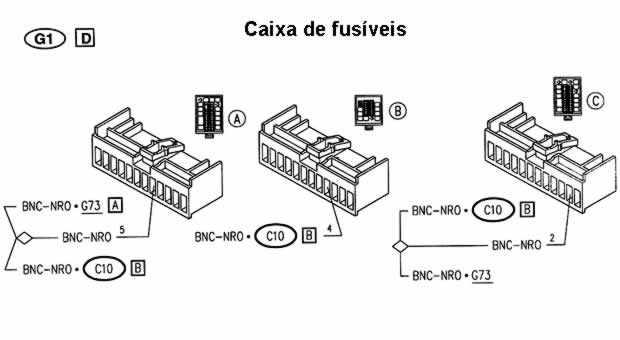

Caixa de fusíveis
G1 E

Caixa de fusíveis
G1 J

Massa noi vão do motor do lado direito
G53a

Massa noi vão do motor do lado esquerdo
G53b


Conector do sistema ABS
G124

Interruptor do freio de mão
H1

Interruptor da pastilha do freio dianteiro direito
H9

Interruptor da pastilha do freio dianteiro direito
H10
